Болат құбырларды құрастыру кезінде болат құбырларды және тіреуіштер Қытайда «Тұрақты» болат құбырлар мен басқа құрылымдар арасындағы коннекторларды қосу үшін жетекші жеткізушісі болып табылатын Қытай . пайдаланылатын әуе компаниясының , Австрия, Франция, Греция, Греция, Италия, Италия, Италия, Латвия, Литва, Литва, Мальта, Нидерланды, Норвегия, Норвегия, Норвандар, Нидерланды, Нидерланды, Нидерланды, Норвегия Польша, Португалия, Словакия, Словения, Испания, Швеция, Швеция, Швейцария және Ұлыбритания.

Бұл бетте:

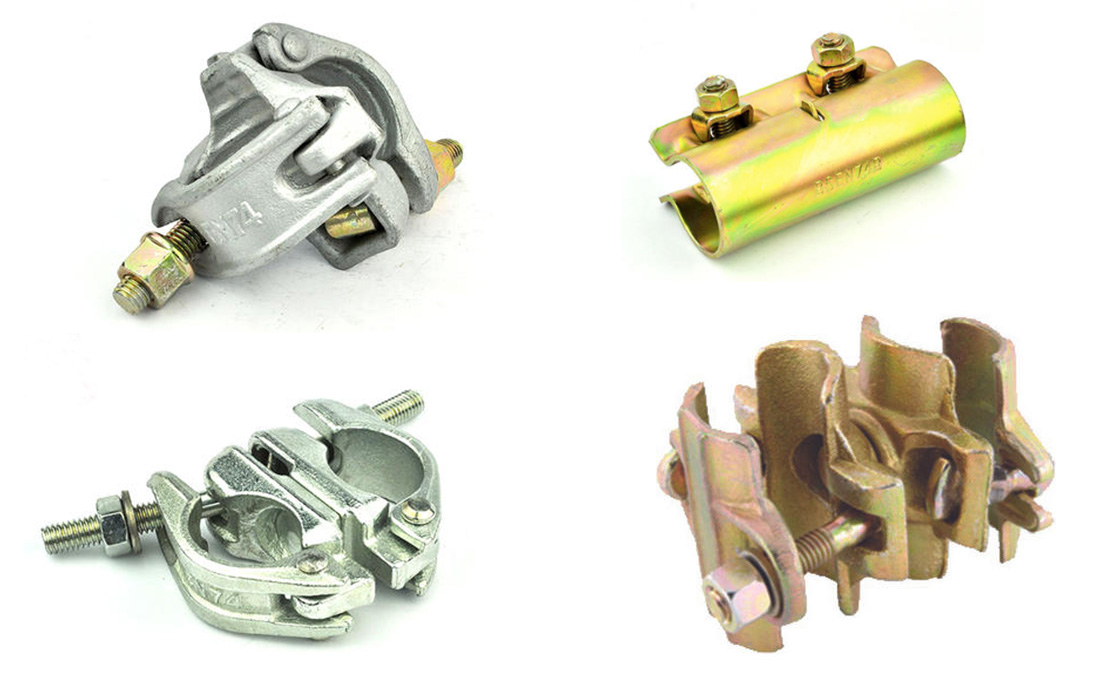

Бұтақтарды тіреуіштер түрлері

Оң жақ бұрышпен (қос муфт, бекітілген муфт). Көптеген тіректерде қолданылады. Айналмалы муфт, бұл үш жалпы шкафтың ең икемді болып табылатын. Жеңді муфт, екі бөксесі үшін қолданылады . тіреуіш болат құбырлар , негізінен тік құбырлар, көлденең құбырлар және диагональды жақшалардың

Британдық стандартқа сәйкес, EN74-1: 2005, тіректерді пайдалану сценарийлері негізінде келесі төрт түрге бөлуге болады:

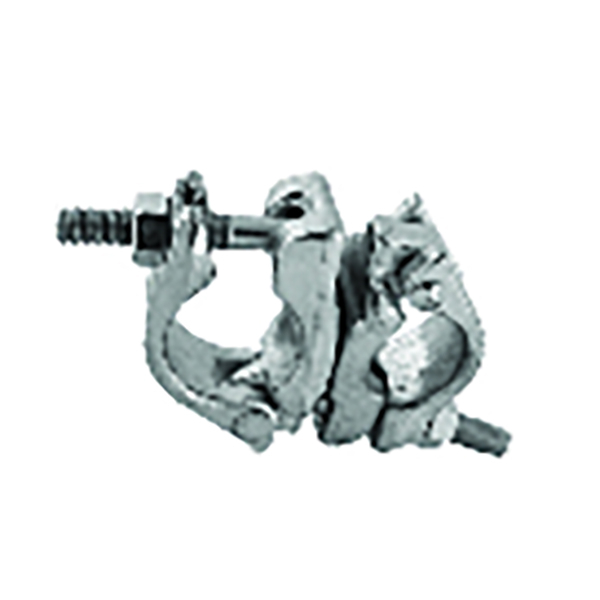

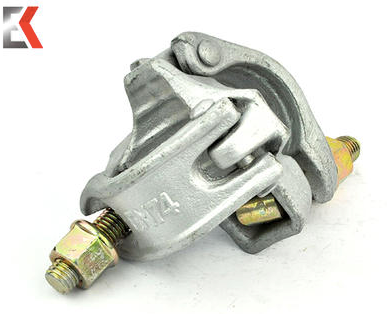

Оң жақ бұрышты муфт

Оң жақ бұрышты муфт: ретінде белгілі , әдетте, құбырды тігінен және мықтап бекіту үшін қолданылады, Екі қос муфт немесе бекітілген муфт болат құбырлардың тайып кетуі мүмкін . Ол автожол мен болат құбырдың көшірмесіне, жүктемені аудару үшін сүйенеді. Мысалы, тік өзек пен үлкен тіркелердің, үлкен кросс-драйв және ұсақ тіреуіштер.

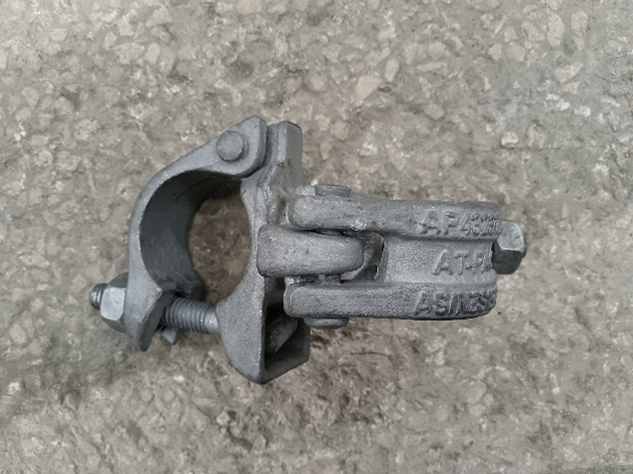

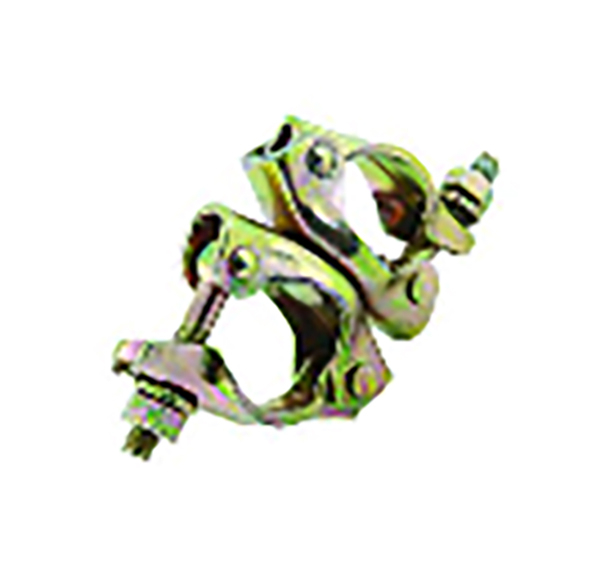

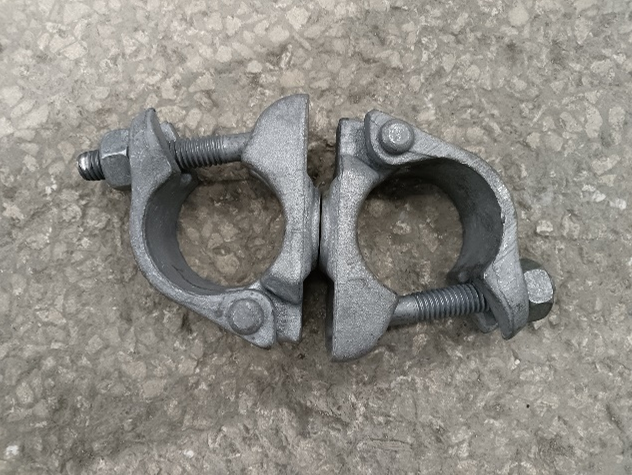

Айналмалы муфт

Айналмалы муфт: кез-келген бұрышта болат болат құбырларын кросс-байланыстыру және бекіту үшін қолданылады. Екі компонентті қосады және бекітеді және құрылысты жеңілдету үшін икемді түрде айналады.

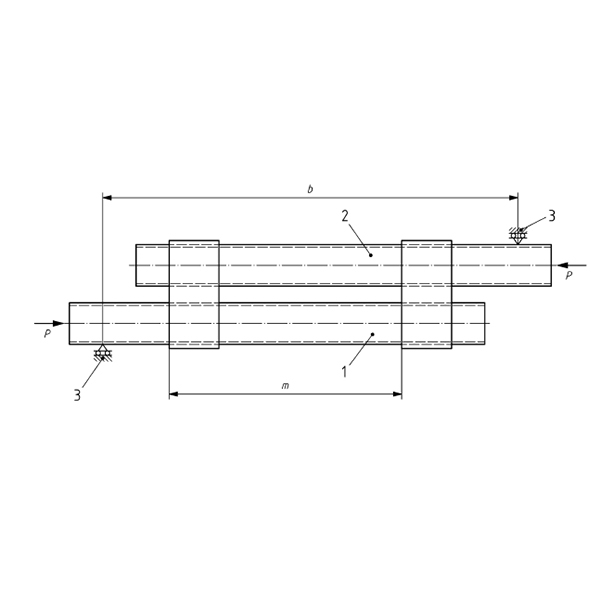

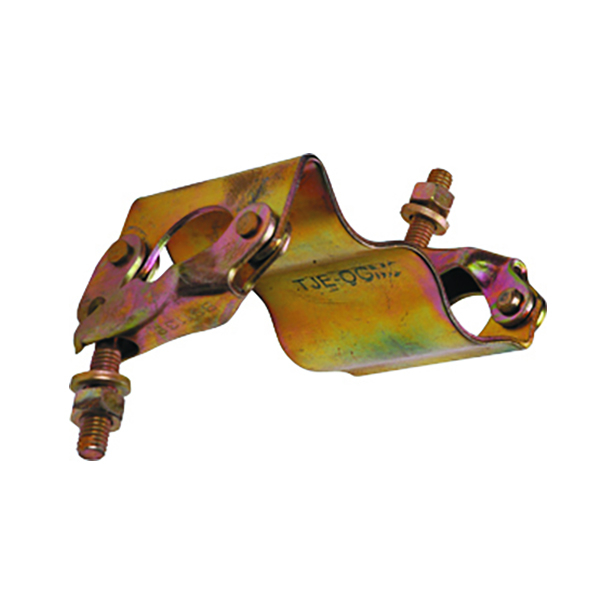

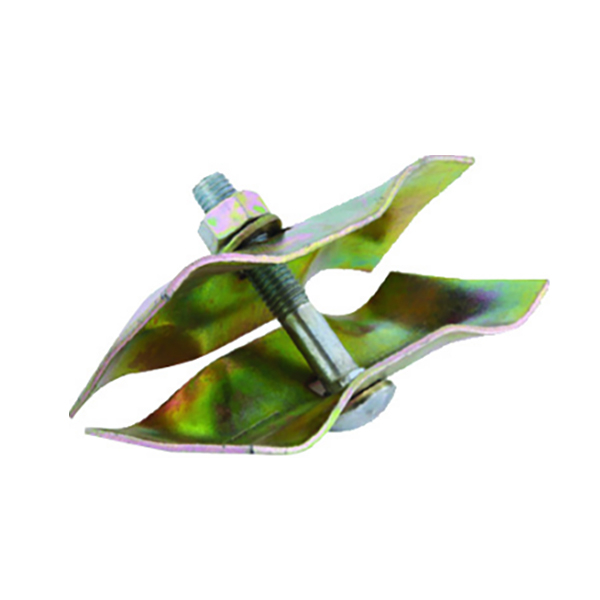

Параллельді жалғағыш

Параллельді жалғағыш: негізінен қоршауды бекіту үшін қолданылатын екі параллель болат құбырларын бекіту үшін қолданылады.

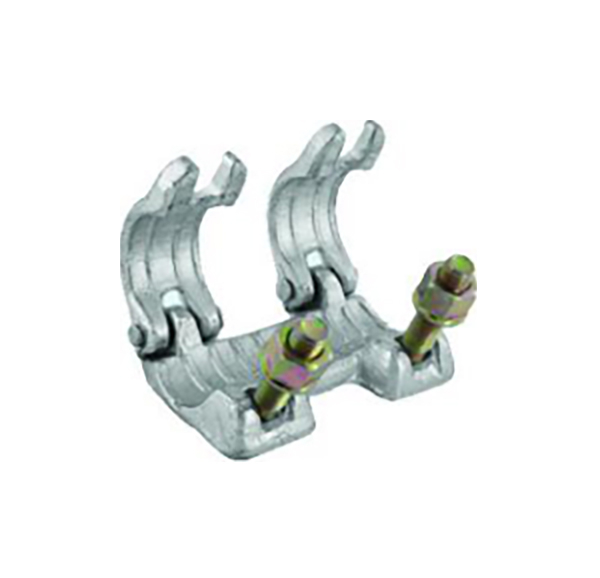

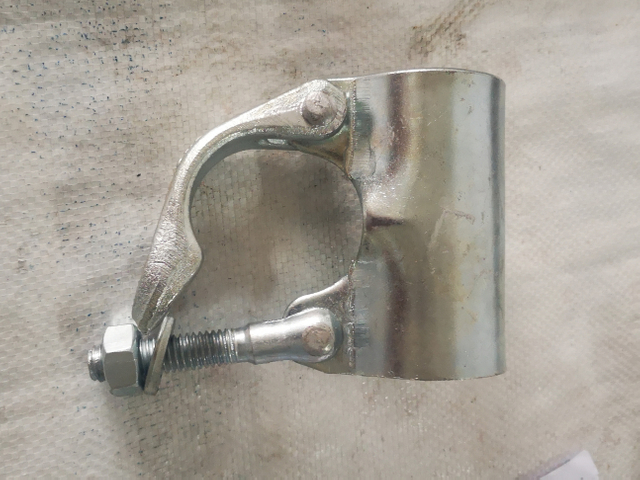

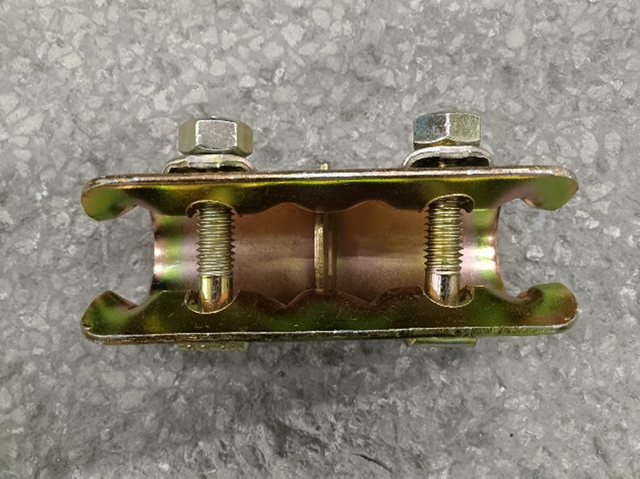

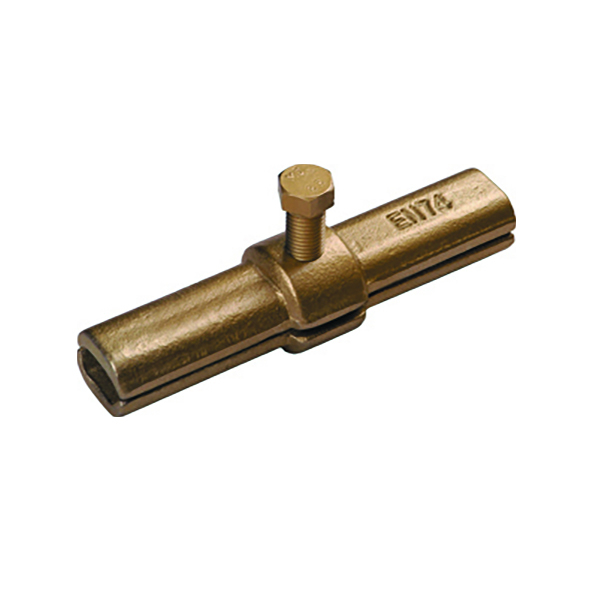

Жеңдер муфталы эскиз

Жеңдер муфталы эскизі әдетте оларды жасау үшін екі болатты екі қатты құбырларды мықтап қосу үшін қолданылады. Жеңді муфт эскизі болат құбырдың кемшіліктерін тым қысқа ете алады.

Әр түрлі елдердің талаптары мен қолданылу сценарийлері бойынша, тірек муфталарын келесі түрлерін бөлуге болады:

Негізінен Ұлыбритания мен Достастық елдерінде қолданылатын тіреуіш жүйелер үшін қолданылады.

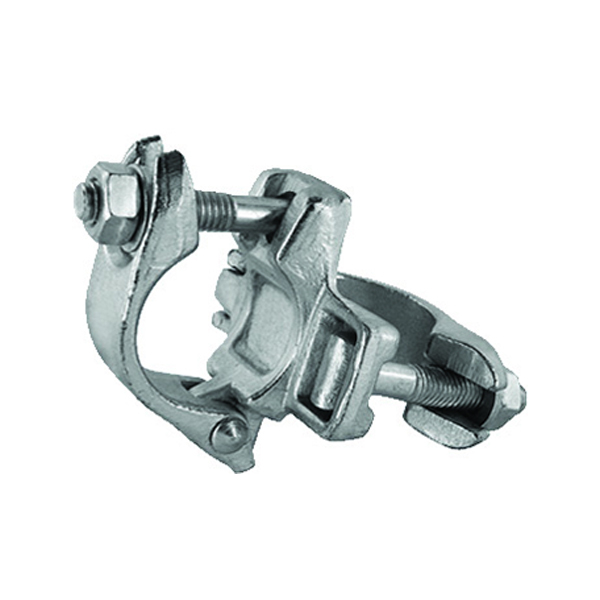

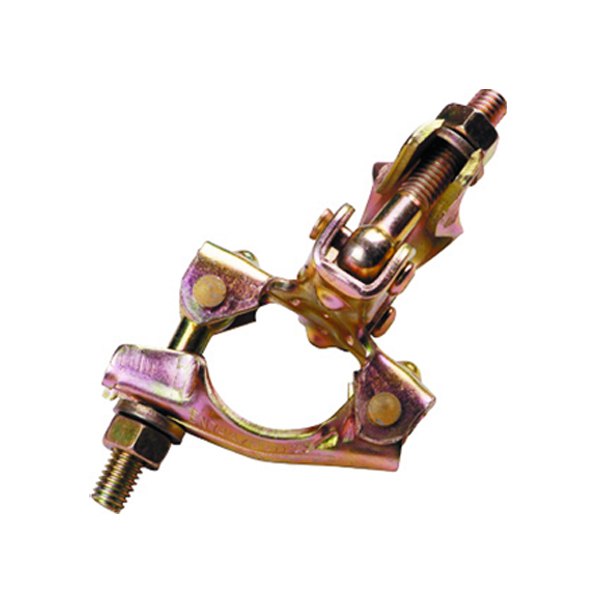

Британдық түрі:

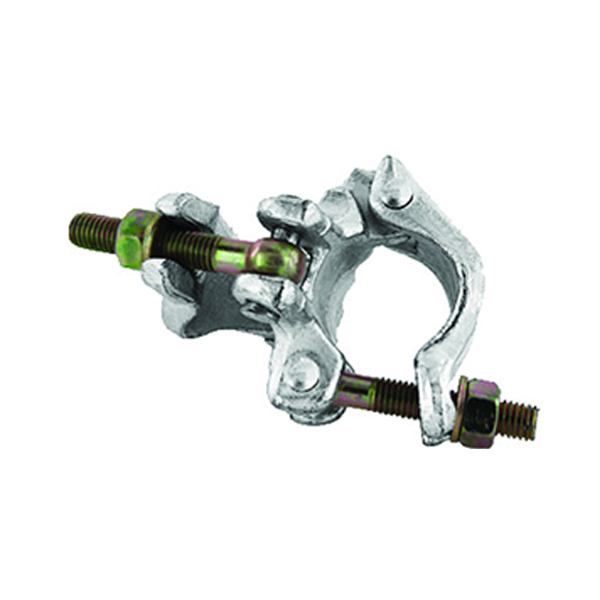

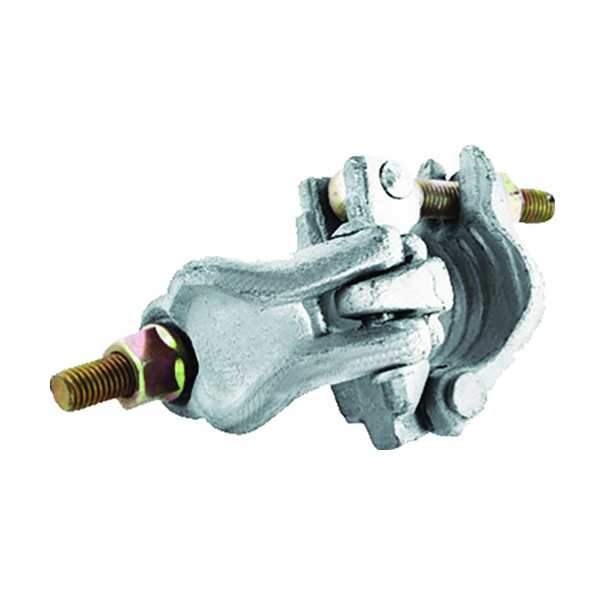

Американдық түрі:

Негізінен Америка Құрама Штаттарының тірек жүйесінде қолданылады.

Неміс түрі:

Негізінен неміс қолданылады шаруашылығында .

Итальян түрі:

Негізінен қолданылады . Италиядағы тірек жүйелеріне

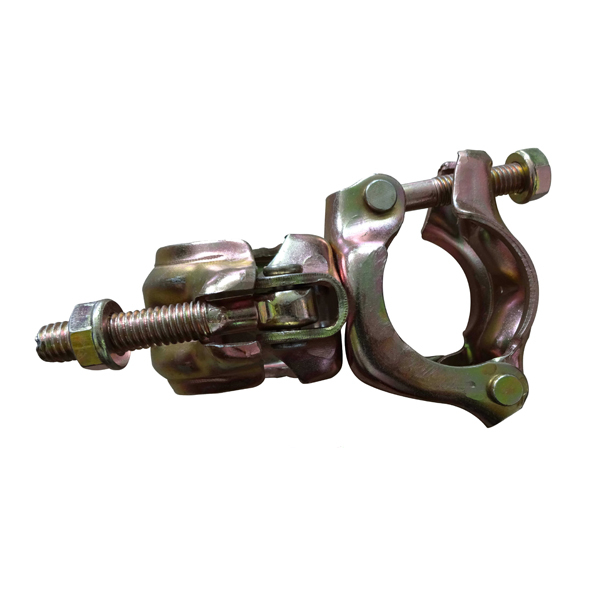

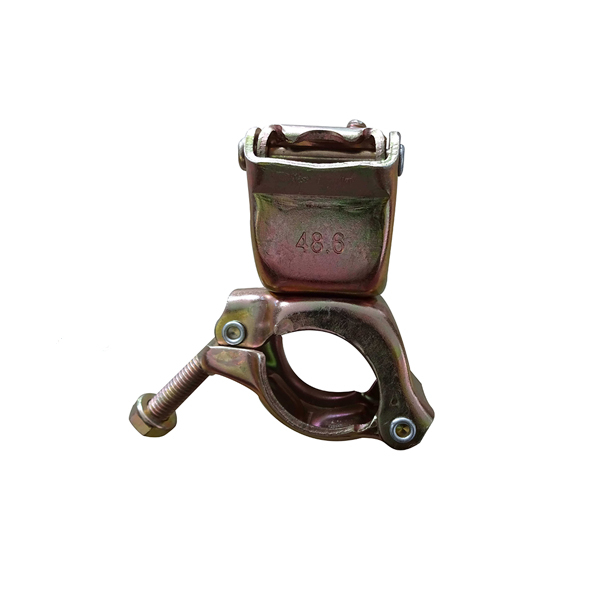

Жапон, корей түрі:

Негізінен қолданылады . Жапония мен Кореядағы тірек жүйелеріне

Әр түрлі өндірістік процестерге сәйкес, негізінен келесі үш түрі бар:

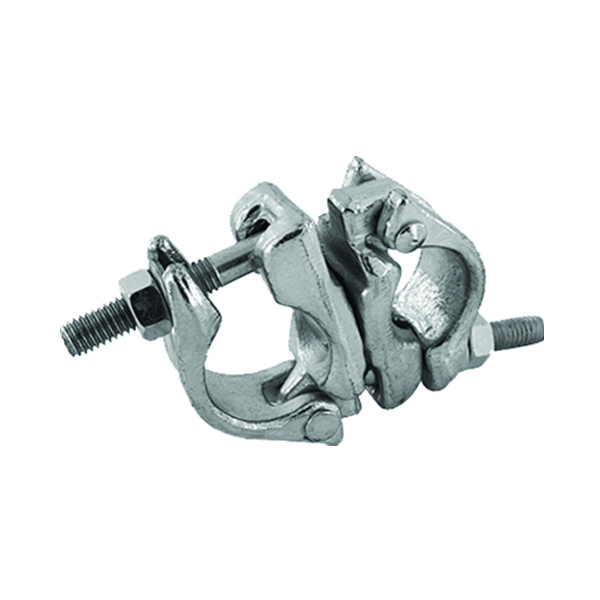

Жасанды тіреуіштер Бұл жерде жалған тіреуіші артық . сығымдалған муфт және құйылған муфтадан Тиісті сипаттаманың 450 ° C температурасы 1050 ° C температураға дейін жоғары жиіліктегі электр пешін қолданыңыз және оның құрылымы мен механикалық қасиеттерін жақсарту, өнімді қаттылықты жақсарту және оның күшін қорғау үшін бір реттік ысырап етіңіз.

Жасанды тіреуіштер:

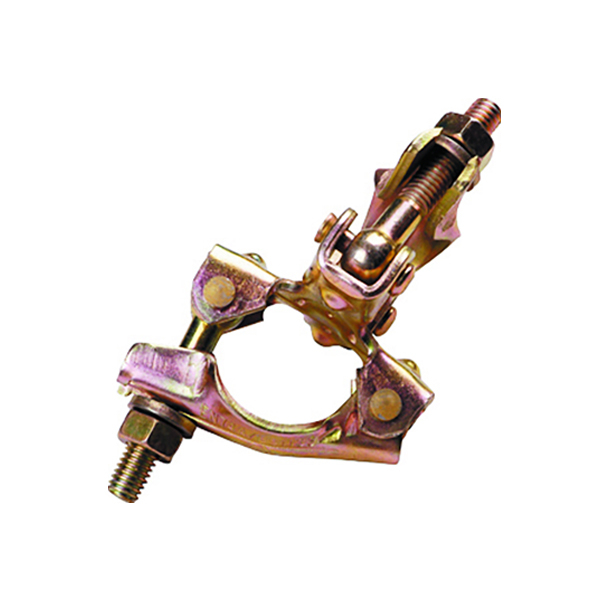

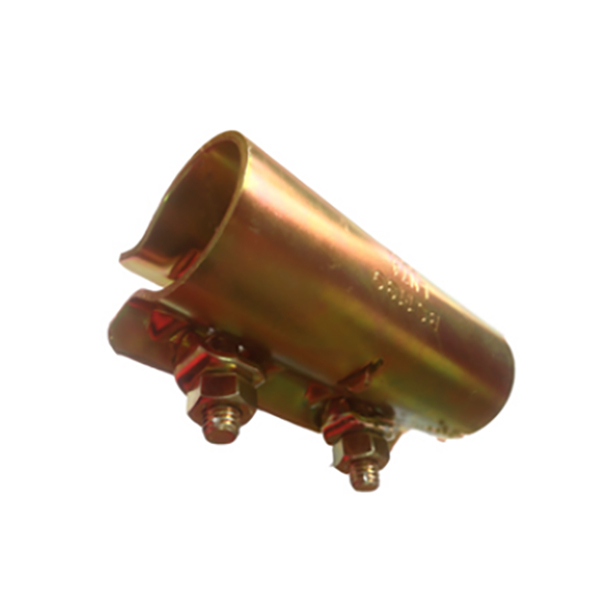

Сығымдалған муфталар:

Қыстырылған муфталар: Бекітілген муфтпен салыстырғанда, сығымдалған муфтаның артықшылығы бар, әсіресе, бұрылу мүмкін емес, әсіресе, e EN74-1: 2005 ж., ҚС EN74-1: 2005, Кесу, қалыптау, қалыптастыру, мырыштау, ассамблея және басқа процестермен қамтамасыз етілген муфталарға өңделеді. Жасанды муфталармен салыстырғанда оның белгілі бір артықшылығы бар, сонымен қатар ол сондай-ақ кейбір муфталарды соғу технологиясымен жүзеге асырылмайтын өндіріс алшақтығын жасайды.

Кастинг муфталары:

Кастинг муфталары: Тіпті тіректерді төгетін тіреуіштер де жоғары қаттылығы бар, оның жоғары қаттылығы бар, оны жеңуге болмайды Мыс пен үтікті сұйық күйге дейін қыздырыңыз, оны құйма қабығына құйыңыз, табиғи түрде салқындатыңыз, содан кейін жоғары өндіріс тиімділігінің, жылдам өндіріс циклінің және арзан бағаға ие. Құюлардың сипаттамаларына байланысты: жоғары қаттылық, бірақ қаттылық нашар, нарықтағы үлесі жылдан жылға төмендейді.

Әр түрлі беттік емдеуге сәйкес, ол келесі үш санатқа бөлінеді:

1.Тип-гальванизацияланған муфталар: гализден, маринадай, батып кетуден және кептіруден кейін, тірек муфталары белгілі бір уақыт аралығында балқытылған мырыш ерітіндісіне батырылған, содан кейін шығарылады.

2.Электрлік мырышталған муфталар: электро-мырышталған муфталар - бұл электролиз жабдықтарымен горматин қою және оларды маринадтау арқылы өңдеуді және оларды мырыш тұзының ерітіндісіне салып, содан кейін электролиз жабдықтарының теріс электродтарын қосыңыз; Мырыш тақтасын бөлігінің қарама-қарсы жағына салыңыз да, оны электролиз құрылғысының оң электродасына қосыңыз, қуатты қосыңыз және токтың оң жақ бағытта мотчтің қабатын біртіндеп, морк қабатын біртіндеп қолданыңыз.

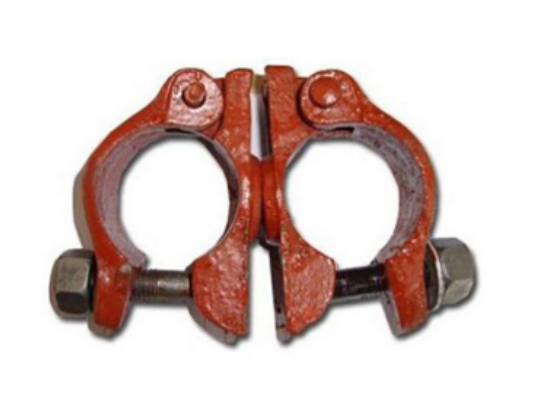

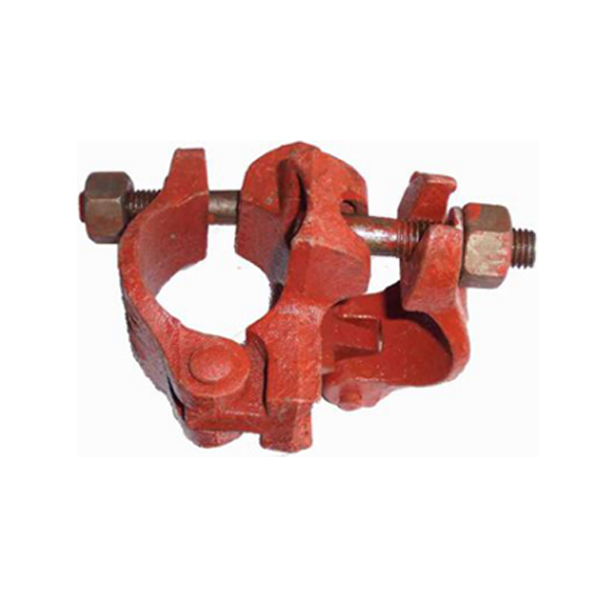

3. Қорғалған қорғалған бояулар: Спрей бояуы - бұл бүріккіш пистолет немесе дискоматор арқылы шашыратылған әдіс, ол қысым немесе центрифугациялық күштер арқылы біркелкі және жұқа тамшылармен шашыратады және муфт бетіне қолданылады.

Төменде шегеру кезінде қолданылатын стандартты бөліктер: бұранда, жаңғақ, тығыздағыш және басқа ақпарат:

Жалпы түрі: T-болт, көз болты, шаштың ақырғы болты. Алты жалпы муфт болттарының диаметрі, болттардың және қолданыстағы елдердің тиімді ұзындығы келесідей:

Біртөпте: гектак жаңғақтары, қанаттар, фланец жаңғағы.
Әр түрлі елдердегі кілттердің мөлшеріне сәйкес, муфталы гайкалар саны 19мм, 21 мм, 22 мм және 23 мм құрайды. Олардың ішінде 19 мм жаңғақтар Жапонияда, Оңтүстік Кореяда және Оңтүстік-Шығыс Азия елдерінде, 21 мм жаңғақтар, әдетте, Ұлыбританиядағы және Достастық елдеріндегі муфталарда қолданылады, ал 22 мм жаңғақтар АҚШ, Германия және Еуропа елдеріндегі тірек жүйелеріне жарамды. , Ал 23 мм жаңғақтар негізінен Австралияда қолданылады.

Болттың диаметрі мен ені және кең таралған гайканың ені және биіктігі келесі кестеде көрсетілген:

Алты қырлы гайкалар үшін және елдерді пайдалану
Ені	21	Біріккен Корольдік және халықтар достастығы
Ені	22	АҚШ, Германия және EureБейнді елдер
Ені	23	Австралия
Ені	19	Жапония, Оңтүстік Корея және Оңтүстік-Шығыс Азия елдері

	Болт ІІД.	Пәтерлер бойынша ені	Биіктік	Пәтерлер бойынша ені	Биіктік	Пәтерлер бойынша ені	Биіктік
Алтыбұрышты жаңғақ	1/2 «	S21	H11	S22	H11	S23	H11
Алтыбұрышты жаңғақ		Sf21	H14	Sf22	H14	Sf23	H14
Алтыбұрышты жаңғақ		Sf21	H19	Sf22	H19	Sf23	H119
Алтыбұрышты жаңғақ		S21	H15
Алтыбұрышты жаңғақ	M14	S22	H11	S23	H11
Алтыбұрышты жаңғақ		Sf22	H14	Sf23	H14
Алтыбұрышты жаңғақ		Sf22	H19	Sf23	H119
Алтыбұрышты жаңғақ	M12	Sf19	Н 9
Қанат жаңғағы	1/2

	ІІД.	Тиімді ұзындығы / болт ұзындығы	Пайдалану

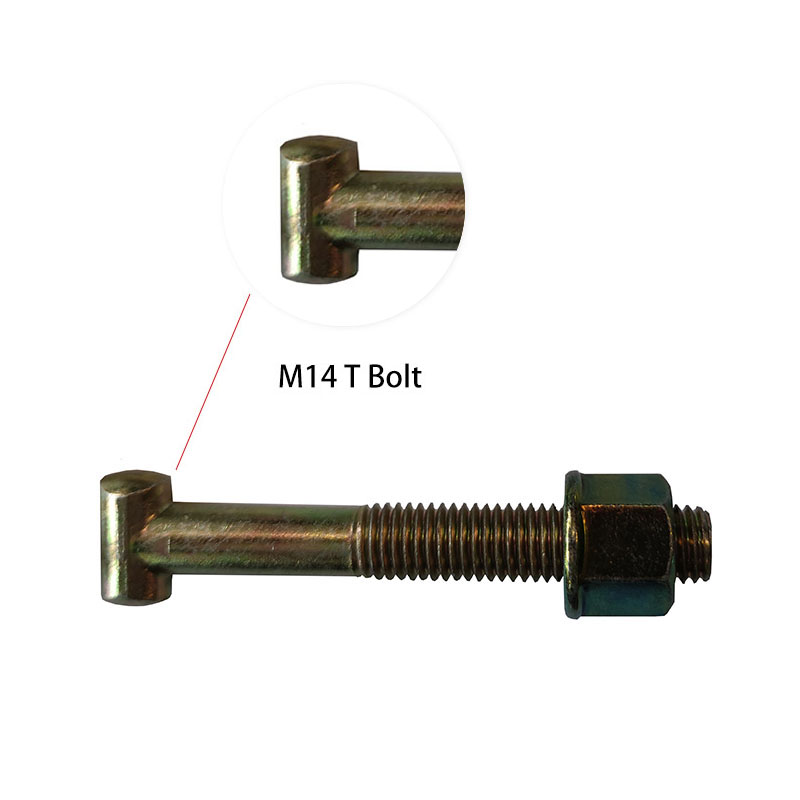

Т-болт	1/2	75-88	Біріккен Корольдік және халықтар достастығы
	M14	75-87	АҚШ, Германия және EureБейнді елдер
	M14	98-110	АҚШ, Германия және EureБейнді елдер

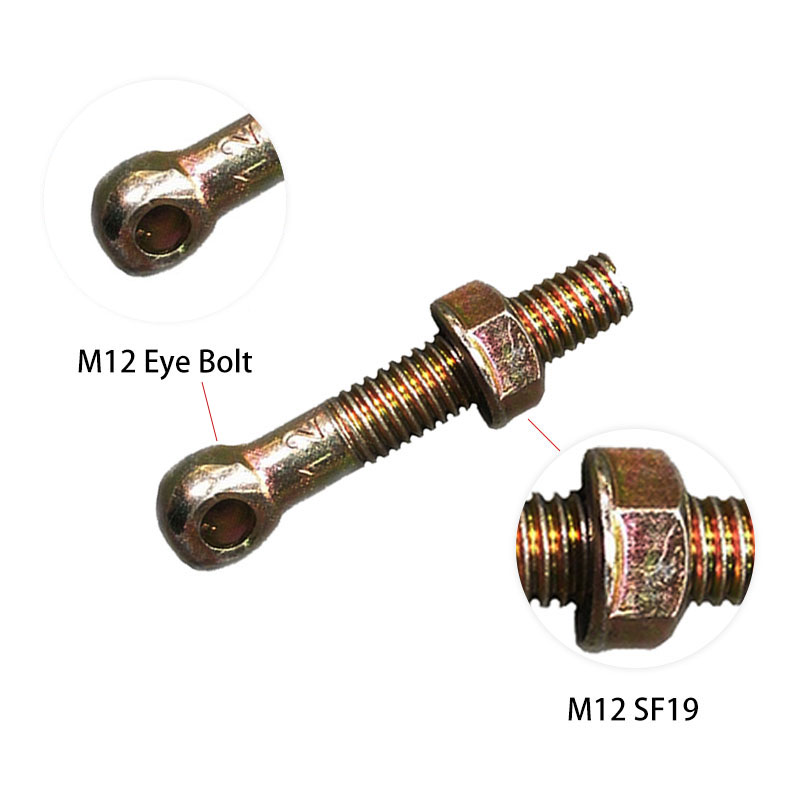

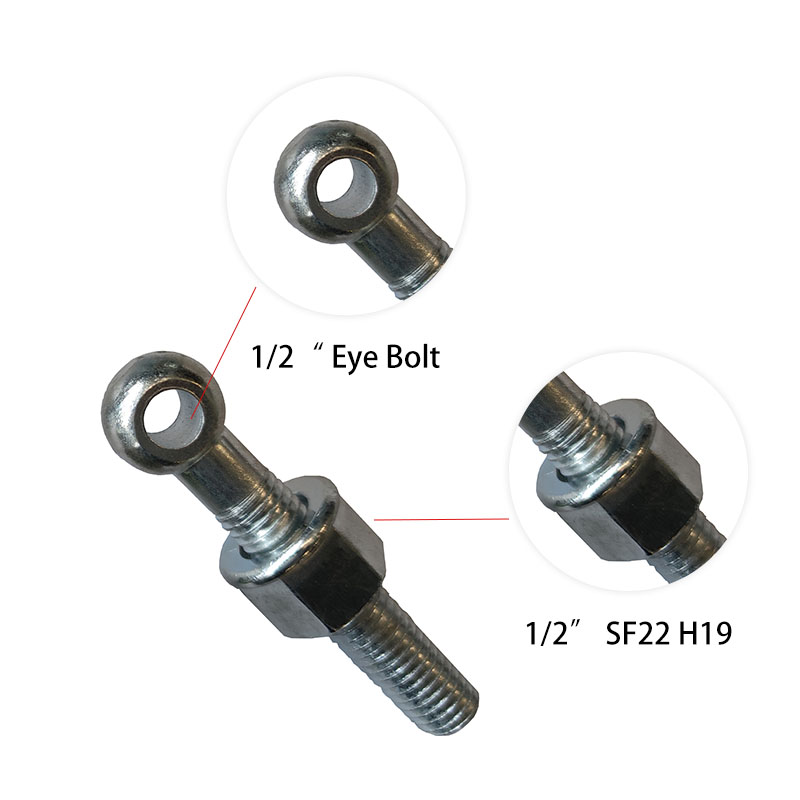

Көз болты	1/2	67-86	Біріккен Корольдік және халықтар достастығы
	M12	57-73	Біріккен Корольдік және халықтар достастығы
	M14	70-90	АҚШ, Германия және EureБейнді елдер

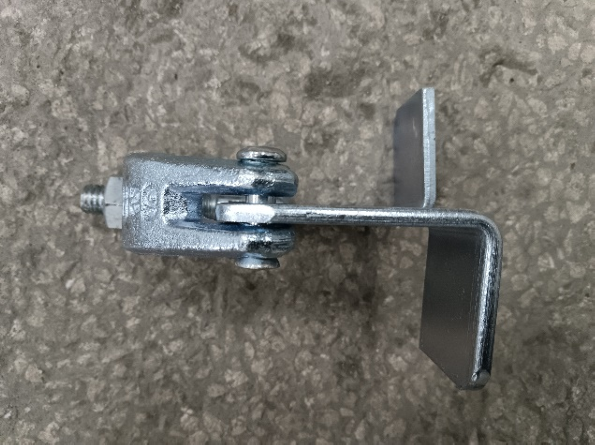

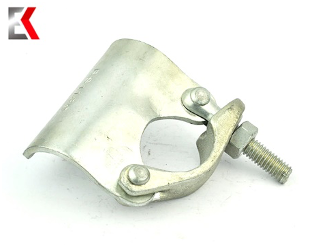

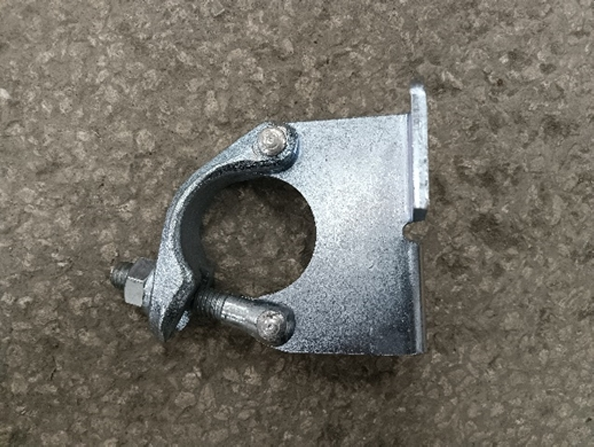

SPATINEST	1/2	45-82	Pustlog Cupler, BRC және т.б. үшін.

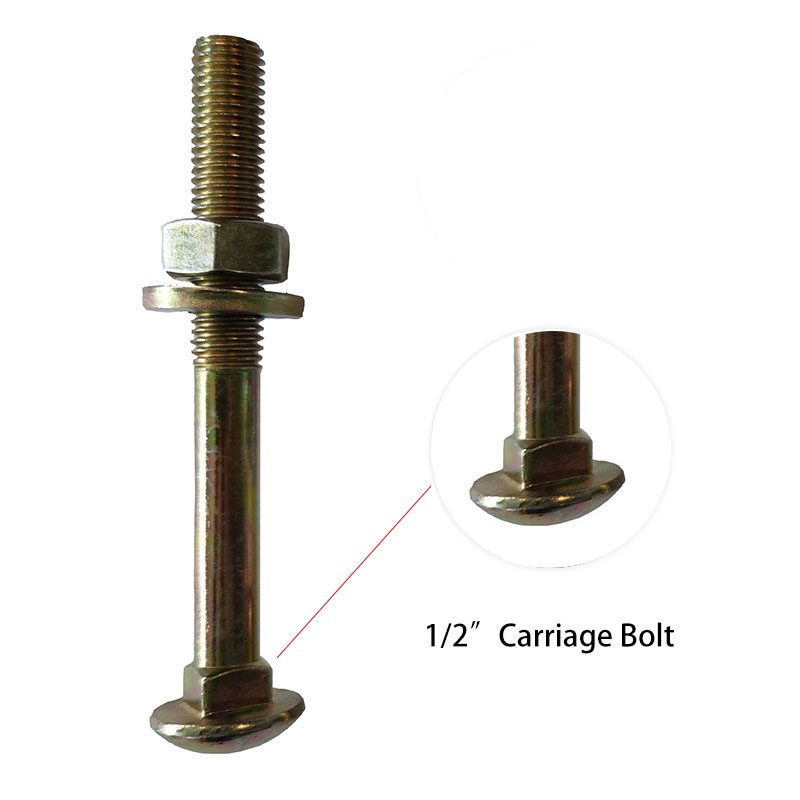

Вагон болты	1/2	116-125	Түтік үшін сыртқы қысқыш, әмбебап қысқыш және т.б.
Вагон болты	1/2	85-92	Түтік үшін сыртқы қысқыш, әмбебап қысқыш және т.б.

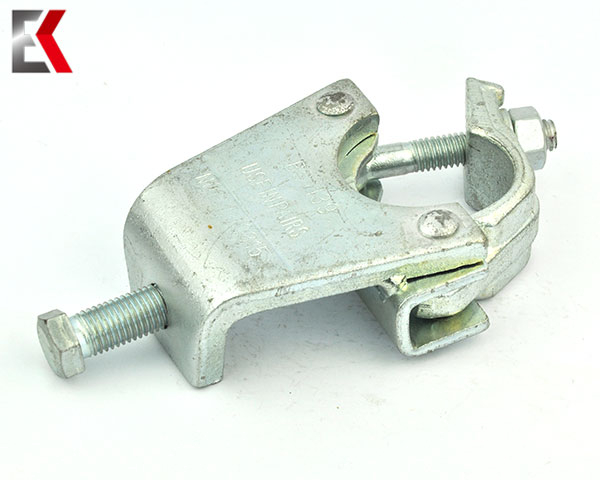

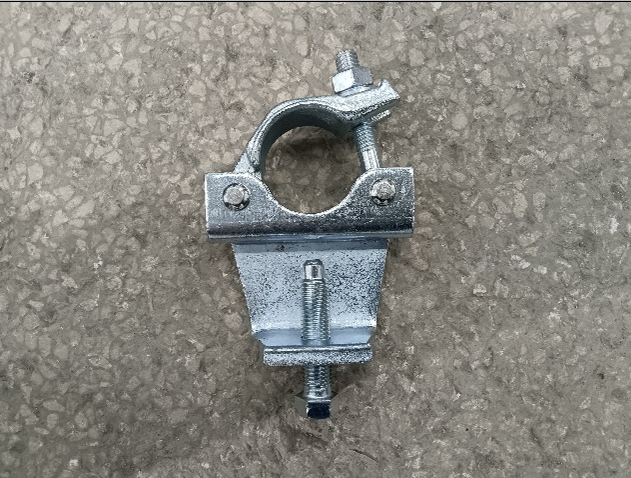

Алтыбұрышты болт	M16	72-80	Gurder Culler үшін, DF бірлескен түйреуіші
Жалпақ Т-болт	1/2	66-76	Итальяндық муфталар үшін

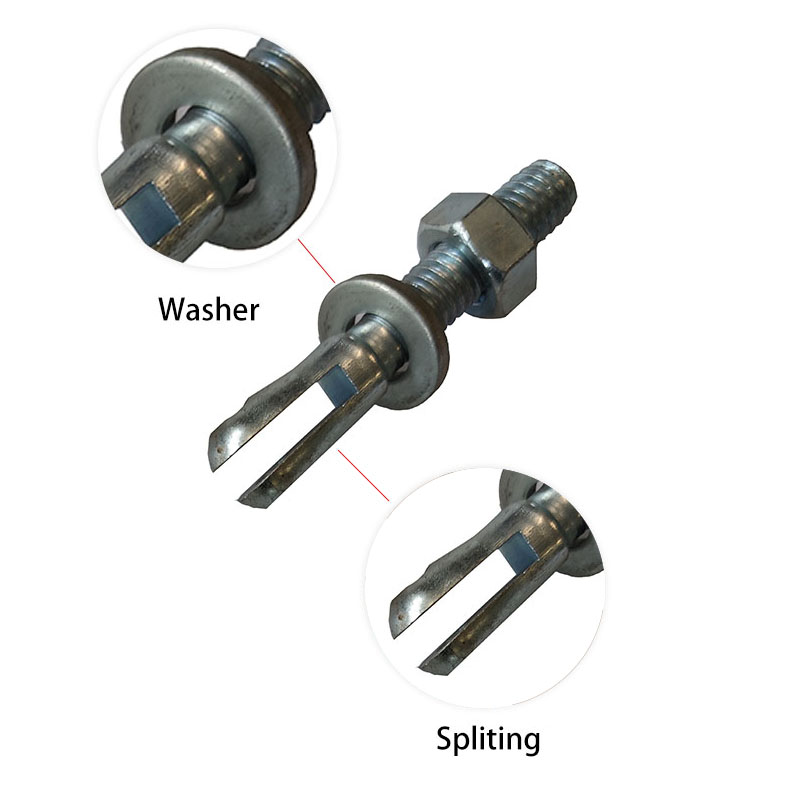

Кір жуғыш машинаның қалыңдығы мен ішкі / сыртқы диаметрі:

Қалыңдық

Ішкі / сыртқы істіктер.

Жуғыш

3.5

13-26

Әр түрлі пайдалану сценарийлері мен мыс құбырларының әр түрлі мөлшері бойынша, жиі қолданылатын муфталы сипаттамалары: 48.3 * 48.3. Сондай-ақ, келесі кестеде көрсетілген арнайы сипаттамалар бар:

Әр түрлі мөлшерде

Қос	Айналмалы муфт
48.3 * 34	48.3 * 34	34 * 34	34 * 38
48.3 * 38	48.3 * 38	38 * 38	38 * 42
48.3 * 42	48.3 * 42	42 * 42	42 * 60
48.3 * 48.3	48.3 * 48.3	-	-
48.3 * 60	48.3 * 60	60 * 60	60 * 76
48.3 * 76	48.3 * 76	76 * 76	86 * 89
-	48.3 * 89	89 * 89	-

Біздің тіреуіш муфтанымыз көптеген халықаралық сертификаттарды алды, мысалы, EN 74-1: 2005 және EN 74-1: 2005 ж. 7.3.3-тармақ және т.б.

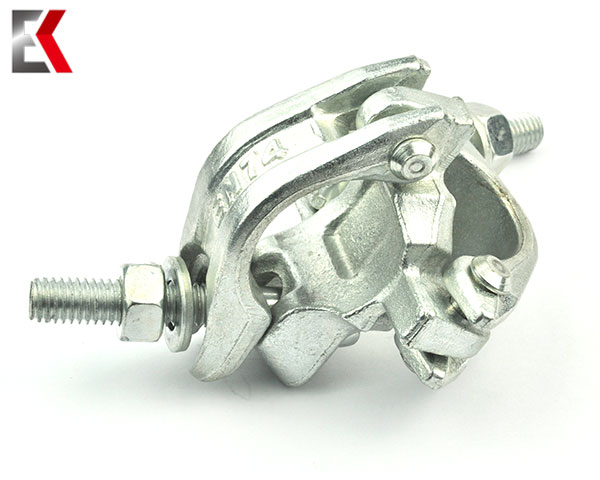

Жасанды қос муфтаны тастаңыз

Нәтижелер туралы қысқаша ақпарат:

Жоқ	Тест заты	Тест әдісі	Нәтиже	Қорытынды
1	Тыңдау күші	EN 74-1: 2022 7.2.1-тармақ	Нәтижені қараңыз	Жүру
2	Сәтсіздік күші	EN 74-1: 2022 7.2-тармақ	Нәтижені қараңыз	Жүру
3	Тартқыш күші	EN 74-1: 2022 93-тармақ	Нәтижені қараңыз	Жүру
4	Крювирт-бұрылу қаттылығы мен кружканы иілудің ең жақсы сәті	EN 74-1: 2022 94.1-бап	Нәтижені қараңыз	Жүру
5	Айналмалы сәт және қаттылық	EN 74-1: 2022 94.2	Нәтижені қараңыз	Жүру

Ескерту:

Қабылдау: талаптарға сай;

Сәтсіздік: талаптарға сәйкес келмейді;

N / A: Сотқа қолданылмайды.

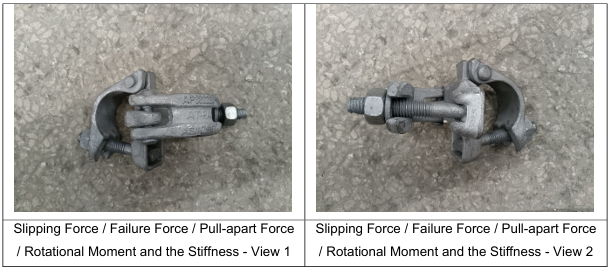

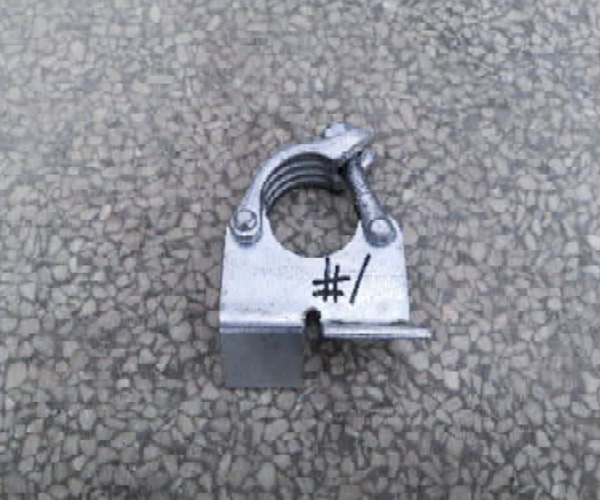

Түпнұсқа үлгі фотосурет (лар):

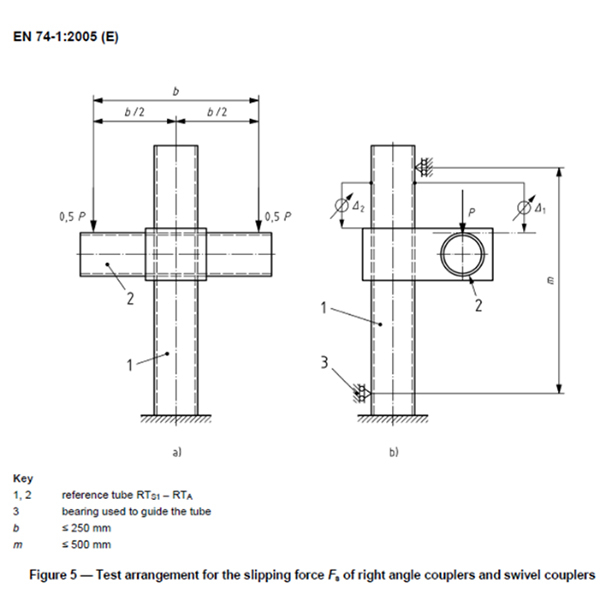

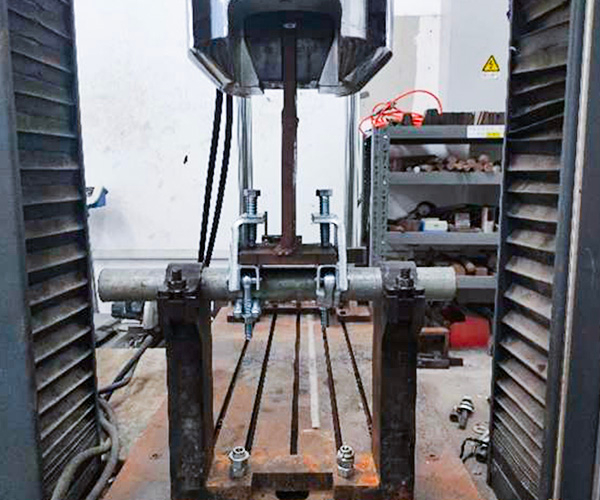

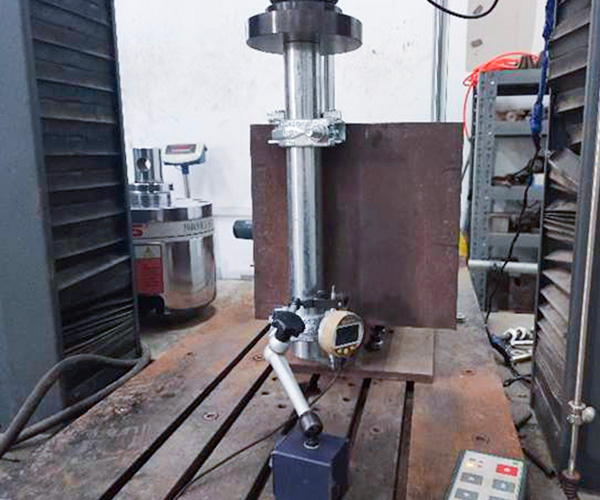

Сынақ элементі1

Сынақ элементі: Күшті күш

Сынақ әдісі: EN 74-1: 2022 9.2.1-тармақ

Тест жағдайы: үлгі: оң жақ бұрышты муфт, В класы, 10 дана

Тест нәтижелері:

Тест заты	Тест нәтижесі	Талап 74-1: 2022 Кесте 8	Қорытынды
Тыңдау күші	△ 1≤7mm, FS, 5% = 20,9kn	△ 1≤7mm, FS, 5% ≥10.0nKN	Жүру
Тыңдау күші	1MM≤△ 2≤2MM, FS, 5% = 25.0KN	1MM≤△ 2≤2MM, FS, 5% ≥15.0KN	Жүру

Ескерту:

1) FF, 5%: 5%, 5%, 75% сенімділік деңгейі үшін.

2) Тығыздау күші үшін түтіктің сипаттамасы: φ48.3MM × 3,2 мм (қабырға қалыңдығы) болат түтігі

3) Тест нәтижелері туралы мәліметтер алу үшін а қосымшаны қараңыз.

Қосымша Тест нәтижелері туралы мәліметтер

Үлгі Жоқ.	FS (KN, △ 1 = 7MM)	FS (кН, 1Мм≤△ 2½2mm)
1	22.18	26.59
2	23.06	26.35
3	21.97	25.88
4	23.14	27.06
5	22.85	26.37
6	22.91	27.42
7	24.45	28.36
8	23.66	27.42
9	21.73	25.62
10	21.51	26.03
FS, 5%	20.9	25.0

Сынақ элементі2

Тест заты: сәтсіздік күші
Тест әдісі: EN 74-1: 2022 7.2.2.2-тармақ
Тест жағдайы: үлгі: оң жақ бұрышты тіреуіш, В класы, 5 дана

Тест нәтижелері:

Тест заты Тест нәтижесі
Талап 74-1: 2022

Кесте 8
Қорытынды

Сәтсіздік күші FF, 5% / γr2 = 57.6KN FF, 5% / γR2 ≥R30.0nn Жүру

Ескерту:

1) FF, 5%: 5%, 5%, 75% сенімділік деңгейі үшін.

2) γr2 = 1.25 EN 74-1 сәйкес.

3) Болат шыбықтарының тоқтап қалуы үшін сипаттамасы: φ48.3MM болат бар.

4) Тест нәтижелері туралы мәліметтер үшін В қосымшасын қараңыз.

В қосымшасы Тест нәтижелері туралы мәліметтер

Үлгі Жоқ. FF (кН)

11 74.71

12 77.54

13 78.62

14 75.31

15 79.85

FF, 5% / γR2 57.6
Сынақ элементі3

Тест заты: тартқыш
Тест әдісі: EN 74-1: 2022 93-тармақ
Тест жағдайы: үлгі: оң жақ бұрышты тіреуіш, В класы, 5 дана

Тест нәтижелері:

Тест заты Тест нәтижесі Талап 74-1: 2022 кесте 8-кесте Қорытынды

Тартқыш күші Fp, 5% / γr2 = 48.9kn FP, 5% / γR2 ≥γ30.0nn Жүру

Ескерту:

1) FP, 5%: 5%: 5%, 75% сенімділік деңгейі үшін.

2) γr2 = 1.25 EN 74-1 сәйкес.

3) Қиындық күші үшін болат жолақтың сипаттамасы: φ48.3MM болат бар.

4) Тест нәтижелері туралы мәліметтер алу үшін C қосымшасын қараңыз.

C қосымшасы Тест нәтижелері туралы мәліметтер

Үлгі Жоқ. FP (кН)

16 66.85

17 71.96

18 64.27

19 69.83

20 67.24

FP, 5% / γR2 48.9

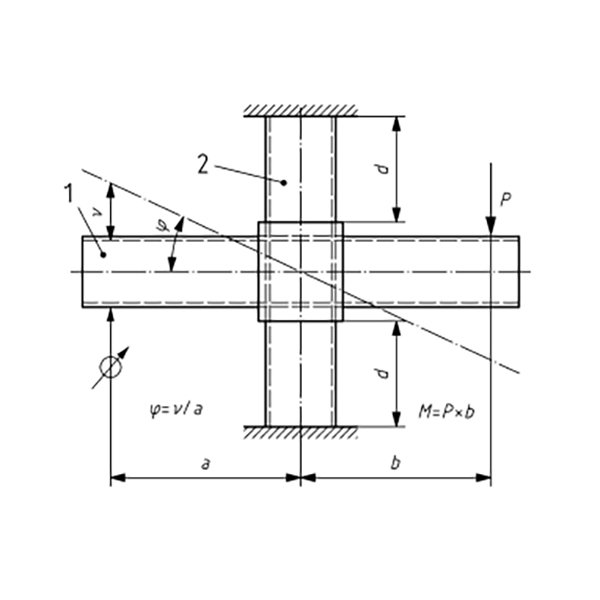

Сынақ элементі4

Сынақ элементі: Крюформды иілу қаттылығы мен кружканы иілудің керемет сәті

Сынақ әдісі: EN 74-1: 2022 94.1 тармағы

Тест жағдайы: үлгі: оң жақ бұрышты муфт, В класы, 10 дана

Тест нәтижелері:

Тест заты	Тест нәтижесі	Талап 74 1: 2022 кесте 8-кесте	Қорытынды
Крювирт-бұрылу қаттылығы мен кружканы иілудің ең жақсы сәті	MB / 1.65 = 0.48KNM, C1 = 28.9KNM / RAD	MB / 1.65 = 0,48KNM, C1≥15.0KNM / RAD	Жүру
	MB = 0.8knm, c2 = 7.5кнм / рад	MB = 0.8KNM, C2≥6.0NNM / RAD
	Мультимедиа, 5% = 1.6кнм	Мульти, 5% ≥1.6Knm

Ескерту:

1. Мульти, 5%: 5%: 5%, 75% сенімділік деңгейі үшін.

Морға айналмалы иілу үшін болат жолақтың ерекшелігі және кресликердің иілуінің ең жақсы сәті: φ48.3MM болат бар.

3. Тест нәтижелері туралы толық ақпарат алу үшін D қосымшасын қараңыз.

D қосымшасы Тест нәтижелері туралы мәліметтер

Үлгі №	C1 (кнм / рад, МБ / 1.65 = ± 0,48кнм)	C2 + (knm / rad, mb = 0.8Knm)	C2- (кнм / рад, MB = -0.8knm)	Мультимед (кнм)
26	29.35	8.07	-	1.61
27	30.96	7.59	-	1.63
28	29.75	8.45	-	1.60
29	31.43	8.08	-	1.64
30	24.62	8.26	-	1.62
31	30.72	-	6.45	1.59
32	30.52	-	6.61	1.64
33	25.12	-	6.73	1.60
34	27.19	-	7.74	1.61
35	31.56	-	7.41	1.63
-	C1 = 28.9	C2 = 7.5		Мульти, 5% = 1.6

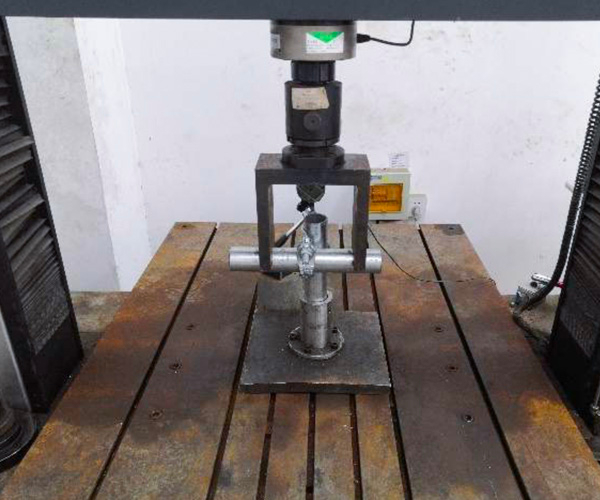

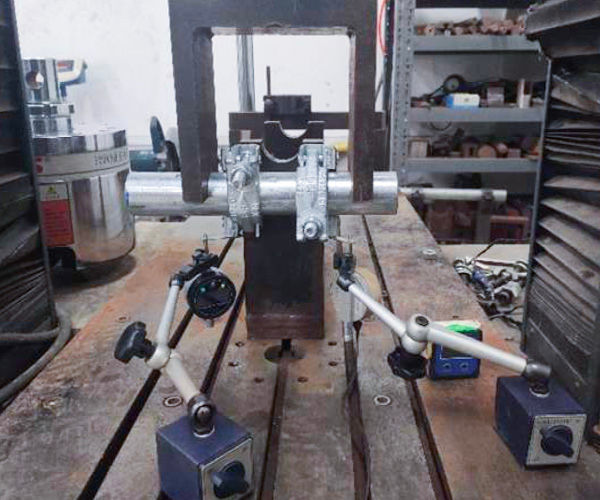

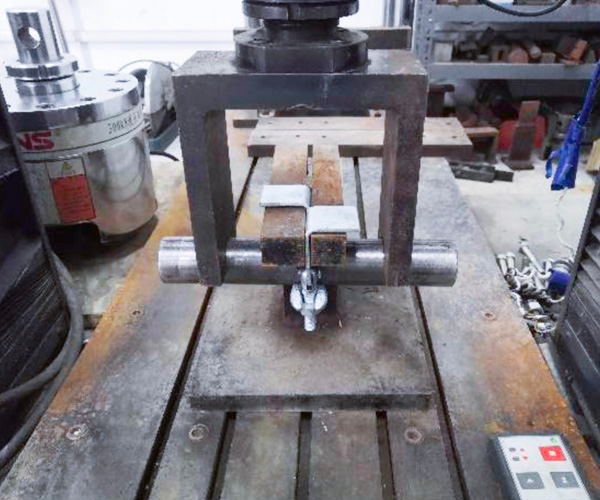

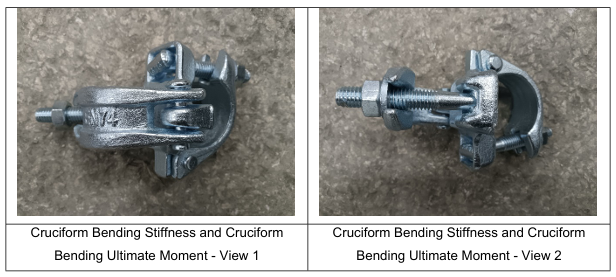

Тест Фото (лар):

Сынақ элементі5

Тест заты: бұрмалы сәт және қаттылық

Тест әдісі: EN 74-1: 2022 тармағы 7.4.2

Тест жағдайы: үлгі: оң жақ бұрышты тіреуіш, В класы, 5 дана

Тест нәтижелері:

Тест заты	Тест нәтижесі	Талап 74-1: 2022 кесте 8-кесте	Қорытынды
Айналмалы сәт және қаттылық	Mt = ± 0.13кнм, cφ = 61.5nmnm / rad	Mt = ± 0.13кнм, cφ≥7.5knm / rad	Жүру
Айналмалы сәт және қаттылық	1 ° ≤θ≤2 °, MT, 5% = 0.51nm	1 ° ≤θ≤2 °, MT, 5% ≥0.13KNM	Жүру

Ескерту:

1) mt, 5%: 5%: 5%, сенімділіктің 75% деңгейіне арналған.

2) Бұрақты моментті және қаттылыққа арналған түтіктің сипаттамасы: φ48.3MM × 3.2 мм (қабырға қалыңдығы). 3) Тестілеу нәтижелері туралы егжей-тегжейлі ақпаратты e қосымшасынан қараңыз.

E қосымша Тест нәтижелері туралы мәліметтер

Үлгі №	Cφ (knm / rad, mt = ± 0.13кнм)	Mt (ҚНМ, 1 ° ° 19 °)
21	61.29	0.576
22	61.73	0.647
23	59.38	0.545
24	63.09	0.597
25	62.17	0.618
-	Cφ = 61.5	Mt, 5% = 0.51

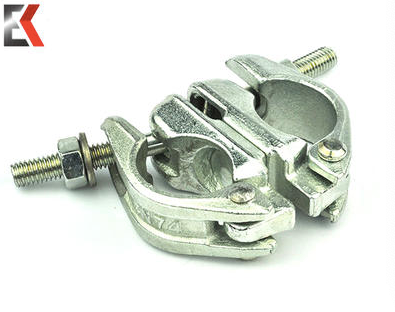

Жасанды бұрылған бұрылыс класы «A »

Қалыпты жағдайда біз В сыныпқа жету қиын, бірақ біз жеттік

Нәтижелер туралы қысқаша ақпарат:

Жоқ	Тест заты	Тест әдісі	Нәтиже	Қорытынды
1	Тыңдау күші	EN 74-1: 2022 7.2.1-тармақ	Нәтижені қараңыз	Жүру
2	Сәтсіздік күші	EN 74-1: 2022 7.2-тармақ	Нәтижені қараңыз	Жүру

Ескерту:

Қабылдау: талаптарға сай;

Сәтсіздік: талаптарға сәйкес келмейді;

N / A: Сотқа қолданылмайды.

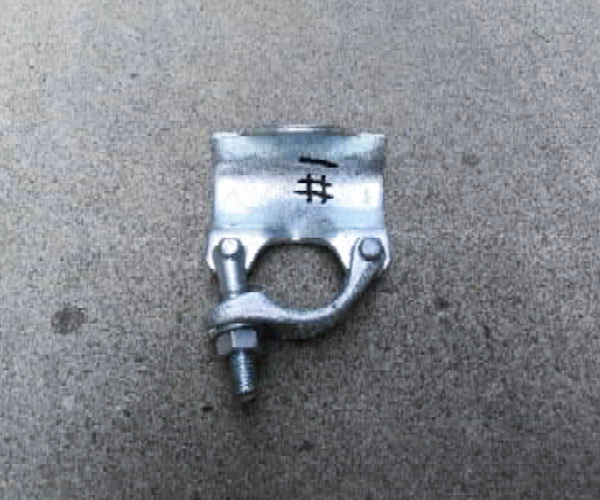

Түпнұсқа үлгі фотосурет (лар):

Сынақ элементі1

Сынақ элементі: Күшті күш

Сынақ әдісі: EN 74-1: 2022 9.2.1-тармақ

Тест жағдайы: үлгі: Айналмалы муфт, А класы, 10 дана

Тест нәтижелері:

Тест заты	Тест нәтижесі	Талап 74-1: 2022 Кесте 8	Қорытынды
Тыңдау күші	△ 1≤7mm, FS, 5% = = 10.7nn	△ 1≤7mm, FS, 5% ≥7.0nn	Жүру
Тыңдау күші	FS = 20.0NN, △ 2 <1mm	1MM≤△ 2≤2MM, FS, 5% ≥10.0nn	Жүру

Ескерту:

1) FF, 5%: 5%, 5%, 75% сенімділік деңгейі үшін.

2) Тығыздау күші үшін түтіктің сипаттамасы: φ48.3MM × 3,2 мм (қабырға қалыңдығы) болат түтігі

3) Тест нәтижелері туралы мәліметтер алу үшін а қосымшаны қараңыз.

Қосымша Тест нәтижелері туралы мәліметтер

Үлгі Жоқ.	FS (KN, △ 1 = 7MM)	FS (кН, 1Мм≤△ 2½2mm)
1	11.81	FS = 20.0NN, △ 2 <1mm
2	13.47	FS = 20.0NN, △ 2 <1mm
3	12.53	FS = 20.0NN, △ 2 <1mm
4	11.04	FS = 20.0NN, △ 2 <1mm
5	12.58	FS = 20.0NN, △ 2 <1mm
6	12.39	FS = 20.0NN, △ 2 <1mm
7	13.07	FS = 20.0NN, △ 2 <1mm
8	11.21	FS = 20.0NN, △ 2 <1mm
9	12.62	FS = 20.0NN, △ 2 <1mm
10	11.87	FS = 20.0NN, △ 2 <1mm
FS, 5%	10.7	-

ЕСКЕРТПЕ: EN 74-1: 2022 сәйкес, тестілеу жүктемесі EN 74-1: 2022-дің 8-кестесінде берілген ТЭН-ге екі есе толған кезде тестілеуді аяқтауға болады.

Сынақ элементі2

Тест заты: сәтсіздік күші
Тест әдісі: EN 74-1: 2022 7.2.2.2-тармақ
Тест жағдайы: үлгі: Айналмалы муфт, А класы, 5 дана

Тест нәтижелері:

Тест заты Тест нәтижесі Талап 74-1: 2022 кесте 8-кесте Қорытынды

Сәтсіздік күші FF, 5% / γr2 = 39.8KN FF, 5% / γR2 ≥14.0NN Жүру

Ескерту:

1) FF, 5%: 5%, 5%, 75% сенімділік деңгейі үшін.

2) γr2 = 1.25 EN 74-1 сәйкес.

3) Болат шыбықтарының тоқтап қалуы үшін сипаттамасы: φ48.3MM болат бар.

4) Тест нәтижелері туралы мәліметтер үшін В қосымшасын қараңыз.

В қосымшасы Тест нәтижелері туралы мәліметтер

Үлгі Жоқ. FF (кН)

11 52.05

12 57.56

13 54.36

14 57.69

15 57.75

FF, 5% / γR2 39.8

Сынақ есебі клиенттердің ғылыми зерттеулері, оқыту, ішкі бақылау, өнімнің ішкі бақылауы, өнімді зерттеу және дамуы және т.б. және т.б. және ішкі анықтама үшін пайдаланылады. Егер басқаша көрсетілмесе, бұл есеп, тест нәтижелері көрсетілген шектерде немесе техникалық сипаттамаларға сәйкес, өлшеудің белгісіздігін ескере ме, жоқ па, бұл сәйкестік туралы декларация береді.

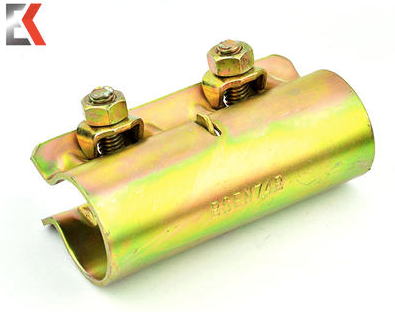

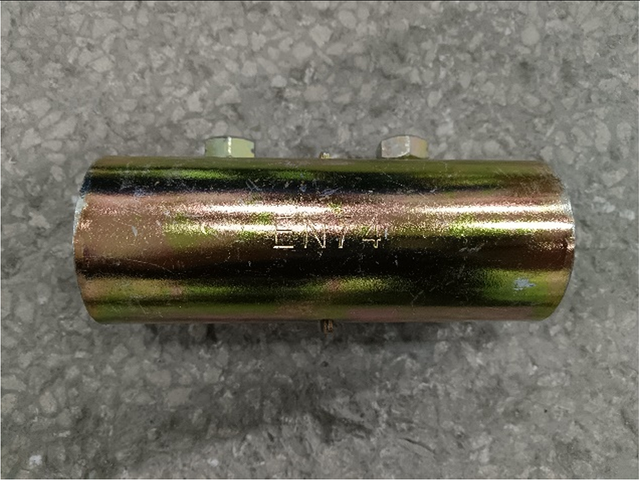

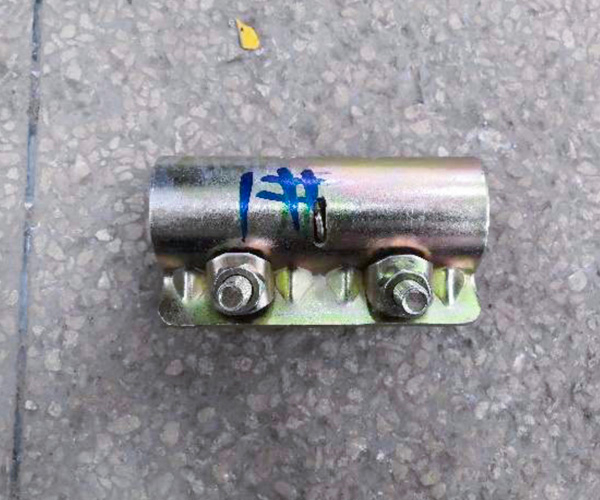

Жеңді муфт

Нәтижелер туралы қысқаша ақпарат:

Жоқ	Тест заты	Тест әдісі	Нәтиже	Қорытынды
1	Тыңдау күші	EN 74-1: 2022 7.2.1-тармақ	Нәтижені қараңыз	Жүру

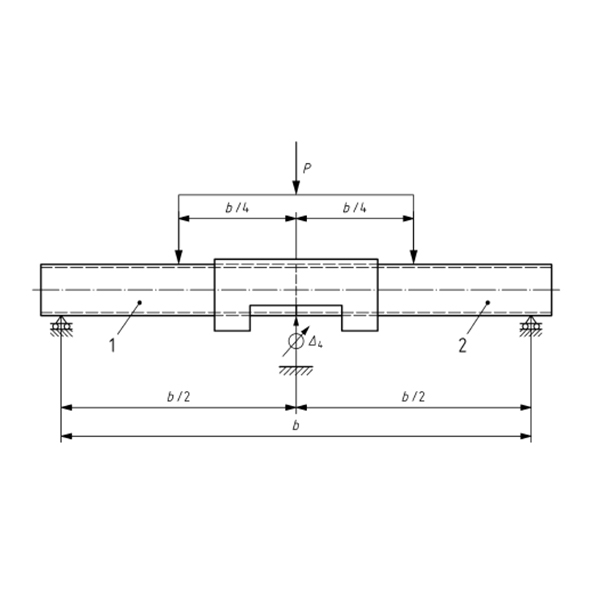

2	Иілу сәті	EN 74-1: 2022 94.3 тармағы	Нәтижені қараңыз	Жүру

Ескерту:

Қабылдау: талаптарға сай;

Сәтсіздік: талаптарға сәйкес келмейді;

N / A: Сотқа қолданылмайды.

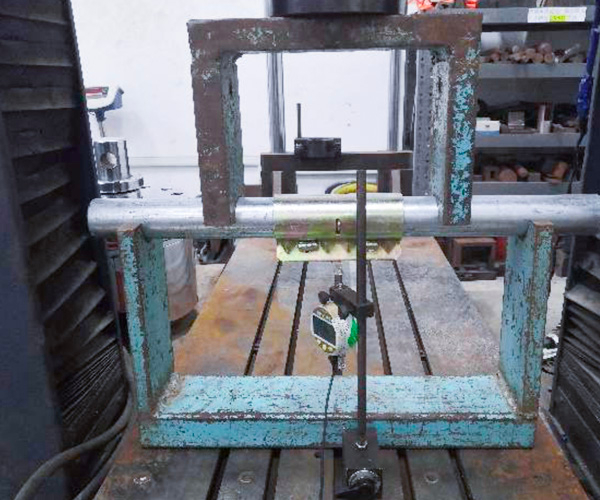

Сынақ элементі1

1. Тест заты: Күш

Сынақ әдісі: EN 74-1: 2022 9.2.1-тармақ

Тест жағдайы: Үлгі: Жең: гильзер, класс B, 10 дана

Тест нәтижелері:

Тест заты	Тест нәтижесі	Талап 74-1: 2022 кесте 8-кесте	Қорытынды
Тыңдау күші	FS = 18.0NN, △ 2 <1mm	1mm≤△ 2≤2mm, fs, 5% ≥9.0nn	Жүру

Ескерту:

1) FS, 5%: 5%, 5%, 75% сенімділік деңгейі үшін.

2) Тығыздау күші үшін түтіктің сипаттамасы: φ48.3MM × 3,2 мм (қабырға қалыңдығы) болат түтігі

3) Тест нәтижелері туралы мәліметтер алу үшін а қосымшаны қараңыз.

Қосымша Тест нәтижелері туралы мәліметтер

Тыңдау күші

Үлгі Жоқ.	FS (кН, 1Мм≤△ 2½2mm)
1	FS = 18.0NN, △ 2 <1mm
2	FS = 18.0NN, △ 2 <1mm
3	FS = 18.0NN, △ 2 <1mm
4	FS = 18.0NN, △ 2 <1mm
5	FS = 18.0NN, △ 2 <1mm
6	FS = 18.0NN, △ 2 <1mm
7	FS = 18.0NN, △ 2 <1mm
8	FS = 18.0NN, △ 2 <1mm
9	FS = 18.0NN, △ 2 <1mm
10	FS = 18.0NN, △ 2 <1mm
FS, 5%	-

Сынақ элементі2

2. Тест заты: иілу сәті

Тест әдісі: EN 74-1: 2022 94.3 тармағы

Тест жағдайы: үлгі: жеңі: жеңі, б класы, 5 дана

Тест нәтижелері:

Тест заты	Тест нәтижесі	Талап 74-1: 2022 кесте 8-кесте	Қорытынды
Иілу сәті	MB = 2.8KNM, үлгілер үзілмеген	МБ, 5% ≥1.4кнм	Жүру

Ескерту:

1) МБ, 5%: 5%: 5%, 75% сенімділік деңгейі үшін.

2) Білуге арналған түтіктің сипаттамасы момент: φ48.3MM × 4,0 мм (қабырға қалыңдығы) болат түтігі

3) В қосымшасын тест нәтижелері туралы ақпарат алу үшін қараңыз.

В қосымшасы Тест нәтижелері туралы мәліметтер

Үлгі Жоқ.	MB (кнм)
11	MB = 2.8KNM, үлгілер үзілмеген
12	MB = 2.8KNM, үлгілер үзілмеген
13	MB = 2.8KNM, үлгілер үзілмеген
14	MB = 2.8KNM, үлгілер үзілмеген
15	MB = 2.8KNM, үлгілер үзілмеген
МБ, 5%	MB = 2.8KNM, үлгілер үзілмеген

ЕСКЕРТПЕ: EN 74-1: 2022 сәйкес, тестілеу жүктемесі көрсетілген MB-ге екі есе, EN 74-1: 2022 кестесінде болған кезде тестілеуді аяқтауға болады.

Тестілеуде
Тестен кейін

Путлог / орауыш

Нәтижелер туралы қысқаша ақпарат:

Жоқ	Тест заты	Тест әдісі	Нәтиже	Қорытынды
1	Сырттай қарсылық	BS 1139-2.2: 2009 + A1: 2015 ж. 7.2-тармақ және A.2 қосымша	Нәтижені қараңыз	Жүру

Ескерту:

Қабылдау: талаптарға сай;

Сәтсіздік: талаптарға сәйкес келмейді;

N / A: Сотқа қолданылмайды.

Сынақ элементі: Тасымалдау кедергісі

Тест әдісі: BS 1139-2.2: 2009 + A1: A1: 2015 ж. 7.2-қосымша және A.2 қосымша

Тест жағдайы: үлгі: Путлог, 5 дана

Тест нәтижелері:

Тест заты	Тест нәтижесі	ЕҚЫР 1139 2.2: 2009 + A1: A1: 2015 ж. 7.2-тармақ	Қорытынды
Сырттай қарсылық	1mm≤△ 2½2mm, fs, 5% = 1.13KN	1MM≤△ 2≤2MM, FS, 5% ≥1.04KN	Жүру

Ескерту:

1) FS, 5%: 5%, 5%, 75% сенімділік деңгейі үшін.

2) Тығыздау күші үшін түтіктің сипаттамасы: φ48.3MM × 3,2 мм (қабырға қалыңдығы) болат түтігі

3) Тест нәтижелері туралы мәліметтер алу үшін а қосымшаны қараңыз.

Қосымша Тест нәтижелері туралы егжей-тегжейлі

Сырттай қарсылық

Үлгі Жоқ.	P (к)
1	2.69
2	1.75
3	1.51
4	2.47
5	1.93
FS, 5%	1.13

Тестілеуде
Тестен кейін

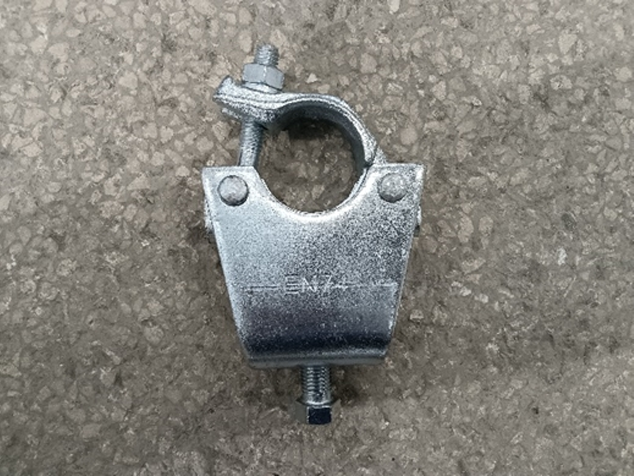

Гирдер / гравиак

Нәтижелер туралы қысқаша ақпарат:

Жоқ	Тест заты	Тест әдісі	Нәтиже	Қорытынды
1	Күшті тексеру	AS / NZS 1576.2: 2016 4.7-тармақ және қосымша	Нәтижені қараңыз	Жүру
2	Фланецті қысқыштар арқылы сырғанау	AS / NZS 1576.2: 2016 ж. 4.7-тармақ және қосымшасы	Нәтижені қараңыз	Жүру
3	Фланецтің бойымен фланецке қысқыштардың сырғу сынағы	AS / NZS 1576.2: 2016 4.7-тармақ және N қосымшасы	Нәтижені қараңыз	Жүру

Ескерту:

Қабылдау: талаптарға сай;

Сәтсіздік: талаптарға сәйкес келмейді;

N / A: Сотқа қолданылмайды.

Түпнұсқа үлгі фотосурет (лар):

Сынақ элементі1

1. Тест заты: Күшті тексеру

Тест әдісі: AS / NZS 1576.2: 2016 4.7-тармақ және қосымша

Тест жағдайы: үлгі: фланецк қысқыш, 12 дана

Тест нәтижелері:

Тест заты	Тест нәтижесі	1576.2-дегі талап 1576.2: 2016 ж. 4.7	Қорытынды
Күшті тексеру	P = 30.0кн, фланецке теңдесі жоқ	P = 30.0кн, фланецк қысқышы ешқандай тұрақты жиынтығын көрсетпейді	Жүру

Ескерту:

1. Тестілеуге арналған түтіктің сипаттамасы: болат түтік φ48.3MM × 4.0 мм (қабырға қалыңдығы)

2. Тест нәтижелері туралы толық ақпаратты A қосымшасынан қараңыз.

Қосымша Тест нәтижелері туралы егжей-тегжейлі

Тест заты	Күшті тексеру
Талап	P = 30.0кн, фланецке қысқыш та, кез-келген тұрақты жиынтығын көрсетпейді.
Үлгіні №Ттест нәтижелері	-
1, 2	Ешқандай қысқыш та, тұрақты жиынтығын көрсетті.
3,4	Ешқандай қысқыш та, тұрақты жиынтығын көрсетті.
5,6	Ешқандай қысқыш та, тұрақты жиынтығын көрсетті.
7,8	Ешқандай қысқыш та, тұрақты жиынтығын көрсетті.
9,10	Ешқандай қысқыш та, тұрақты жиынтығын көрсетті.
11,12	Ешқандай қысқыш та, тұрақты жиынтығын көрсетті.
Қорытынды	Жүру

Сынақ элементі2

2. Сынақ элементі: фланецті қысқыштар арқылы сырғанау

Тест әдісі: AS / NZS 1576.2: 2016 ж. 4.7-тармақ және қосымшасы

Тест жағдайы: үлгі: фланецк қысқыш, 12 дана

Тест нәтижелері:

Тест заты	Тест нәтижесі	1576.2-дегі талап 1576.2: 2016 ж. 4.7	Қорытынды
Фланецті қысқыштар арқылы сырғанау	P = 12.5kn, тайғақ <6mm	P = 12.5kn, Slipage ≤ 6mm	Жүру

Ескерту:

1. Тестілеуге арналған түтіктің сипаттамасы: болат түтік φ48.3MM × 4.0 мм (қабырға қалыңдығы)

2. В қосымшасын тест нәтижелері туралы ақпарат алу үшін қараңыз.

В қосымшасы Тест нәтижелері туралы егжей-тегжейлі

Тест заты	Фланецті қысқыштар арқылы сырғанау
Талап	P = 12.5kn, Slipage ≤ 6mm
Үлгі №/test нәтижелері	Тайғақ (мм)
13, 14	0.02
15, 16	0.01
17, 18	0.03
19, 20	0.02
21, 22	0.04
23, 24	0.02
Қорытынды	Жүру

Сынақ элементі3

3. Сынақ элементі: фланецтің бойымен фланецке қысқыштардың сырғу сынағы

Тест әдісі: AS / NZS 1576.2: 2016 4.7-тармақ және N қосымшасы

Тест жағдайы: үлгі: фланецк қысқыш, 12 дана

Тест нәтижелері:

Тест заты	Тест нәтижесі	1576.2-дегі талап 1576.2: 2016 ж. 4.7	Қорытынды
Фланецтің бойымен фланецке қысқыштардың сырғу сынағы	P = 12.5kn, тайғақ <6mm	P = 12.5kn, Slipage ≤ 6mm	Жүру

Ескерту:

1. Тестілеуге арналған түтіктің сипаттамасы: болат түтік φ48.3MM × 4.0 мм (қабырға қалыңдығы)

2. Сын тест нәтижелері туралы мәліметтер алу үшін c қосымшасын қараңыз.

C қосымшасы Тест нәтижелері туралы егжей-тегжейлі

Тест заты	Фланецтің бойымен фланецке қысқыштардың сырғу сынағы
Талап	P = 12.5kn, Slipage ≤ 6mm
Үлгі №/test нәтижелері	Тайғақ (мм)
25	0.58
26	0.62
27	0.49
28	0.41
29	0.67
30	0.61
31	0.53
32	0.51
33	0.67
34	0.53
35	0.48
36	0.56
Қорытынды	Жүру

Тестілеуде (беріктік тест)
Тестілеуде (түтік бойымен сырғанау)
Тестілеуде (түтік бойымен слип сынағы)

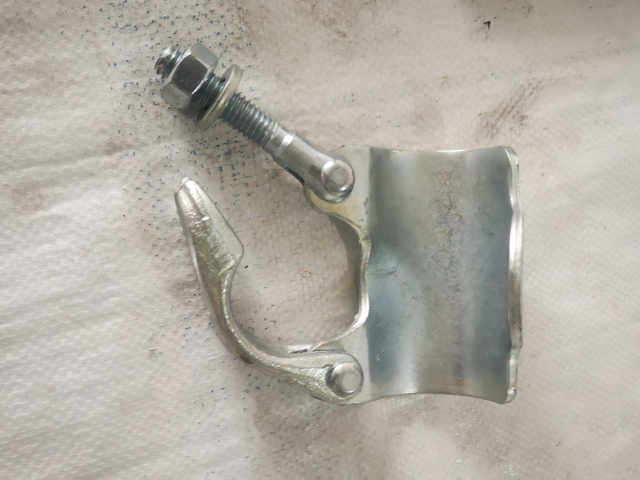

Бортты ұстап тұратын қысқыш

Нәтижелер туралы қысқаша ақпарат:

Жоқ	Тест заты	Тест әдісі	Нәтиже	Қорытынды
1	Сәтсіздік күші	7.2.2-тармақтың EN 74-1: 2022 тармағына сілтеме жасай отырып	Нәтижені қараңыз	Жоқ

Ескерту:

Қабылдау: талаптарға сай;

Сәтсіздік: талаптарға сәйкес келмейді;

N / A: Сотқа қолданылмайды.

Түпнұсқа үлгі фотосурет (лар):

Тест заты: сәтсіздік күші

Тест әдісі: 7.2.2-тармақтың 74-1: 2022 тармағына сілтеме жасай отырып

Тест жағдайы: үлгі: бортты ұстап тұратын қысқыш, 5 дана

Тест процедурасы:

1) Нақты практиканың жағдайын модельдеу үшін үлгіні орнатыңыз.

2) A φ48.3MM қатты жолақты көлденеңінен көлденеңінен 50NM қатайтқышымен қысқышқа жинаңыз.

3) сығымдау жүктемесін 2 мме / мин 2 мм / мин.

4) Сынақ жүктемесінің максималды жүктемесі мен істен шығу режимін жазып алыңыз.

Тест нәтижесі:

Үлгі Жоқ.	Максималды сынақ жүктемесі (кН)	Сәтсіздік режимі
1	50.23	Тақтадағы якорь саңылауы сынған
2	48.57	Тақтадағы якорь саңылауы сынған
3	51.59	Тақтадағы якорь саңылауы сынған
4	50.64	Тақтадағы якорь саңылауы сынған
5	51.17	Тақтадағы якорь саңылауы сынған

Тестілеуде
Тестен кейін

Нәтижелер туралы қысқаша ақпарат:

Жоқ	Тест заты	Тест әдісі
1	Сәтсіздік күші	EN 74-1: 2005 сілтемесі бойынша

Тест нәтижелері:

Тест заты	Тест нәтижесі
Тест заты	1 #	3 #	3 #	4 #	5 #	FP, 5% / γR2
Сәтсіздік күші (к.)	42.84	38.89	43.60	42.91	40.79	29.8

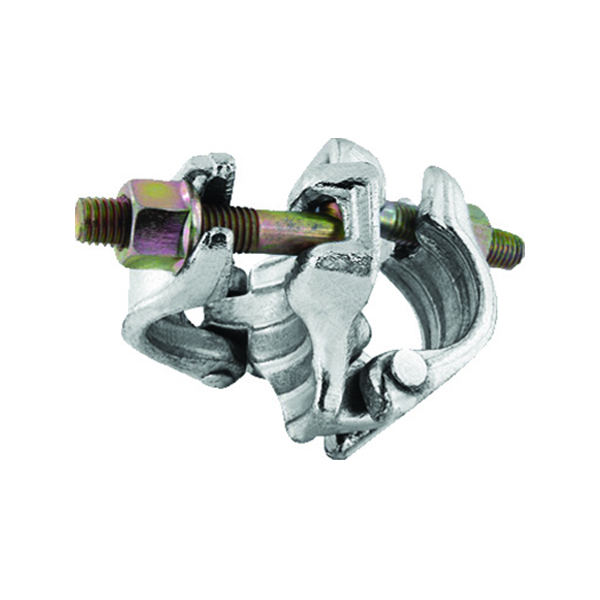

Тұрақты тіреуіштер өндірісі

Қытайда тіреуіштер өндірушісі болғандықтан, «ШҚ» тіректерінің өндірушісі бола отырып, жалған муфталар мен сығымдалған муфталарға ие болғандықтан,
барлық құрастырылған муфталар , әр түрлі сипаттамаларда, 950-1050 Остенитке дейін, 4000 фунт сылтау оның ұйымдық құрылымы мен механикалық қасиеттерін жетілдіре алады, осылайша өнімнің икемділігі мен механикалық қасиеттерін жақсартады.

Толығырақ

Бітіріп келе жатқан тірек кітапшасы

Мұнда ШҚ-ның брошюрасы бар тіреуіштерінің . Сіз құйма мен арнайы пішінді муфтаны, көре аласыз . сығымдалған муфтаны , жеңді тіреулерді және осы брошюрадан алынған басқа да контейнер өнімдерін
