Ұжымның көрнекті провайдері

NANJING EK Metalwork Co., Ltd. - бұл сақиналардың жетекші жеткізушісі. Қатаң бақылаумен біз әлемдегі 10+ жыл бойы 100-ден астам клиентке қызмет көрсеттік, тұрғындардан, индустриалды өндірістік, өнеркәсіптік өнімдерге жоғары сапалы тірек компоненттерін жеткіздік.

Әрбір жоба мен қолданбаның қажеттіліктерін қанағаттандыру үшін құрамдас бөліктердің және тиісті керек-жарақтардың толық ауқымы қол жетімді. құрамдас бөліктері Ringlock тірек жүйесінің құрастыруды жеңілдететін және еңбекті азайтатын жоғары берік біріктірілген қосылыстармен алдын ала құрастырылған. Ringlock жүйесінің барлық бөліктері жоғары сапалы болаттан жасалған жоғары сапа стандарттарына сәйкес жасалған.

Сіз іздейтін тұрақты немесе реттелген компоненттерге қарамастан, сіз өз қажеттіліктеріңізге ең жақсы шешім таба аласыз.

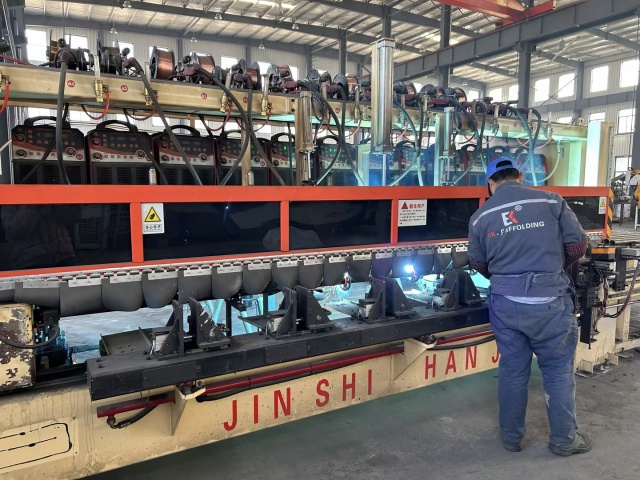

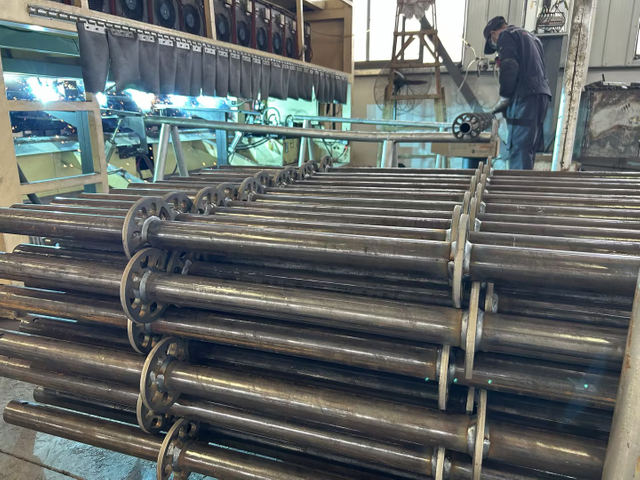

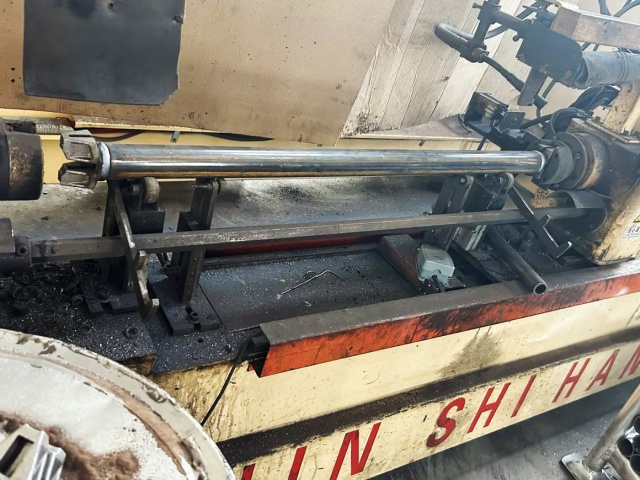

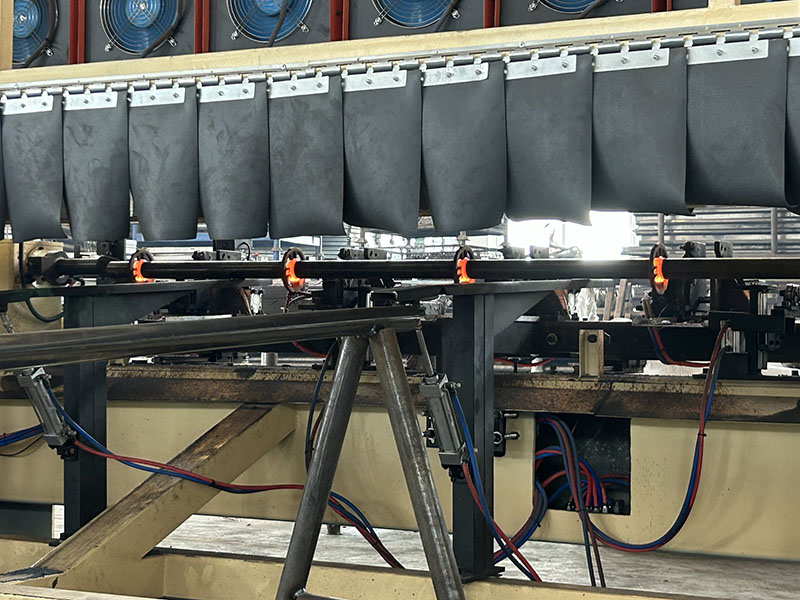

Қоңырауды автоматты дәнекерлеу

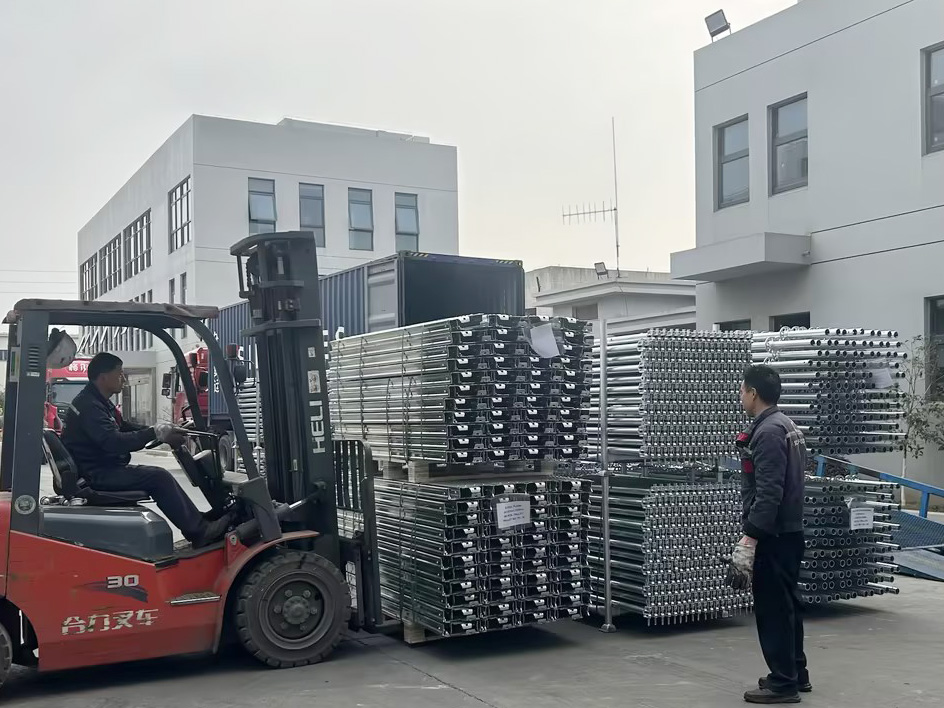

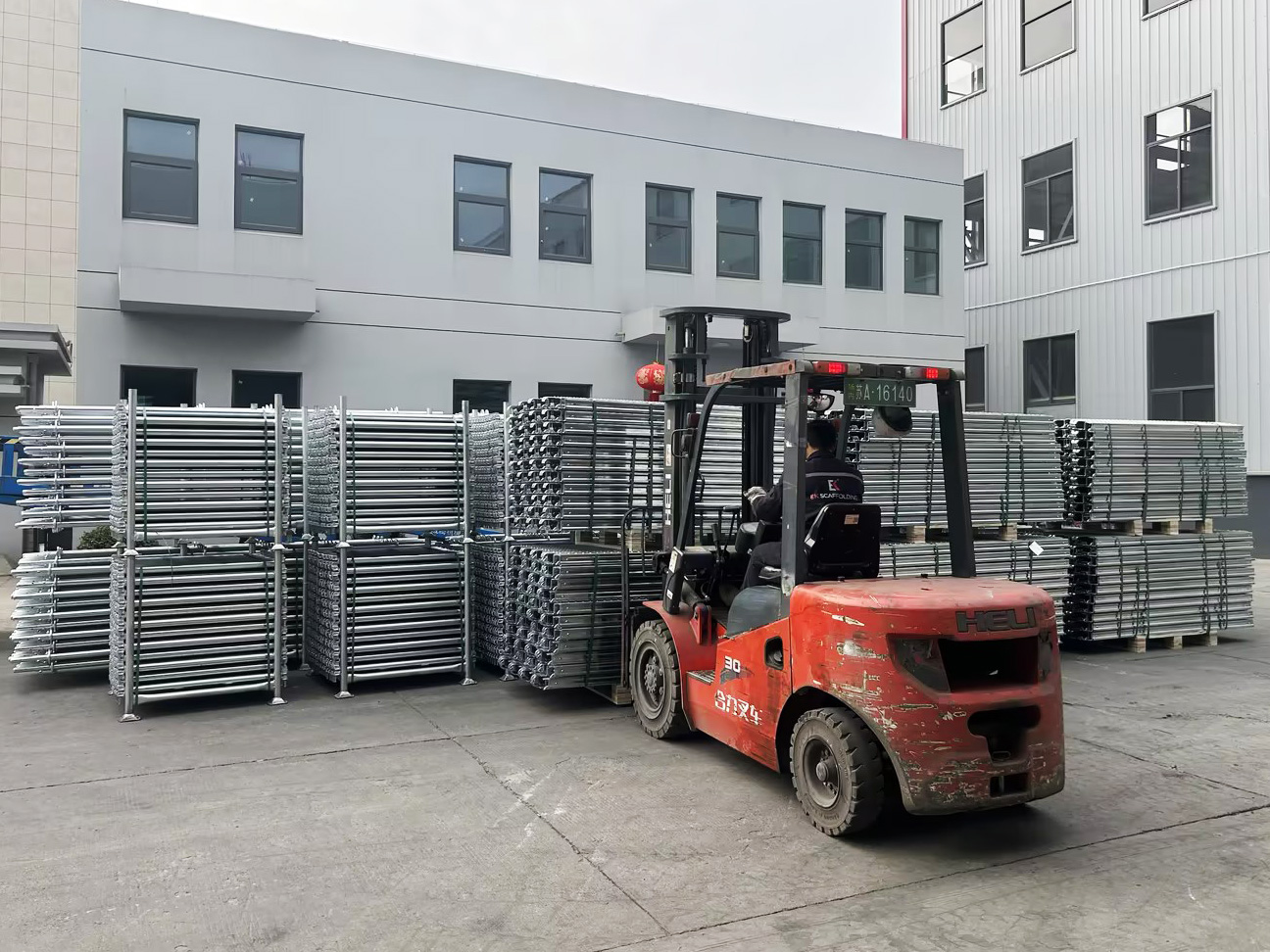

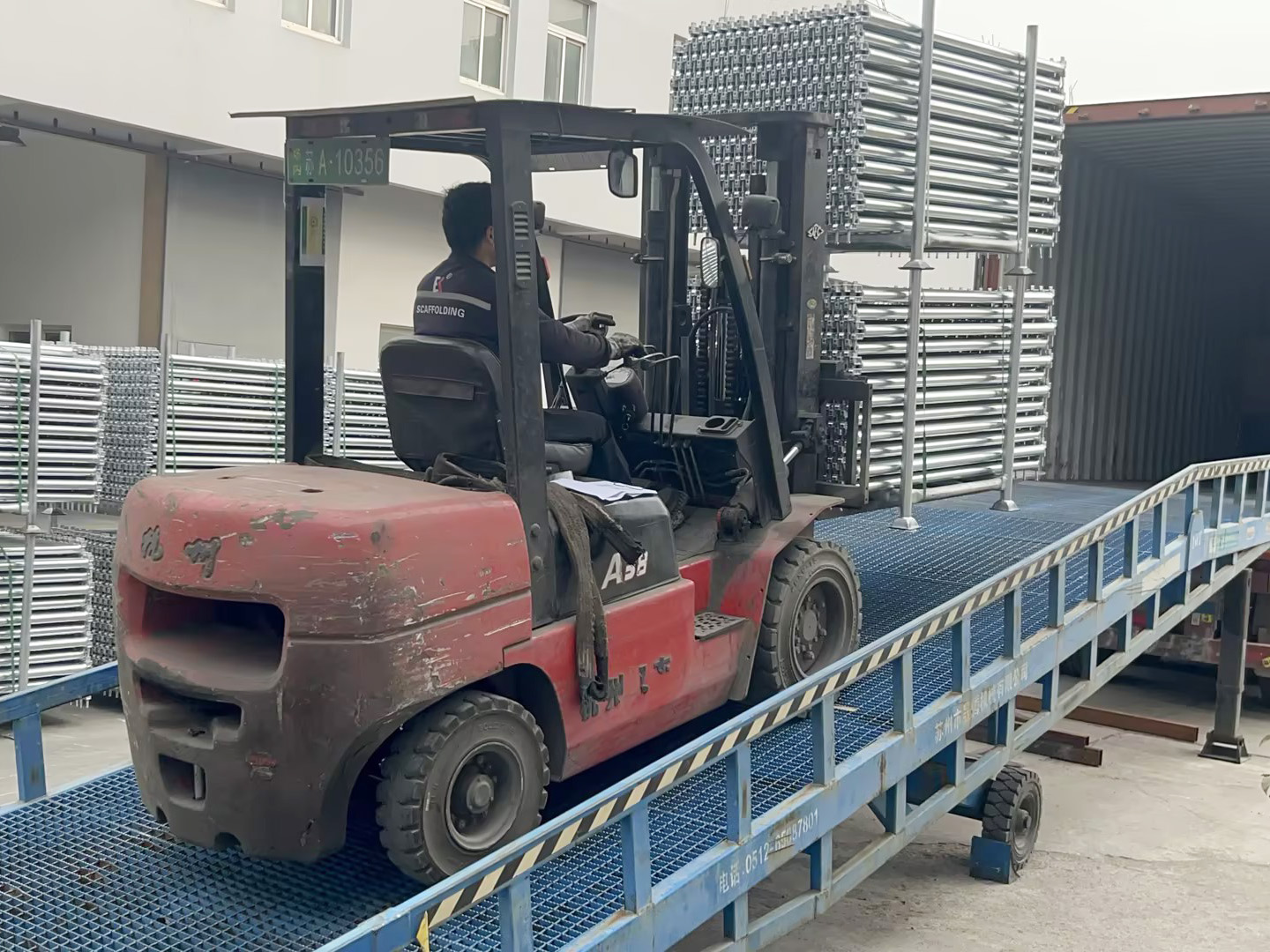

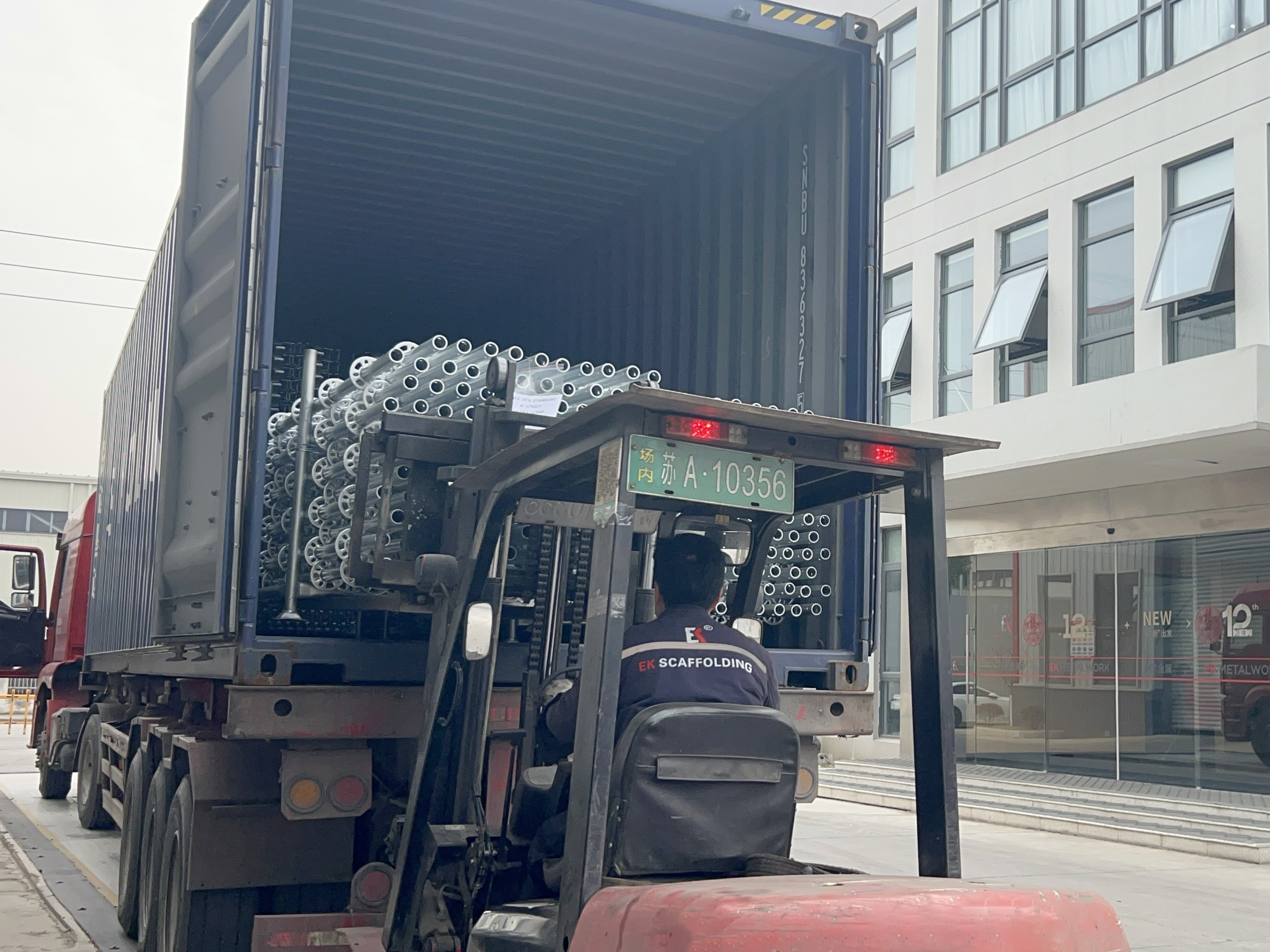

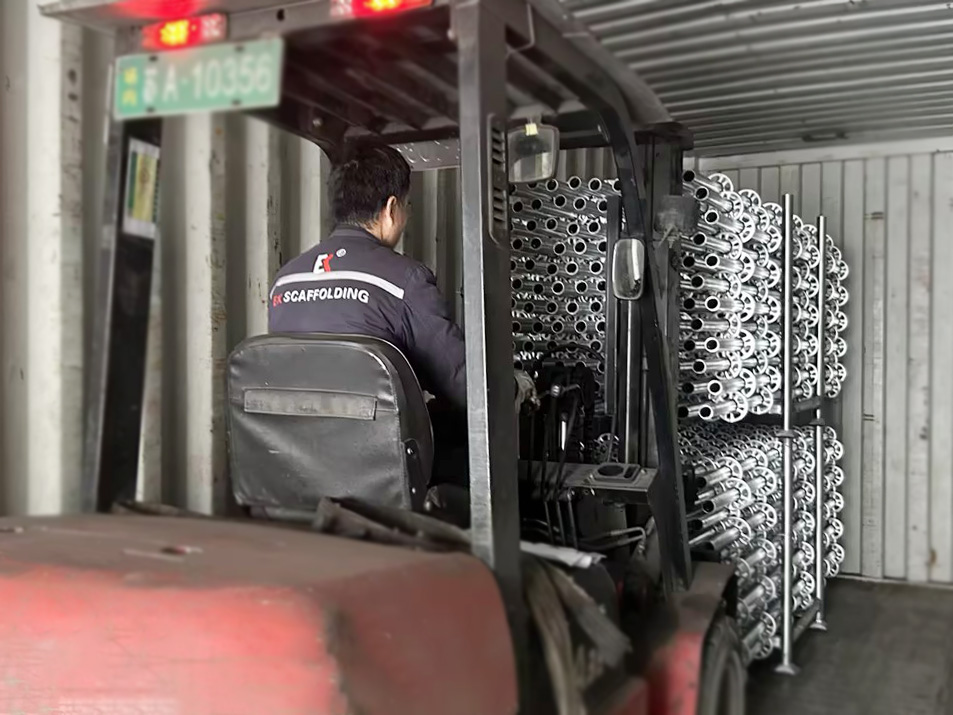

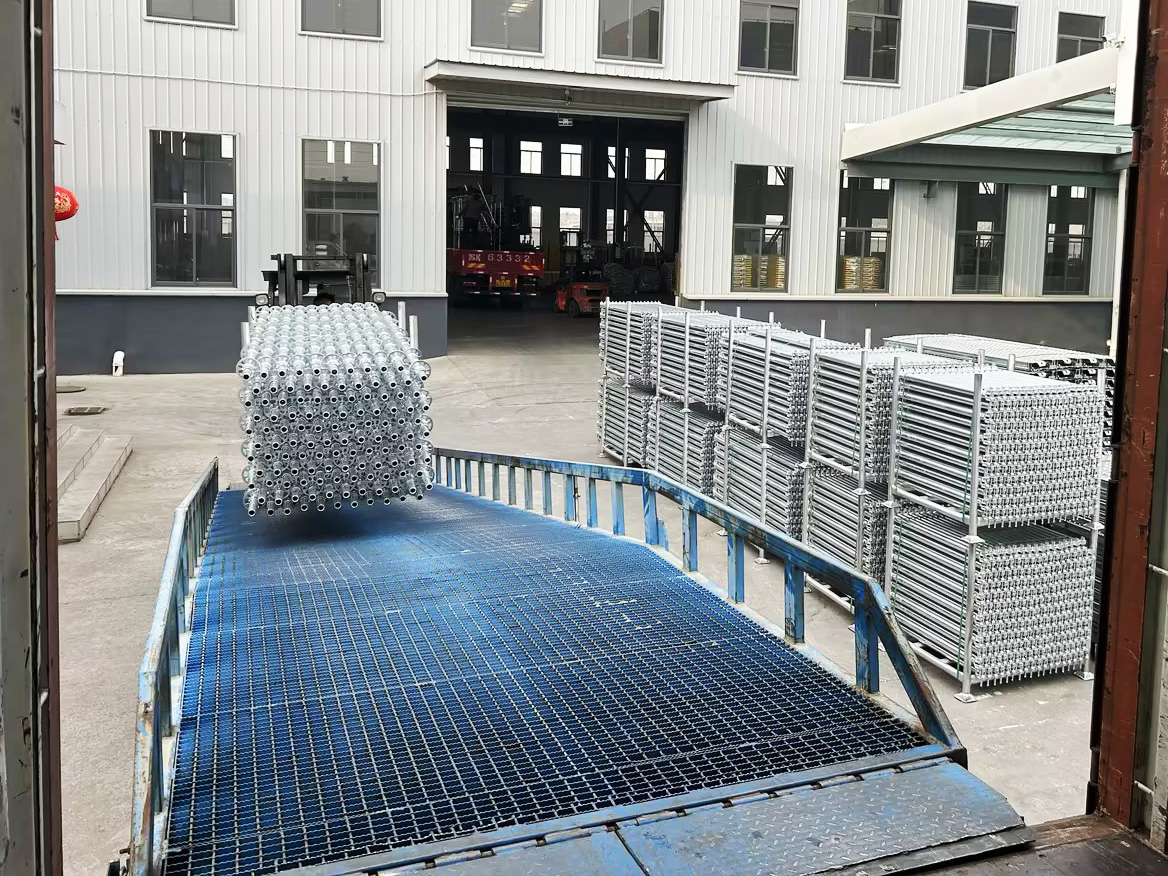

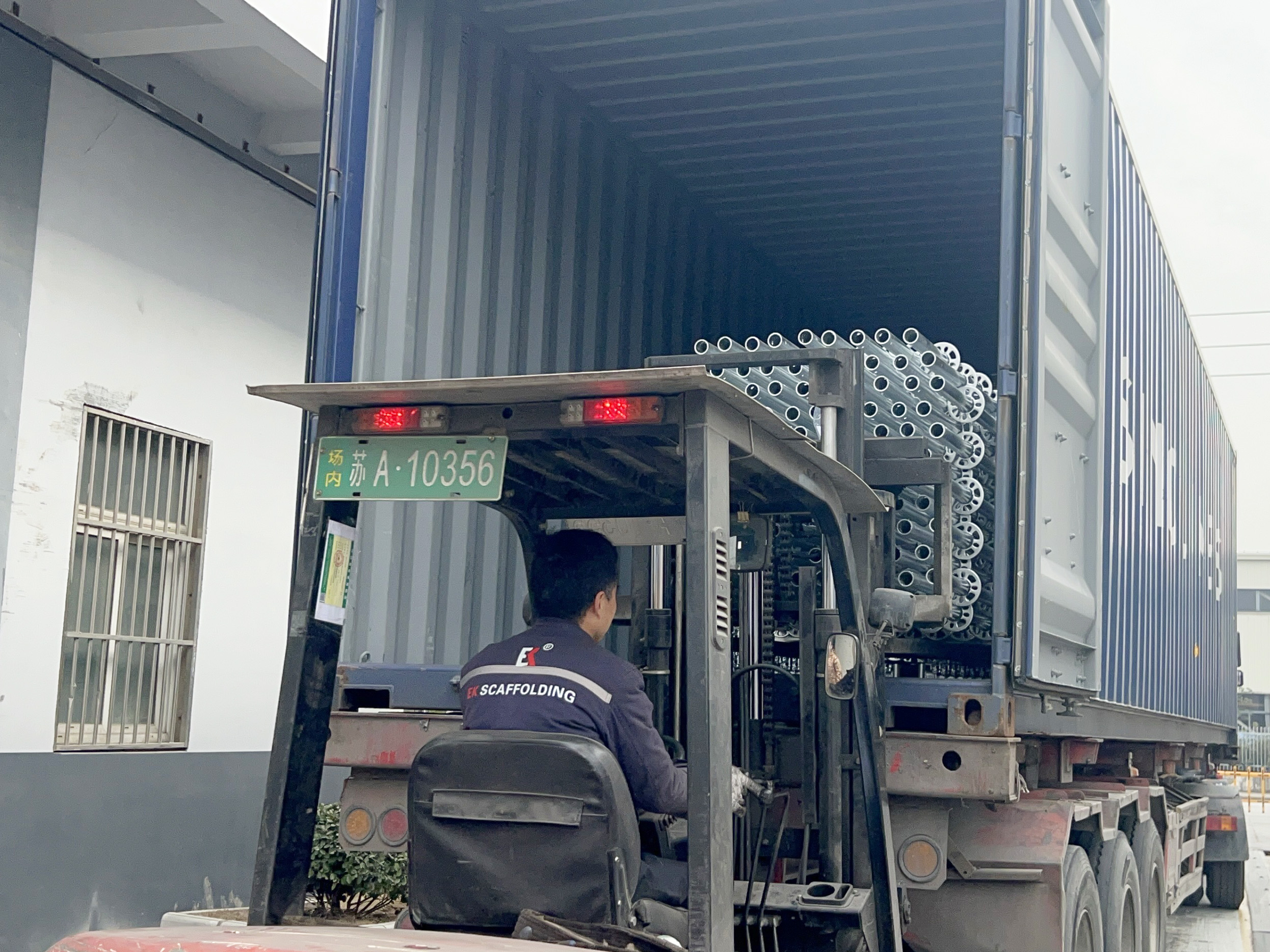

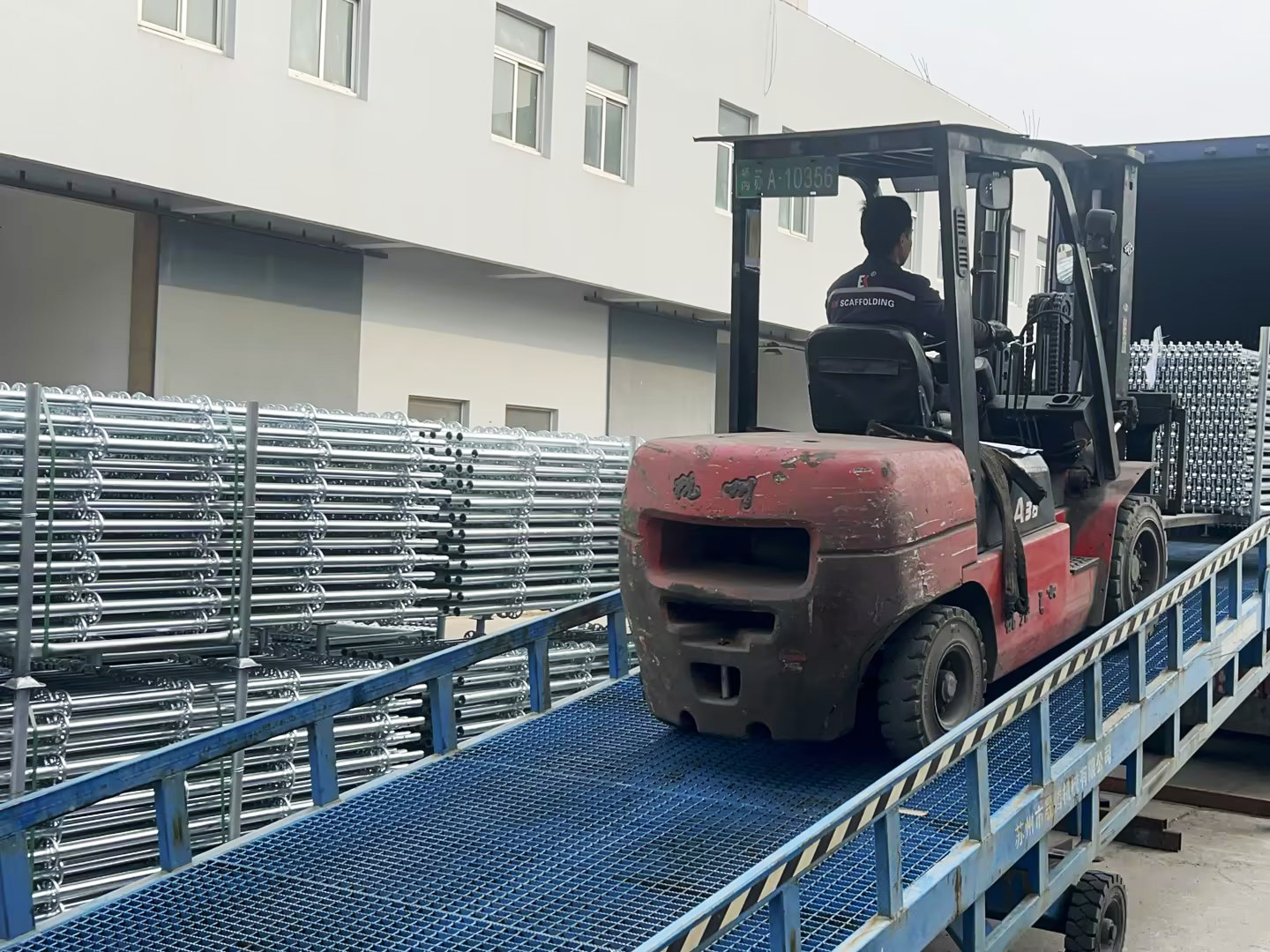

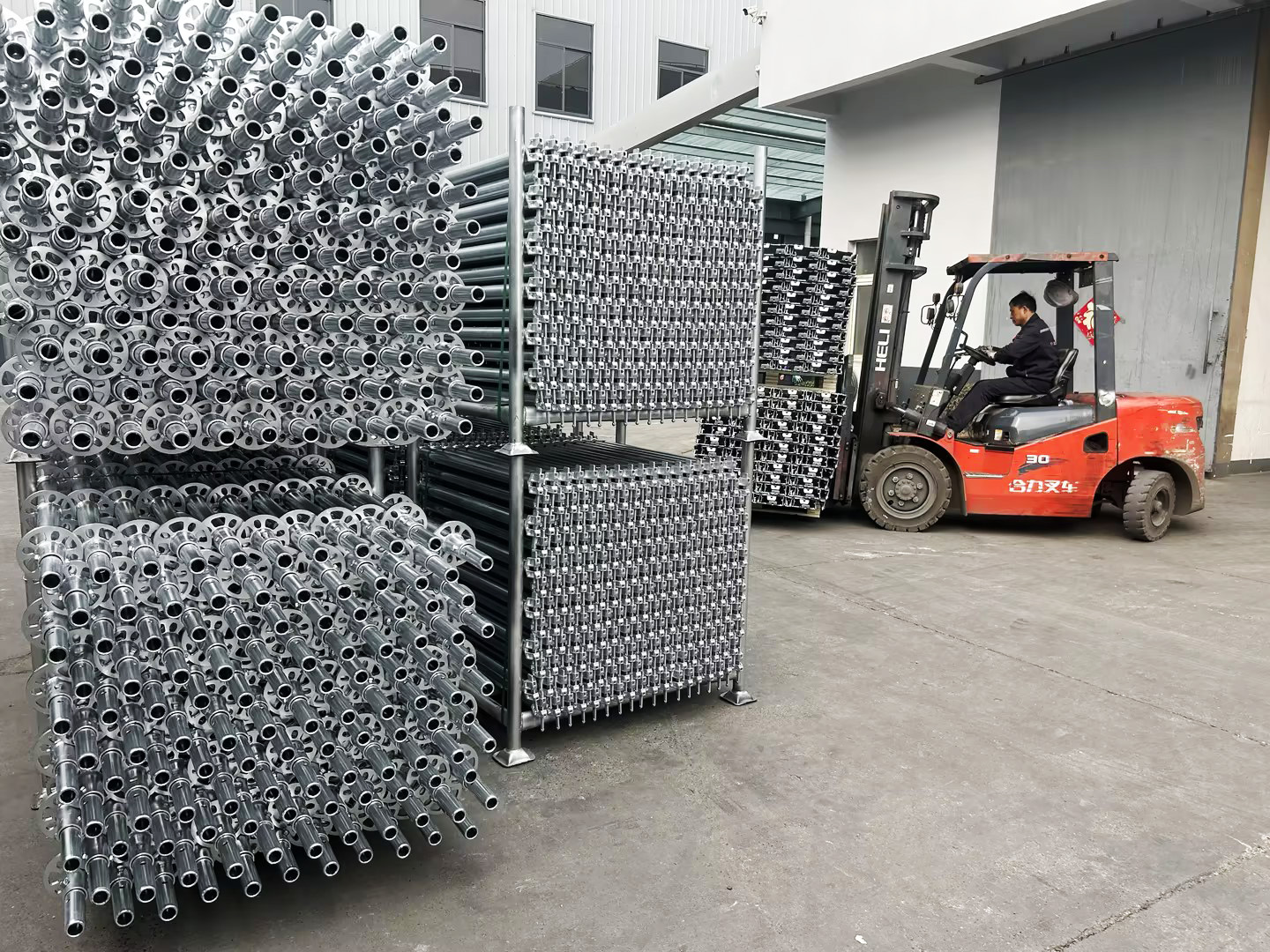

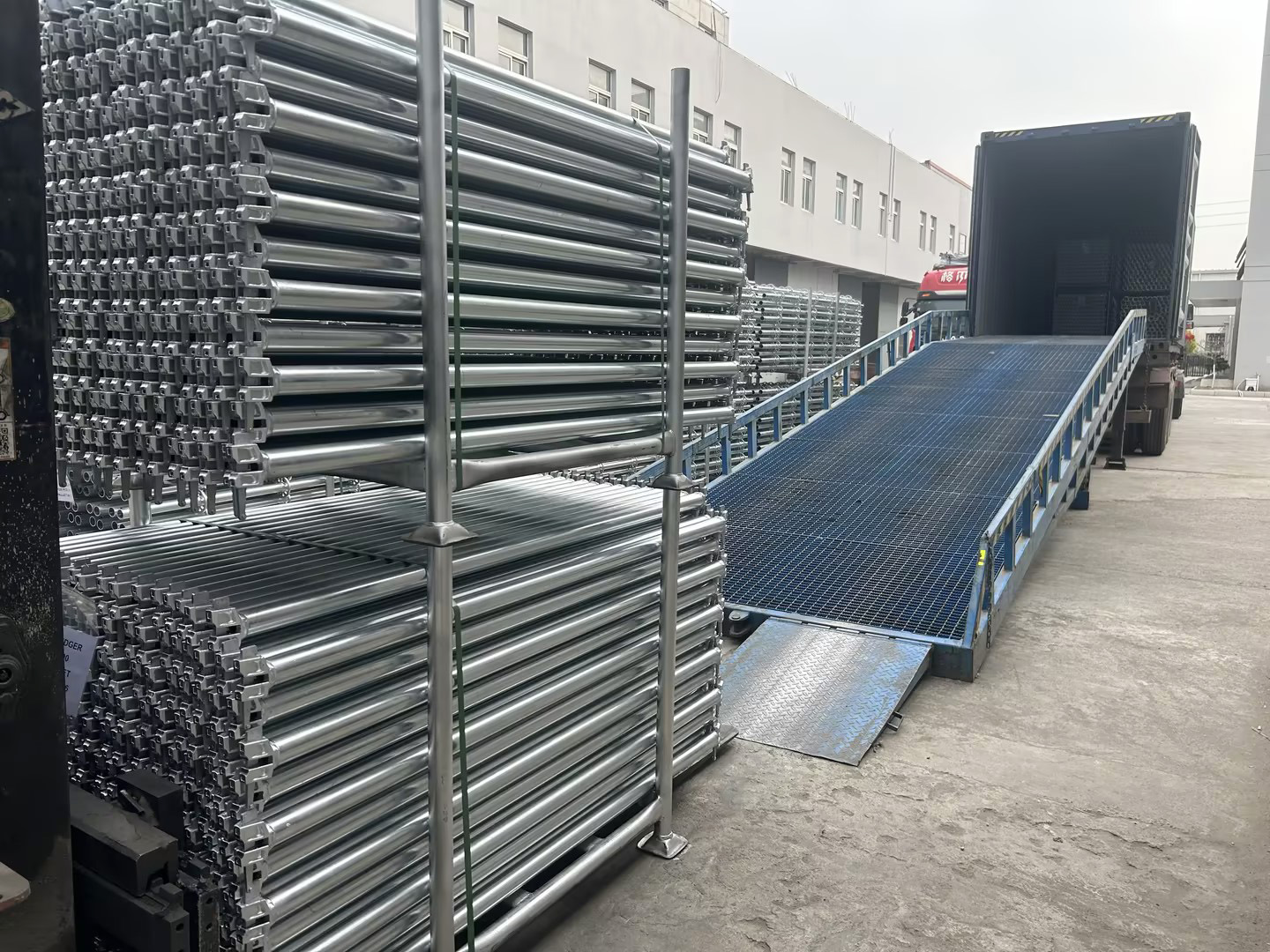

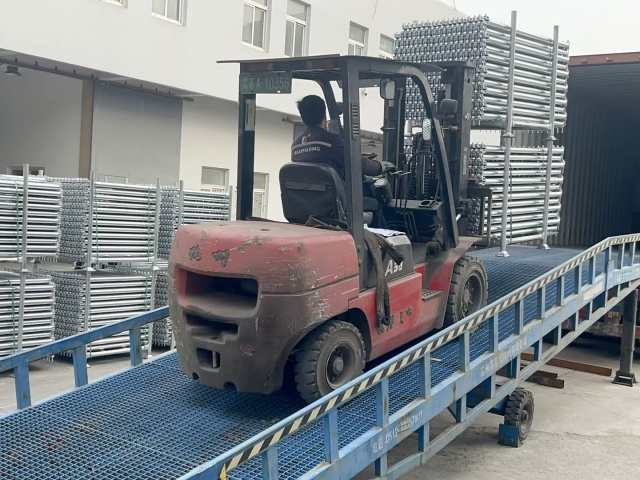

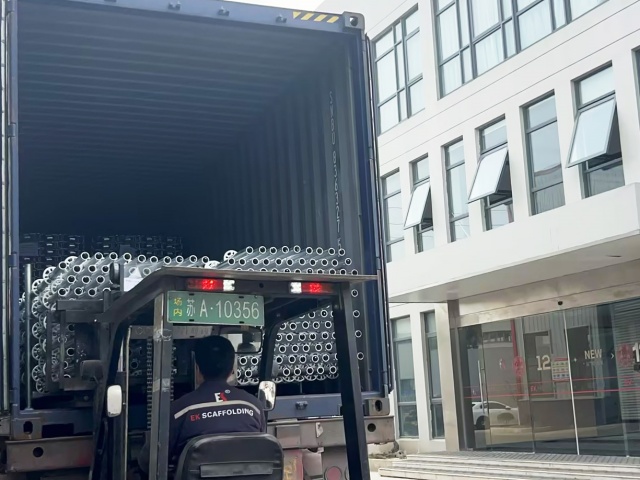

Ringlock жүйелерін және басқа компоненттерді жеткізу

Ringlock Scaffolding дегеніміз не?

Ringlock scaffolding жүйесі - әлемдегі ең танымал тірек жүйелерінің бірі, оны Ring Lock Scaffolding, Disc Lock Scaffolding немесе All Round Scaffolding деп те атайды. Модульдік тірек жүйесі ретінде ол өте әмбебап, жоғары үнемді, ыңғайлы және пайдалану жылдамырақ.

Сақиналы тірек тіректерінің материалдары және стандарттары

Ringlock тірек жүйесі EN 12810, CSA, ANSI/OSHA және AS/NZS 1576 сияқты әртүрлі ормандар қауіпсіздігі стандарттарына толығымен сәйкес келеді.

Ringlock тірек жүйесі бүкіл әлемде кеңінен қолданылды. Бұл EN 12810, CSA, ANSI/OSHA және AS/NZS 1576 сияқты әмбебап қауіпсіздік стандарттарына сәйкес келетін немесе одан асатын қауіпсіздік өнімділігі жоғары қауіпсіз тіреу жүйесі.

Зат	Техникалық сипаттамалар
Қолданылатын стандарттар	EN 12810-1 / EN 12811-1 ANSI/SSFI SC100-5/05 AS/NZS 1576
Материалдық дәрежесі	Q355B / S355JR (тік стандарттар) Q235B / S235JR (көлденең кітапшалар / диагональды жақшалар)
Беттік өңдеу	Ыстық мырышталған (ISO 1461 стандартына сәйкес)
Мырыш жабынының қалыңдығы	Орташа қалыңдығы ≥ 80μm (немесе қажетінше реттеледі)

Ringlock Scaffolding қандай компоненттерден тұрады?

Сақиналы тірек құрылымының өзегі оның жеке құрамдас бөліктерінде жатыр. Бұл бөліктерсіз тіреуіштер жүйесін құрастыру немесе пішін алу мүмкін емес. Бөлшектердің алуан түрлілігі болса да, бірнеше негізгі құрамдас бөліктер өте маңызды; олар бүкіл құрылымның жерде берік және сенімді түрде тік тұруын қамтамасыз етеді.
Розеткалар: бұл стандарттарды (тік тіректерді) құрылымдық тұрақтылықты арттыруға арналған бухгалтерлік кітаптармен (көлденең арқалықтар) байланыстыратын байланыс нүктелері ретінде қызмет етеді.
Бухгалтерлік кітапшалар: Бухгалтерлік журналдар - тіректерді құрастыру және салу үшін қажетті жүк көтергіш беттерді қамтамасыз ететін көлденең тірек арқалықтар.
Стандарттар: Стандарттар тіреу жүйесінің негізгі құрылымдық элементтері болып табылады. Бұл тік тіректер тіректерді қажетті биіктікпен және құрылымдық беріктікпен қамтамасыз етеді.
Диагональды жақшалар: Бұл бұрыштық тірек элементтері құрылымның ауытқуын болдырмау үшін қолданылады, осылайша жалпы тұрақтылықты қамтамасыз етеді.
Негізгі жағалар: тірек мойынтіректері тірек нүктелері ретінде әрекет етеді, бұл орманның тік тұруын және жерге сенімді түрде бекітілгенін қамтамасыз етеді.

Негіз ұясы : Негізгі ұялар тіреу функциясын орындайды, бұл тірек тіректерінің тұрақты және тік күйінде қалуын және жерге мықтап бекітілгенін қамтамасыз етеді.
Болат тақтайшалар : бұл жұмысшылар жүретін платформа бетін құрайды. Олар персоналдың тіреуіш ішінде қозғалуы және жұмыс істеуі үшін өту жолдары ретінде қызмет етеді, бұл берік және сенімді тіреуді қамтамасыз етеді.
Қорғаулар: құрылымның шеттерінде орналасқан, персоналдың бүйірлерінен құлап кетуіне жол бермеуге және пайдалану қауіпсіздігін қамтамасыз етуге арналған қорғаныс тосқауылдары.
Саусақ тақталары: Құралдар мен материалдардың тіреуіштен құлап кетуіне жол бермеуге арналған, негізде орналасқан төмен профильді тосқауыл компоненттері.

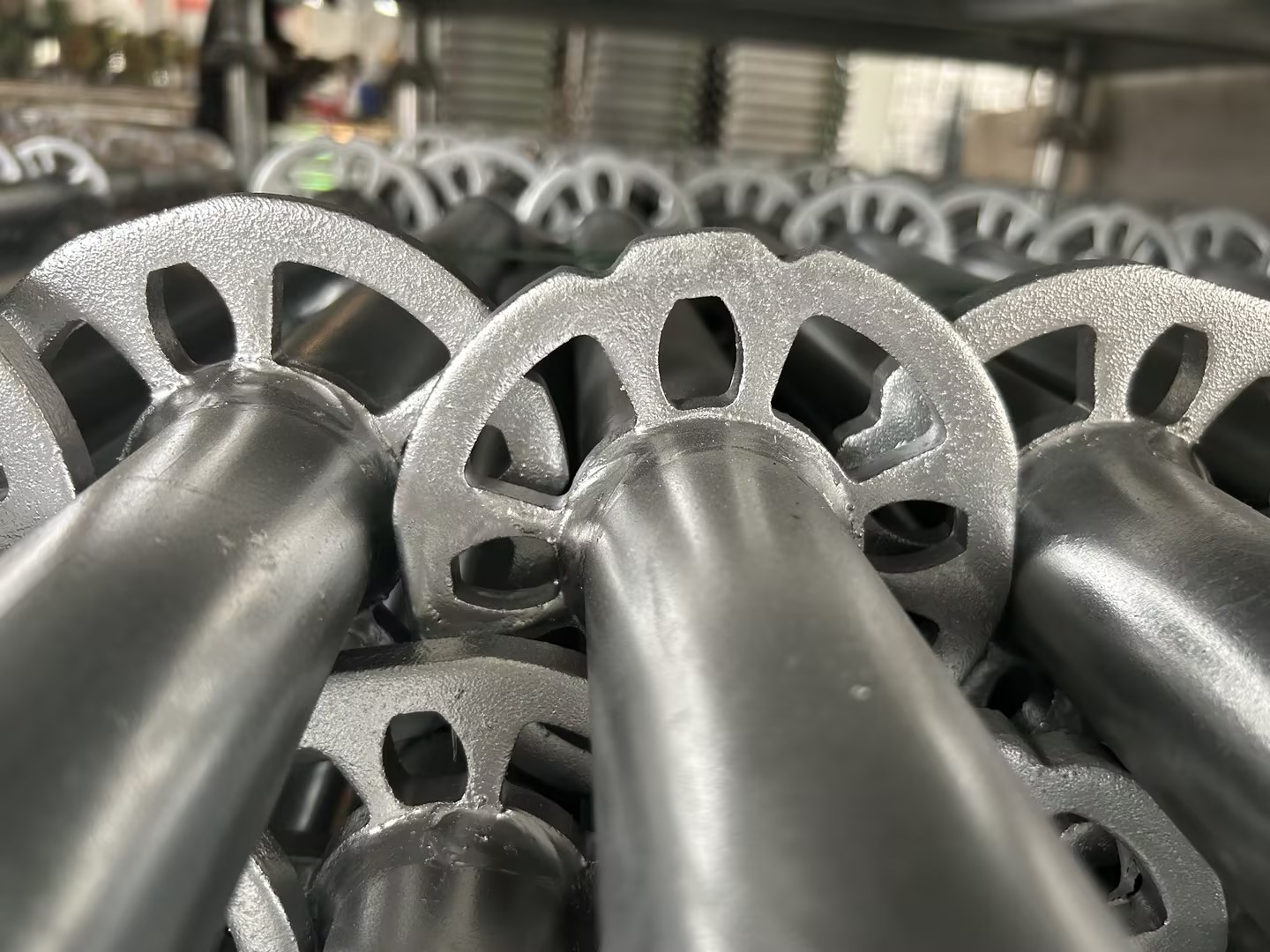

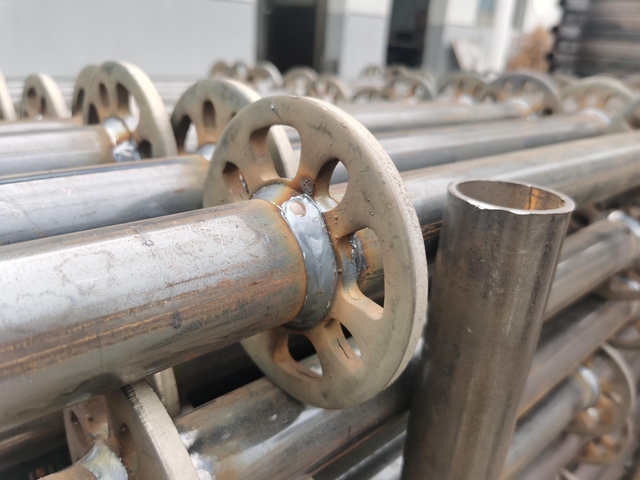

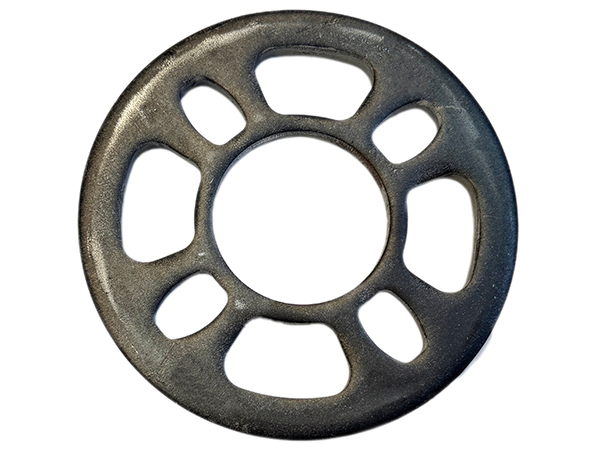

Розетка

Розетка қосылымы сақиналы құлыпты тіреу жүйесінің құрылымдық өзегі ретінде қызмет етеді. Әрбір розеткада төрт үлкен саңылау және төрт кішкентай саңылау бар, олар сегіз түрлі бағыттағы тік стандарттармен бір уақытта қосылуға мүмкіндік беретін кітапшалар, диагональды жақшалар, арқалықтар және үшбұрышты жақшалар сияқты құрамдас бөліктерге мүмкіндік береді. Бірегей сегіз тесігі бар геометриялық конфигурациясының арқасында бұл қосылым нүктесі толық 360 градус қосылымды жеңілдетеді. Біздің сақиналы розеткамыз қалыңдығы 10 мм болатын Q355B болаттан жасалған және Golden Lion автоматтандырылған дәнекерлеу машиналарымен орындалатын айналмалы тігісті дәнекерлеу процесін пайдалана отырып, тік стандарттармен үздіксіз біріктірілген. Бұл процесс қосылу нүктелерінің жоғары беріктік пен жартылай қатты сипаттамаларға ие болуын қамтамасыз етеді, осылайша EN 12810 стандартында өнеркәсіптік және теңіз құрылыстары жобалары үшін қарастырылған жүк көтеру талаптарын толығымен қанағаттандырады.

Басу	Типтік мән	Ескертпелер
Үлкен тесіктер	4	Диагональды жақшаларды қосу үшін қолданылады; 45° пен 60° диапазонында бұрышты реттеуге мүмкіндік береді.
Кішкентай тесіктер	4	Бухгалтерлік кітаптарды қосу үшін қолданылады; дәл 90° тік бұрышты қосылымды қамтамасыз етеді.
Розетка диаметрі	123 мм	Стандартты салалық спецификация.
Розетка қалыңдығы	10 мм	Штамптау немесе дәл құю арқылы жоғары берік болат пластинадан жасалған.
Материал	Q355B / S355JR	Дәнекерлеудің тұтастығын қамтамасыз ету үшін тік стандарттар материалына сәйкес келеді.
Кесу сыйымдылығы	25,0 кН	Бір түйінге тік ығысу жүктемесі.
Бұралмалы қаттылық	0,8-1,0 кНм/рад	Жел жүктемелері кезінде тіректердің тербелу амплитудасын анықтайды.

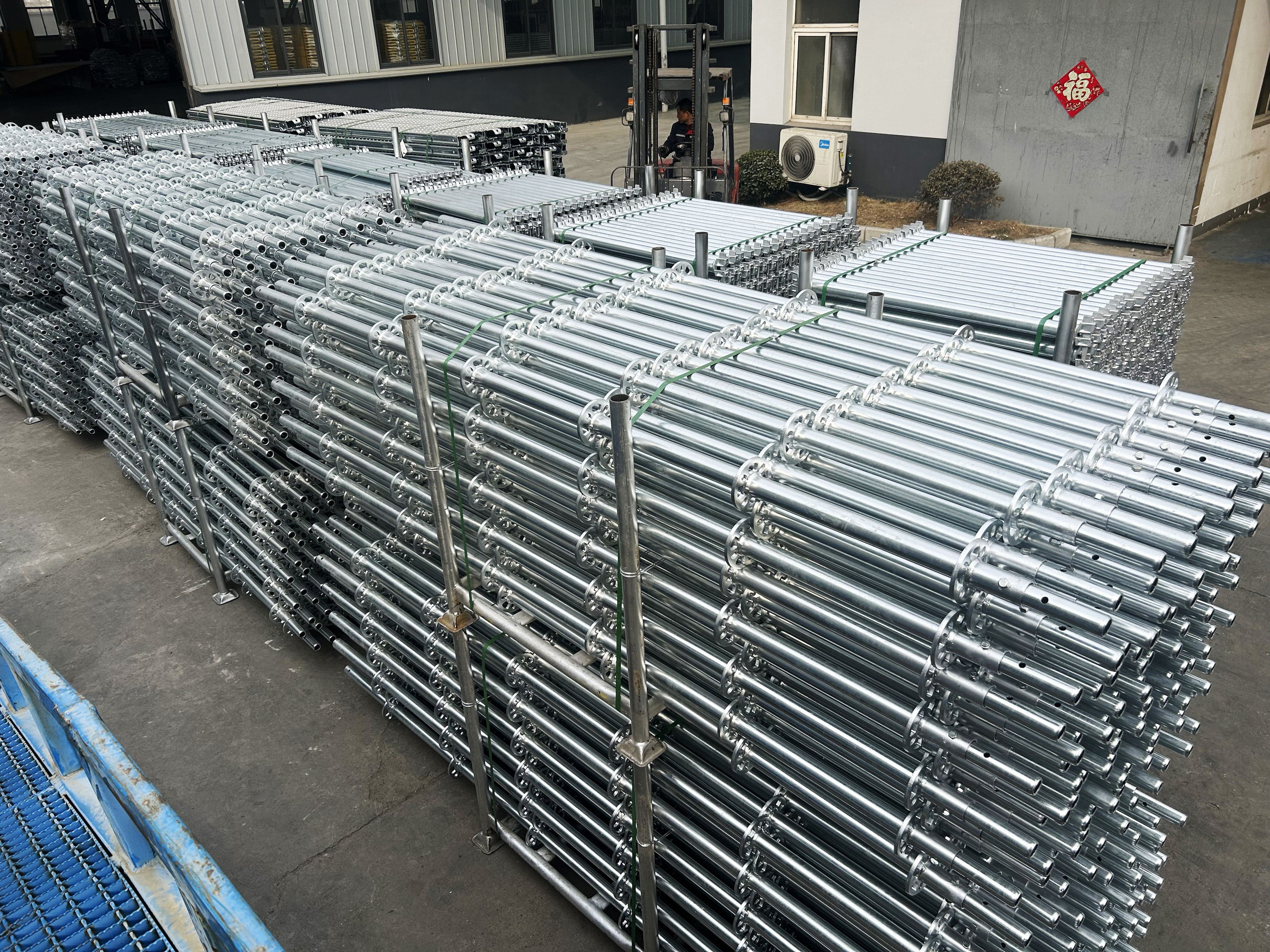

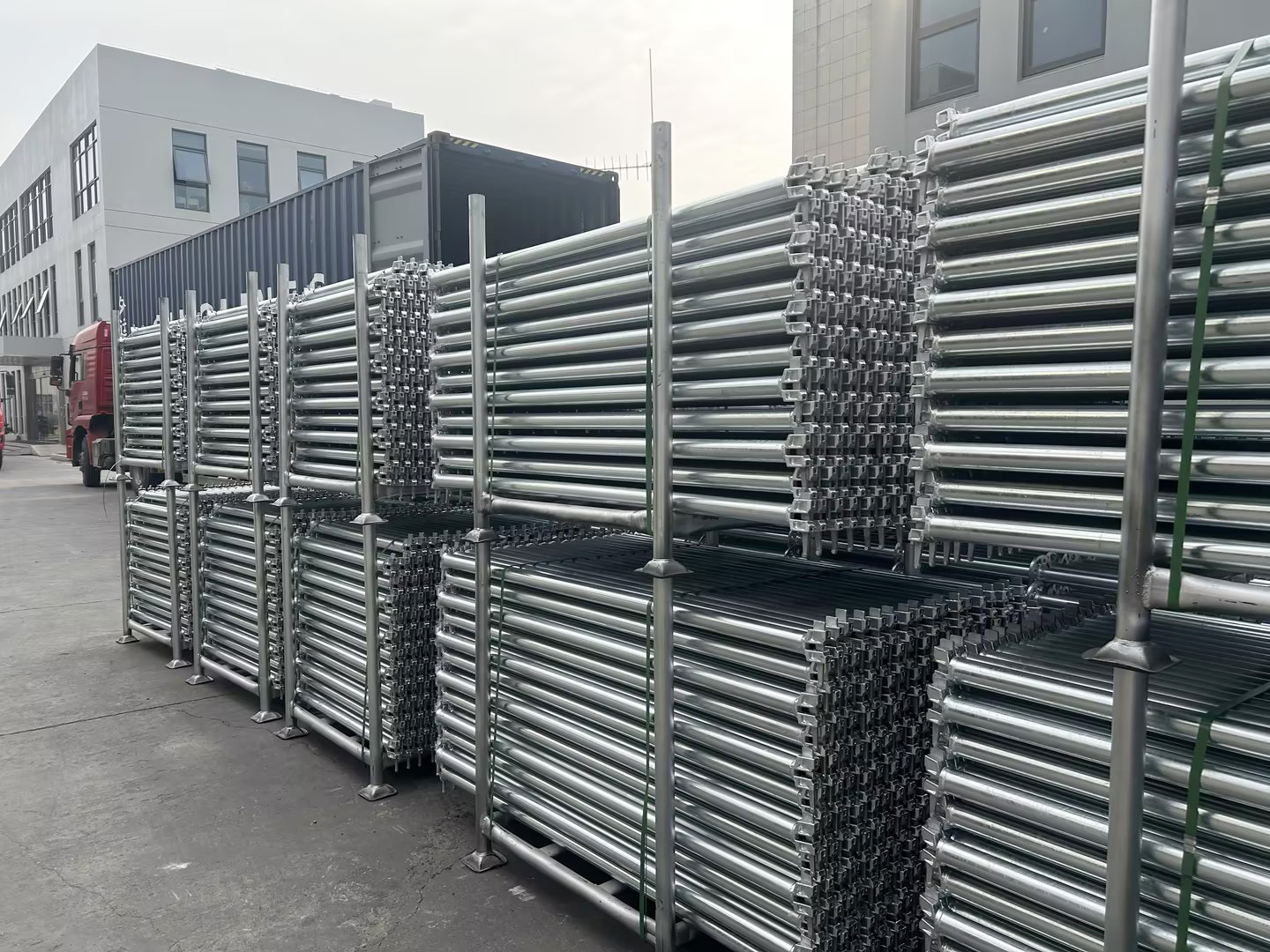

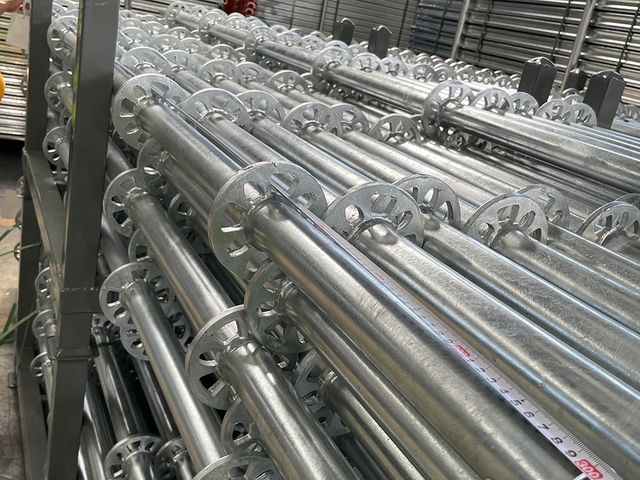

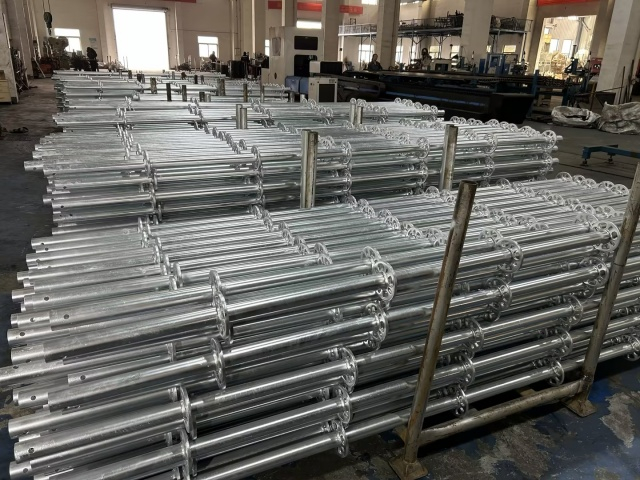

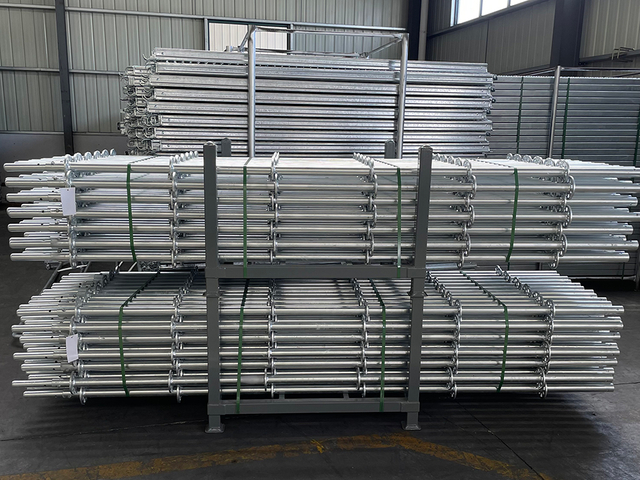

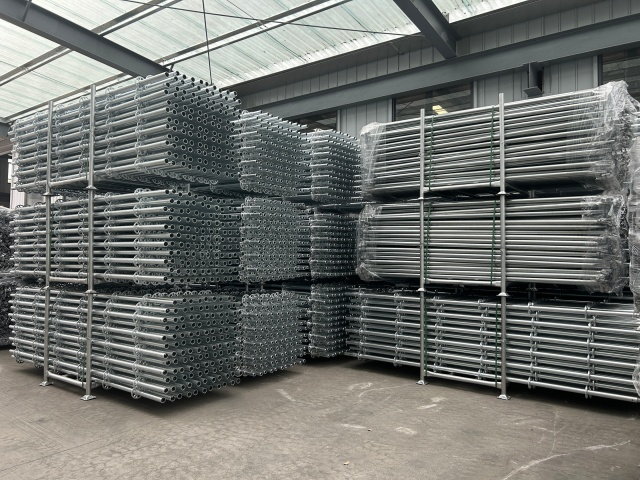

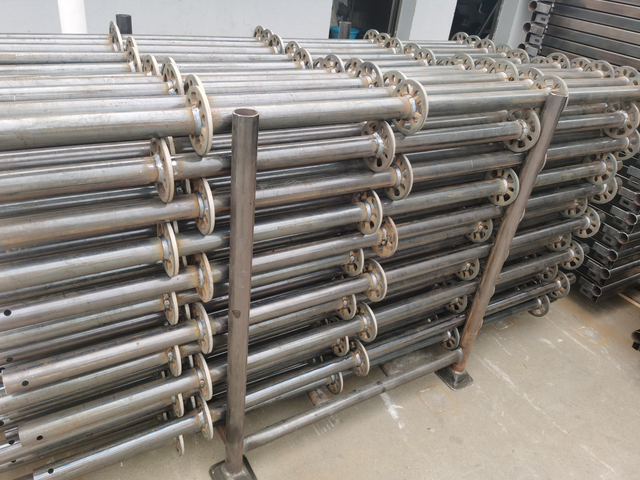

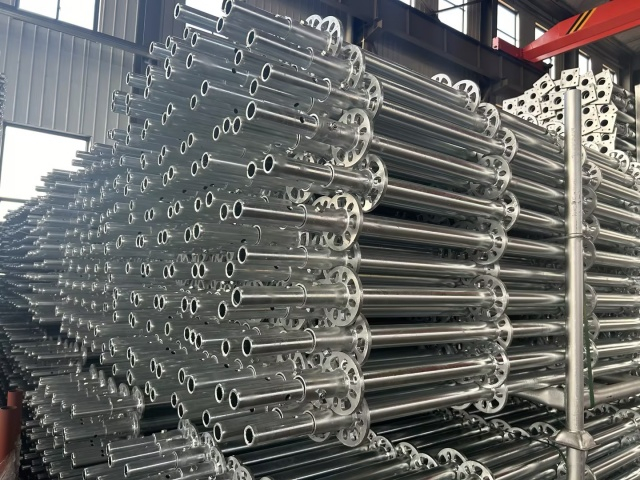

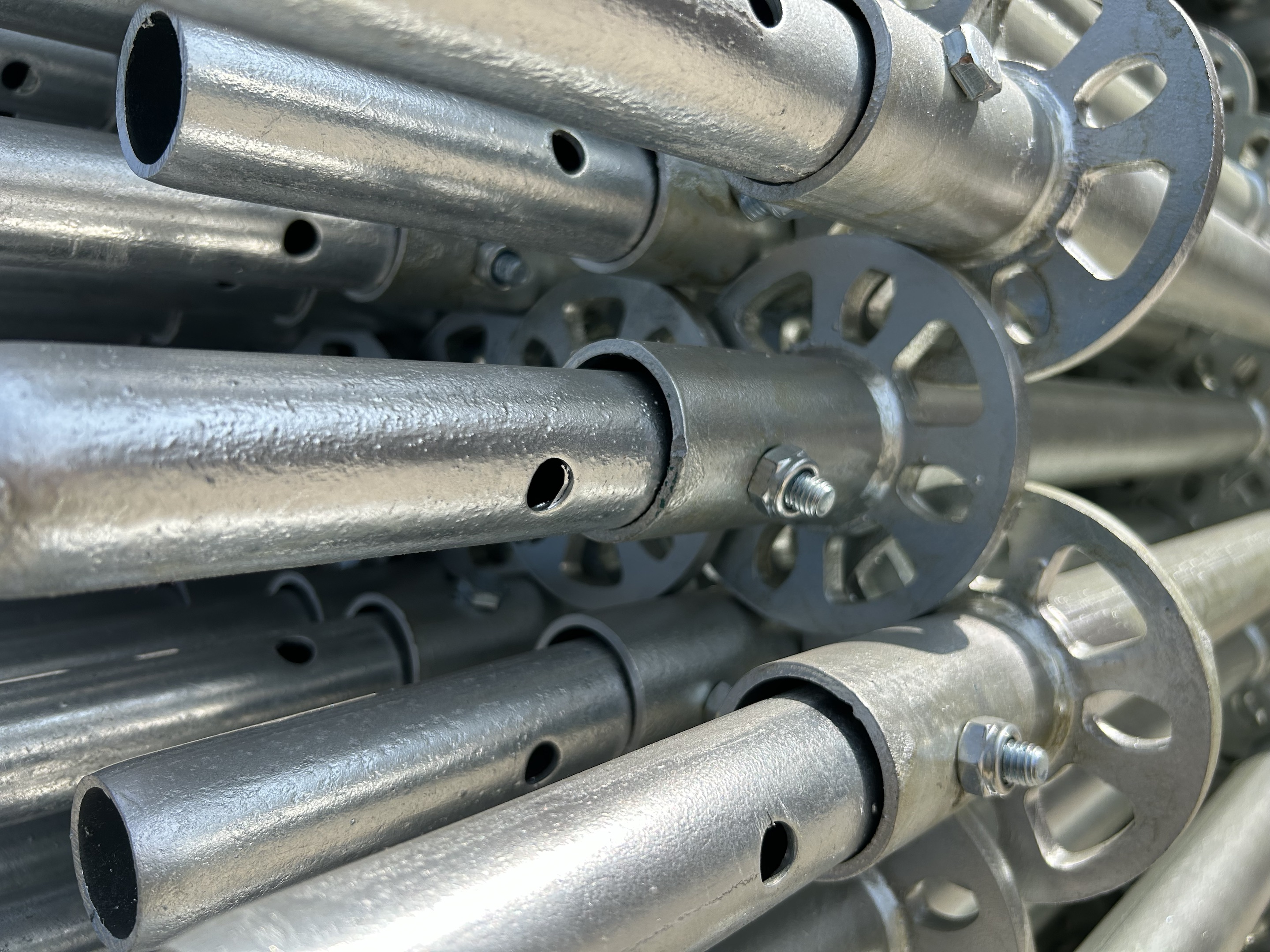

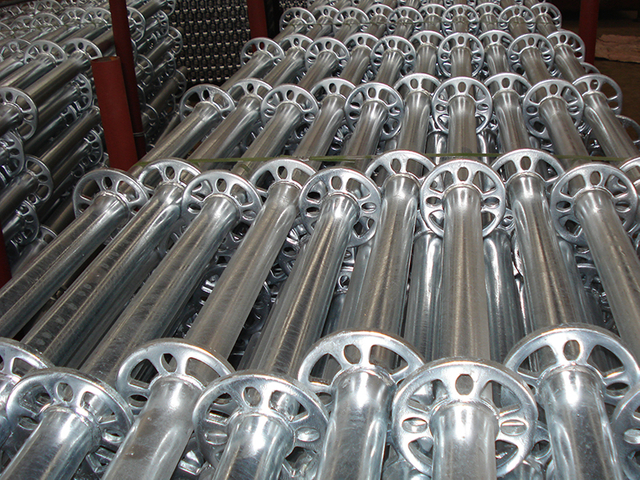

Ringlock Standard

Модульдік тірек құрылымында сақиналы бұғаттау стандарты тік құрамдас ретінде қызмет етеді. Ол жасалған . сыртқы диаметрі тиісінше 48,3 мм және 60 мм Бұл диск жүйесіндегі стандарттар биіктігі әдетте 0,5 метрден 4 метрге дейін ауытқиды. Сақиналық блок жүйесіндегі басқа құрамдас бөліктердің, мысалы, кітапшалар, қиғаш жақшалар және үшбұрышты жақшалар қосылуын жеңілдету үшін дискілер стандартқа 500 мм аралықпен дәнекерленген. болат тірек құбырынан

Ri nglock Vertical / Standard – түтікпен Q345 болат түтіктер 48,3 х 3,2 мм
Код	Зат	Сыртқы диаметрі × Қабырғасының қалыңдығы	Ұзындық		Салмақ
Ek-rls001	Ringlock стандарты 0,5 м	48,3*3,2/3,25/4,0	0,5м	1'8 «	3.2 кг	7,1лкс
Ek-rls002	Ringlock стандарты 1,0 м	48,3*3,2/3,25/4,0	0,5м	3'3 «	5.5 кг	12,2лбек
Ek-rls003	Ringlock стандарты 1,5 м	48,3*3,2/3,25/4,0	1.5м	4'11 «	7,0 кг	15.5LBS
Ek-rls004	Ringlock Standard 2.0m	48,3*3,2/3,25/4,0	2.0м	6'7 «	10.2кг	22.5LBS
Ek-rls005	Ringlock Standard 2.5m	48,3*3,2/3,25/4,0	2.5м	8'2 «	11.7 кг	25.8LBS
Ek-rls006	Ringlock Standard 3.0m	48,3*3,2/3,25/4,0	3.0М	9'10 «	14.9 кг	32,8 фунт

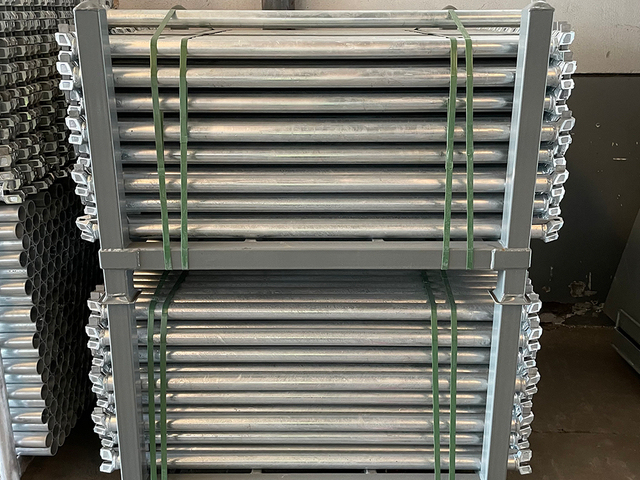

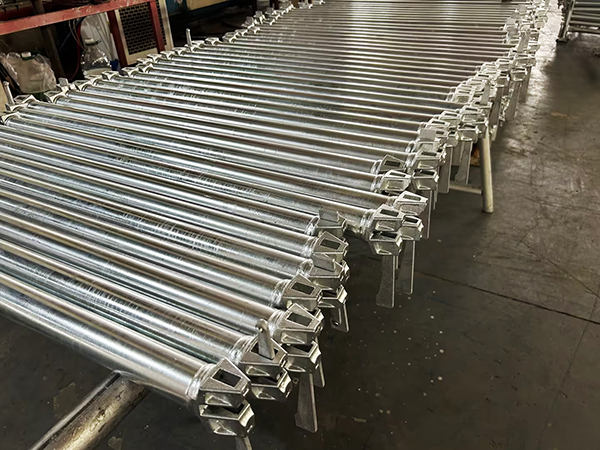

Қоңыраулы тіреуіш

Сақиналық бұғаттау контекстінде бухгалтерлік кітап әдетте сақиналы құлыпты тірек жүйесі ішінде көлденең құрылымдық құрамдас ретінде қызмет ететін «O-типті» көлденең жолаққа арнайы сілтеме жасайды. Бұл сақиналы құлыпты тіреуіш кітапшасы сыртқы диаметрі 48,3 мм болат тірек түтіктерінен жасалған; екі шеті де шойын болаттан жасалған бухгалтерлік бастиектермен және сына түйреуіштермен жабдықталған, олар арқылы кітап тірек стандартында (тік тіректер) орналасқан розетка саңылауларына сенімді түрде бекітіледі.

Ringlock Ledger – Spigot көмегімен Q345 болат түтіктер 48,3 х 3,2 мм
Код	Зат	Сыртқы диаметрі × Қабырғасының қалыңдығы	Ұзындық		Салмақ
Ek-rls001	Ringlock Ledger 0,5M	48,3*2,75/3,0/3,2	0,5м	1'8 «	3.2 кг	7,1лкс
Ek-rls002	Ringlock Ledger 1,0M	48,3*2,75/3,0/3,2	0,5м	3'3 «	5.5 кг	12,2лбек
Ek-rls003	Ringlock Ledger 1,5M	48,3*2,75/3,0/3,2	1.5м	4'11 «	7,0 кг	15.5LBS
Ek-rls004	Ringlock Ledger 2.0M	48,3*2,75/3,0/3,2	2.0м	6'7 «	10.2кг	22.5LBS
Ek-rls005	Ringlock Ledger 2,5M	48,3*2,75/3,0/3,2	2.5м	8'2 «	11.7 кг	25.8LBS
Ek-rls006	Ringlock Ledger 3.0M	48,3*2,75/3,0/3,2	3.0М	9'10 «	14.9 кг	32,8 фунт

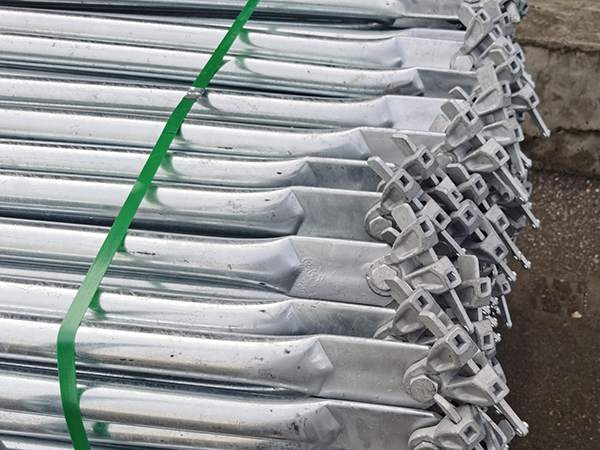

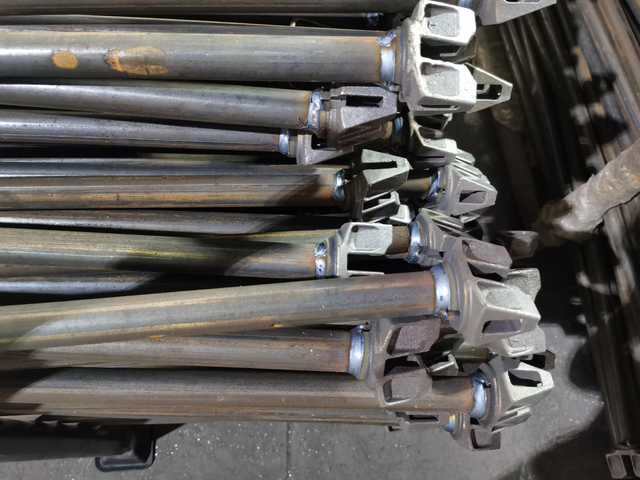

Бухгалтерлік кітаптың соңы

EK Scaffolding компаниясы шығарған бухгалтерлік ұштары ZG230-450 маркалы болаттан құйылады, 25 кН-ға дейінгі ең аз біріктіру беріктігіне жетеді. CNC технологиясын қолдана отырып, дәлдікпен өңделген бұл кітап ұштары розетка стандарттарына дәл сәйкестікті қамтамасыз ететін нақты өлшемдерге ие, осылайша құрылымдық ауытқуды тиімді азайтады. Golden Lion автоматтандырылған дәнекерлеу машиналарының көмегімен дәнекерленген олар берік тігістермен және біркелкі беріктігімен сипатталатын толық енетін дәнекерлеуге қол жеткізеді, өткізіп алған немесе әлсіз дәнекерлеуге байланысты тәуекелдерді толығымен жояды. Бұл 50 метрден асатын биік биіктіктегі жұмыс орталарында да тірек платформасының әрқашан қатты және тұрақты болып қалуын қамтамасыз етеді.

Ringlock Scaffolding Ledger Ends үшін өндірістік процестерді салыстыру

Санат	Құйма болат кітапшасының соңы (инвестициялық құю)	Престелген болат кітапшаның ұшы (штампталған/дәнекерленген)	Жалған бухгалтерлік кітаптың соңы
Қолдану сценарийлері	Негізгі экспорттық үлгі; қазіргі уақытта халықаралық нарықтағы ең кең таралған стиль, жоғары сапалы инженерлік жобаларда жиі қолданылады.	Экономикалық модель; әдетте өте қатаң шығындарды бақылау талаптары бар жобаларда кездеседі.	Ауыр жүкті инженерлік модель; қауіпсіздік талаптары өте қатаң болатын ауыр тірек жүйелерінде (мысалы, көпірлер, электр станциялары) пайдаланылады.
Өндірістік процесс	Кремний ерітіндісін немесе су шынысын қамтитын дәл құю процесін пайдаланады.	Қалың болат табақтарды қалыптарды пайдаланып штамптау арқылы қалыптасады, содан кейін олар болат құбырлардың ұштарына дәнекерленген.	Болат материалды жоғары температурада соғуға ұшырату арқылы өндіріледі.
Негізгі ерекшеліктері	Тегіс бетті өңдеу және өте жоғары өлшемдік дәлдік, бұл Ringlock розеткасымен тамаша үйлесуге мүмкіндік береді.	Салыстырмалы түрде қарапайым құрылым және жеңіл салмақ.	Кеуектілігі немесе құм қосындылары іс жүзінде жоқ, тығызырақ ішкі металл түйіршік құрылымына ие.
Артықшылықтары	Жоғары беріктік және тамаша консистенциясы; түйін қосылымының бұралу қаттылығын айтарлықтай арттырады.	Өте төмен құны және қысқа өндіріс мерзімі.	Ерекше қаттылық; қатты суықта немесе қатты әсер ететін ортада сынғыш сыну қаупінсіз тамаша жұмыс істейді.
Кемшіліктері	Жоқ	Байланыс аймағы әдетте құйылған кітап ұштарынан кішірек; ауыр жүктемелер кезінде локализацияланған деформацияға көбірек бейім, нәтижесінде төзімділік сәл төмендейді.	Ең жоғары өндіріс құны; сыртқы әрлеу әдетте құйылған құрамдас бөліктерге қарағанда аз тазартылады.

Құйма болат муфтасының өнімділік сипаттамалары

Құбыр диаметрі	48,3 мм (стандартты тірек болат түтіктің сыртқы диаметрі)
Салмақ	0,4 кг - 0,6 кг
Жақ ашу	11 мм – 12 мм (қалыңдығы 10 мм дискілерді орналастырады)
Сына тесігінің диаметрі	7 мм – 9 мм (Стандартты сына түйреуіштермен үйлесімді)
Алдыңғы профильдің қисаюы	48,3 мм тік стандарттардың қисаюына дәл сәйкес келеді
Қауіпсіз ығысу жүктемесі	25,0 кН
Созылу күші	65,0 кН
Дәнекерлеудің енуі	100% айналмалы ену дәнекерлеу

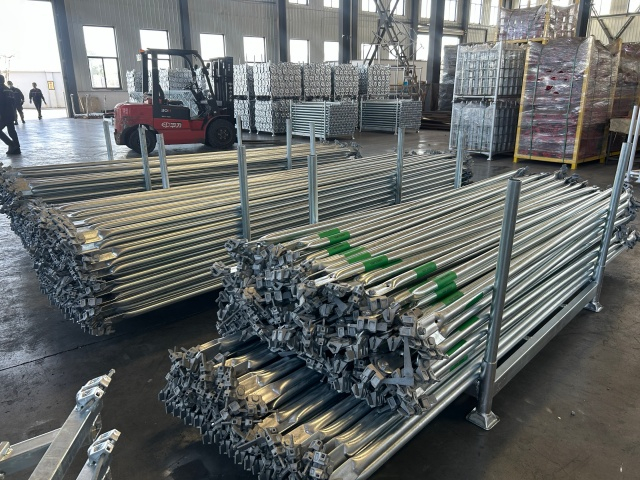

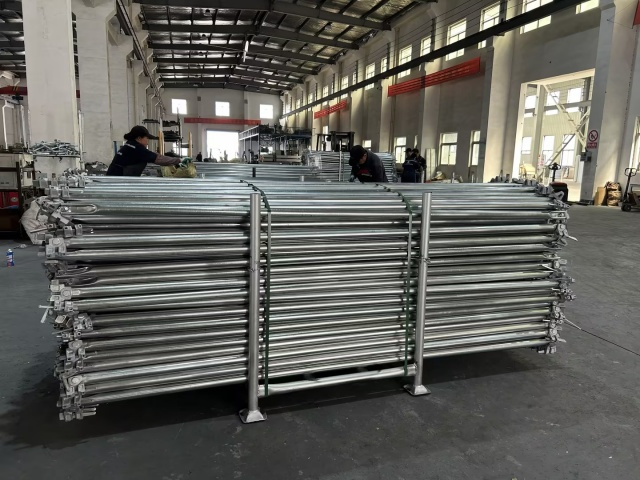

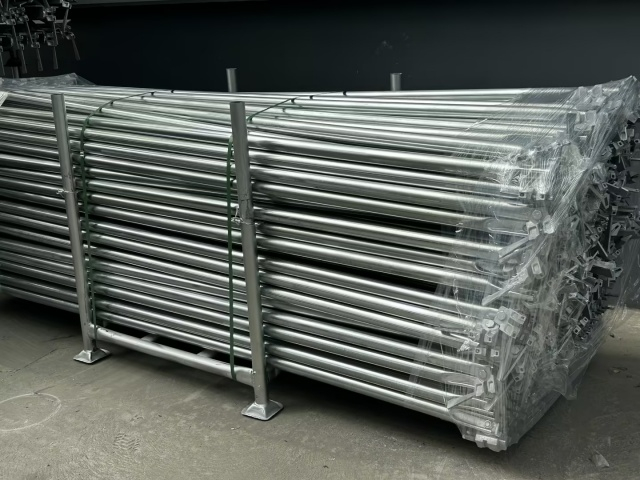

Қоңырау диагона

Сақиналы тірек тіректері үшін диагональды тірек көлденең жазықтықта орнатылған диагональды тірек болып табылады. Ол тіреуіштер жүйесінің тұрақтылығын қамтамасыз етуге, жүк көтергіш ауырлық орталығының ығысуын тудыруы мүмкін бүйірлік деформацияны болдырмауға және құрылыс процесінде бүйірлік күштерге төтеп беруге қызмет етеді.

Қоңырау диагона Q235 болат түтіктер 48,3 x 2,5 мм
Код	Зат	Сыртқы диаметрі × Қабырғасының қалыңдығы	Ені	Биіктігі / көтеру	Ұзындық	Салмақ
Ek-rlb001	Сақина құлпы диагональды жақша 0,65x2,0M	42,22,5/48,32,75	0,65м	2.0м	2.11м	7.7кг	17.0ль
Ek-rlb002	Сақина құлпы диагональды жақша 1,07x2,0M	42,22,5/48,32,75	1.07м	2.0м	2.27м	8.2кг	18.0ль
Ek-rlb003	Сақина құлпы диагональды жақша 1,57x2,0M	42,22,5/48,32,75	1.57м	2.0м	2.55м	9,0 кг	19.8LBS
Ek-rlb004	Сақиналы қиғаш жақша 2.13x2.0M	42,22,5/48,32,75	2.13м	2.0м	2.93м	10.1 кг	22,3лкс
Ek-rlb005	Сақина құлпы диагональды жақша 2,44x2,0M	42,22,5/48,32,75	2.44м	2.0м	3.15м	10.8 кг	23,8Lbs
Ek-rlb006	Сақина құлпы диагональды жақша 3,05x2,0M	42,22,5/48,32,75	3.05м	2.0м	3.65м	12,3 кг	27.0л

Басқа компоненттер

Базалық жаға

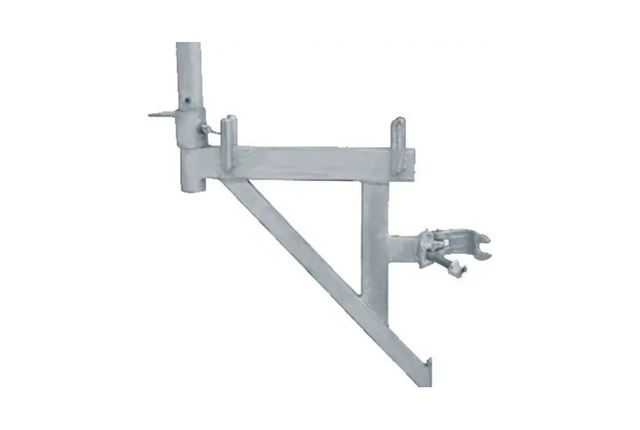

Штатив
Штатив
Штатив
Штатив
Штатив

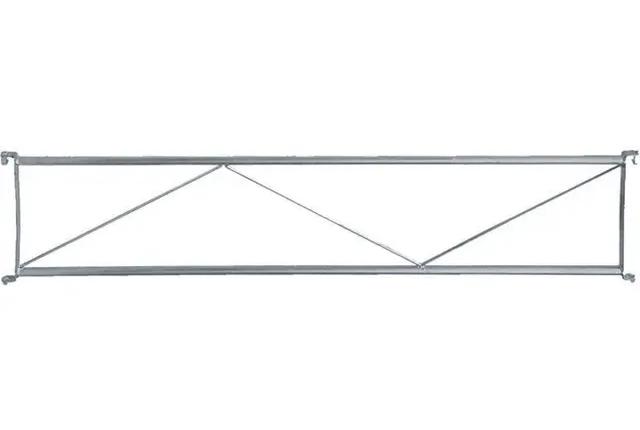

Ringlock Transom
Сақиналар

Басқа өлшемдер / компоненттер немесе бандок қажеттіліктері, бізге хабарласыңыз.

Алюминийдің сақиналық құрамдас бөліктері де бар:

Технологиялық тұрғыдан бірқалыпты болу үшін ішкі стандартты ашылу кезінде арнайы жылтырату процесі жасалды:

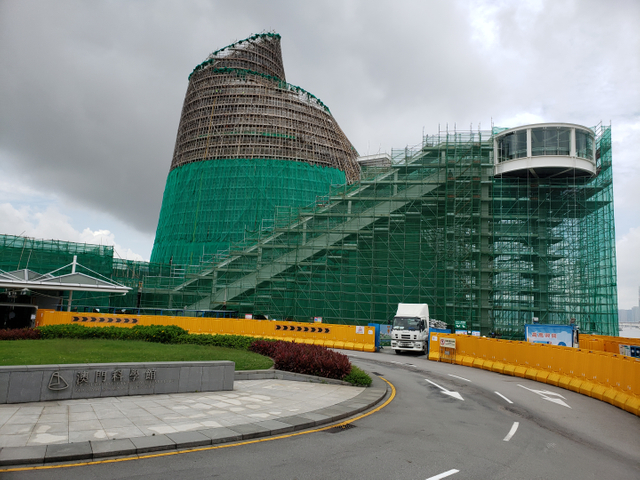

Қоңыраулы жүйенің қосымшасы

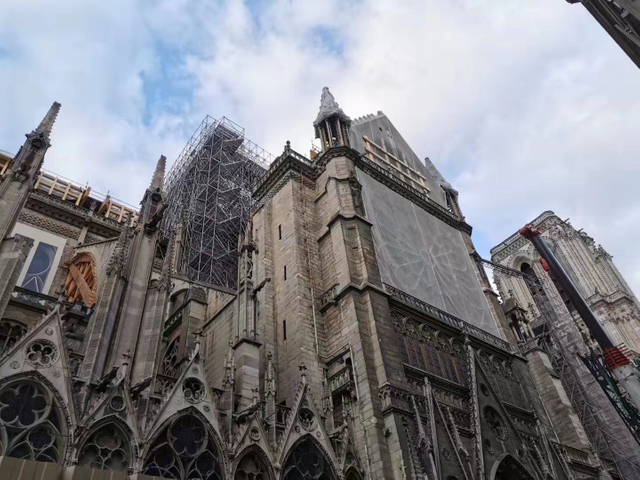

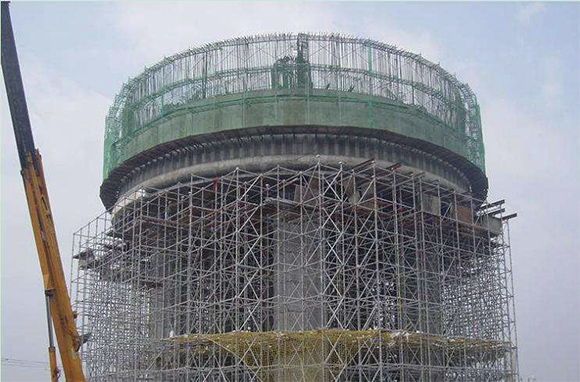

Қинауға арналған құрылыс жүйесі

Қинауға арналған сыққыш жүйе жалпы туннельдерде және басқа көпір жобаларында, электр станциялары, электр станциялары, су мұнаралары, су мұнаралары, су мұнаралары, су мұнаралары, су мұнаралары, су мұнаралары, су мұнаралары, су мұнаралары, кең ауқымды және кең ауқымды, т.ғ.д., тажина, тажина, модельдеу стендтері, баспалдақ жүйесі, Кешкі кештің сахналық монтажы, спорттық ойындардың, т.б.

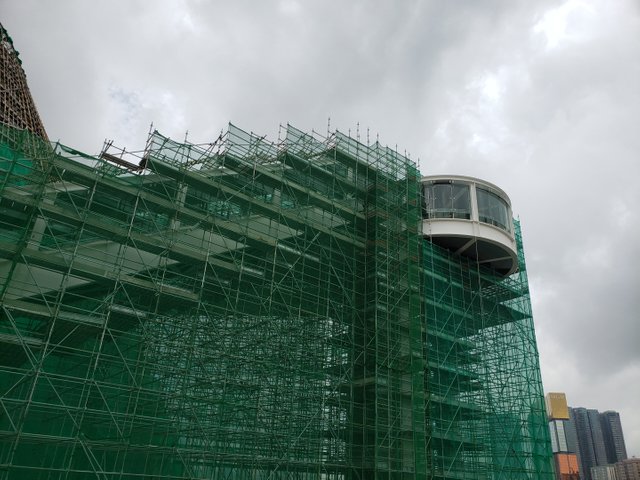

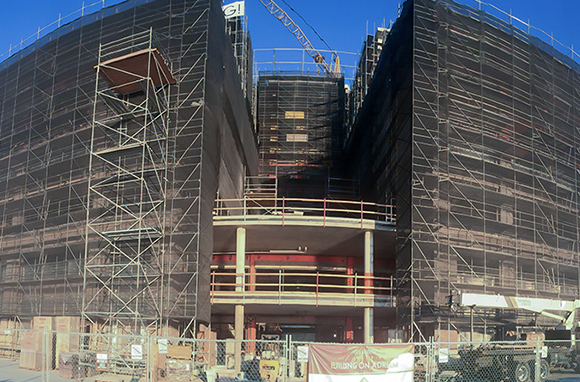

Ғимаратқа арналған резервтік жүйе

Әртүрлі құрылымдық ғимараттар үшін сақиналы блоктау жүйесін қолайлы ете алатын аз құрылымдар, ыңғайлы құрылыс және бөлшектеу, негізгі құрылым және арнайы компоненттер; ол мүшелердің үш түрінен тұрады: Ringlock стандарттары , Ringlock Ledgers және Ringlock Diagonals Brace . Бұл мүшелердің барлығы EK жасалған ормандар өндірушісінде . Біріншіден, бұл тірек конструкциясы орманның дәстүрлі жылжымалы бөліктерінің оңай жоғалу және зақымдалу мәселесін азайтады және құрылыс блогының экономикалық шығынын азайтады. Екіншіден, оның жылжымалы сақиналы бұғаттау құрамдас бөліктері жоқ, бұл орманның жылжымалы құлыптау бөліктерінен туындаған дәстүрлі жасырын қауіпті болдырмайды.
Жақсырақ кешенді артықшылықтар. Компоненттер сериялары оңай тасымалдау және басқару үшін стандартталған. Шашыраңқы және оңай жоғалатын компоненттер жоқ, аз шығын және аз инвестиция.

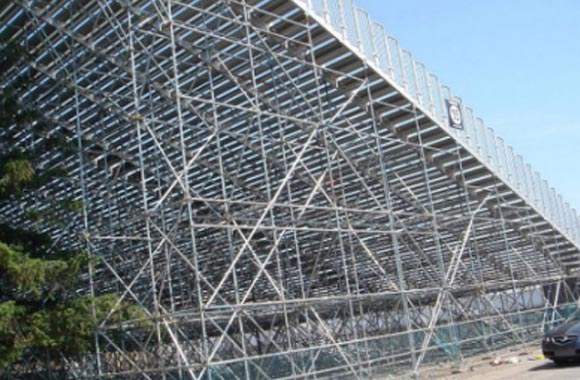

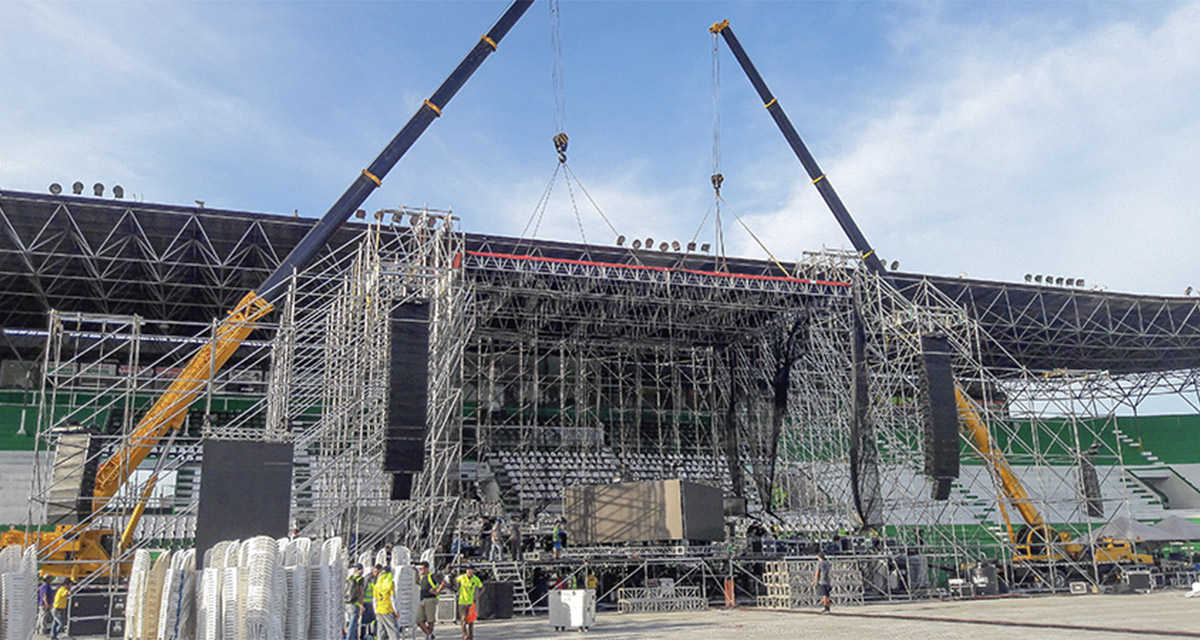

Оқиғалар үшін сақиналар жүйесі

Қинауға арналған тіреуіштерді аксессуарлармен бірге, мысалы сияқты қолдануға болады . , реттелетін негізгі ұялар, , мысалы, U ұялары , гигондар және кантилеверлер, гигондар және кантиллерлер
1) Оны кез-келген тегіс емес баурай мен сатылып алуға болады;
2) ол қадамдық трафареттерді қолдай алады;
3) Оны өткелдермен салыстыруға болады және оларды құлаққаптармен және қанаттарымен салуға болады;
4) оны өрмелеу жақтауларымен, жылжымалы жұмыс үстелінде және сыртқы иілген кадрлармен пайдалануға болады. Сонымен қатар, әртүрлі функционалды қолдау функцияларына қол жеткізу;
5) Әр түрлі кезеңдерді, жарнамалық инженериялық кронштейндерді және т.б. орнату үшін пайдалануға болады.

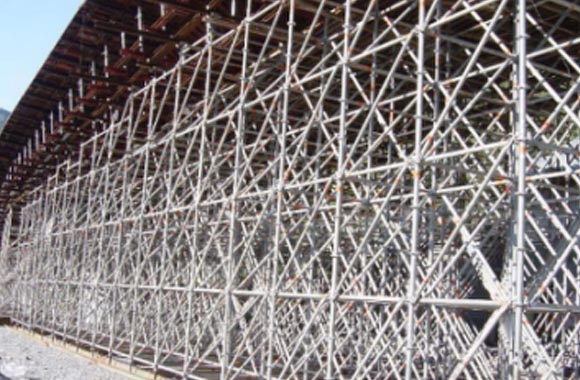

Қинауға арналған жобалар

Біздің өндірістік қуаттылығы - ай сайын 20 контейнер. Біз сіздің жобаларыңыздың жетістігін қамтамасыз етуге көмектесеміз.

Лабуан маңындағы теңіз мұнай кен орны, Малайзия

Таяу Шығыс Азиядағы мұнай өңдеу зауыты

Вьетнамдағы оқиғаларға арналған отыру жүйесі

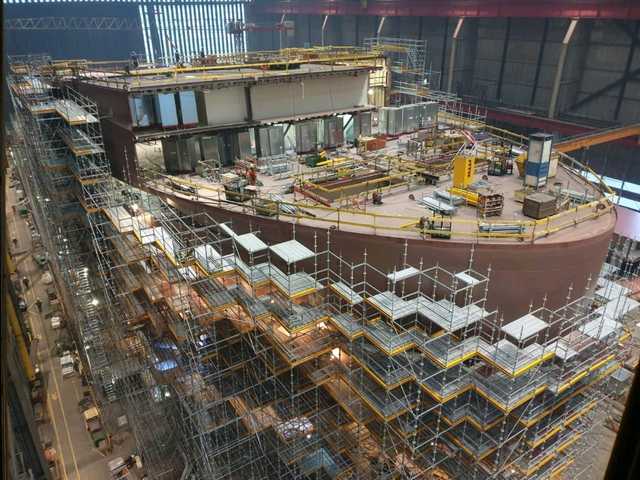

Қытайдың солтүстігіндегі кеме жасау зауыты

Қоңыраулы тіреу каталогы

Мұнда EK ринглок жүйесінің каталогы берілген. Сіз біздің барлық диагональды тіректерді, сақина құлыптау кітабын және стандартты ринглоп өнімдерін осы жерден көре аласыз.

Ringlock scaffolding каталогы сізді қанағаттандыра алмайтынын сезсеңіз, жүктеп алатын файлдарымыз да бар.

Атауы	Жүктеу
Ringlock System Catalogue.pdf	Жүктеу

Жүктеу және сұрау үшін ақысыз

Сақиналы тірек - бұл тәуелсіз сына кірістіруі бар өздігінен құлыптау механизмі. Құлыптау мен гравитацияның әсерінен кітапты сына қатайтпаса да шығару мүмкін емес. Бухгалтерлік кітапта өздігінен құлыптау функциясы бар, оны сынаны басу арқылы құлыптауға немесе алып тастауға болады, ал розетка мен құйма ұшы арасындағы байланыс беті үлкен, осылайша болат құбырдың иілу беріктігін жақсартады және стандарттың қисаюын қамтамасыз етеді.

Ringlock стандарты мен ringlock тіреуіш кітапшасы арасындағы тік көлденең ось жоғары дәлдікке ие және кернеу қасиеті ақылға қонымды. Сондықтан мойынтірек сыйымдылығы мен жалпы қаттылық үлкен, ал құрылымның тұрақтылығы күшті. Әрбір стандарт 3-4 тонна жүк көтере алады. Кронштейндердің саны дәстүрлі тіректерге қарағанда әлдеқайда аз.

Еуропа, АҚШ, австралиялық және басқалардың стандарттарына сәйкес келеді. Зертханалық тестілеуді үшінші тарап компаниясы (SGS, TUV ...) клиенттердің талаптары ретінде жасайды.

Ringlock Scaffolding және Cuplock Scaffolding және Kwikstage Scaffolding

Модульдік тірек жүйесін таңдағанда, құрастыру жылдамдығы, икемділігі, жүк көтергіштігі және құны сияқты факторларды жан-жақты ескеру қажет. Ringlock Scaffolding, Cuplock Scaffolding және Kwikstage Scaffolding қазіргі уақытта әрқайсысының өзіндік бірегей артықшылықтарына ие ең кең қолданылатын үш тірек жүйесі болып табылады.
Төмендегі кесте ғимарат құрылысына, өнеркәсіптік жобаларға немесе инфрақұрылымдық инженерия қажеттіліктеріне қай жүйе ең қолайлы екенін анықтауға көмектесетін осы үш жүйе арасындағы негізгі айырмашылықтарды сипаттайды.

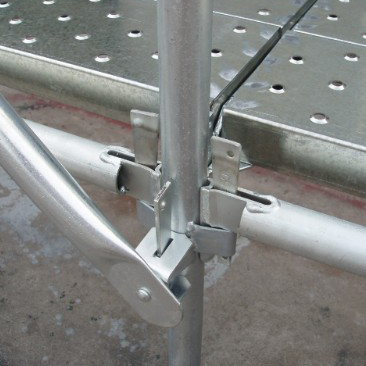

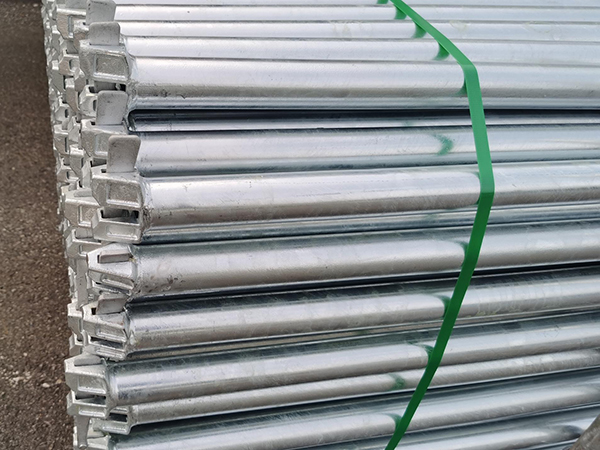

Басу	Қоңырау шыңы	Cuplock Cuplock	KwikStage тіреуіші

Қосылу әдісі	Розетка	Жоғарғы және төменгі шыныаяқтар	V-басулар (V-ойықтар)
Қосылу нүктелері	8	4	4
Қосылу бұрыштары	Кез келген бұрыш (4 бекітілген, 4 реттелетін)	Тек 90 градустық тік бұрыштар	Тек 90 градустық тік бұрыштар
Құлыптау механизмі	Өздігінен бекітілетін сына және түйреуіш	Айналмалы тостаған құлпы (спиральды құлып)	Ашылмалы пин / Гравитациялық құлып
Түтік диаметрі	48,3 мм	48,3 мм	48,3 мм
Қабырғалы қалыңдығы	3,2 мм / 3,25 мм / 4,0 мм	3,0 мм / 3,2 мм	3,25 мм / 4,0 мм
Салмақ	Жарық	Орташа	Ауыр
Беткі әрлеу	Ыстық мырышталған (HDG)	Ыстық мырышталған / боялған	Ыстық мырышталған / боялған
Қауіпсіздік стандарттары	EN 12810 / AS 1576	BS 1139 / EN 12810	AS/NZS 1576
Жүк көтергіштігі	Өте жоғары (осьтік жүктеме, ең аз эксцентристік)	Биік	Орташа
Икемділік	Өте жоғары	Орташа	Орташа
Құрастыру жылдамдығы	Жылдам (Сына істікшесін соғу арқылы бекітіледі)	Орташа (шыны құлпын айналдыруды қажет етеді; шыныаяқтардағы қоқысты тазалау қажет болуы мүмкін)	Салыстырмалы түрде жылдам (түсіру стилі)
Құрылымдық тұрақтылық	Күшті; өте жоғары тұрақтылық үшін үшбұрышты құрылымдарды қалыптастыру үшін диагональды жақшаларды пайдаланады	Күшті	Күшті
Техникалық қызмет көрсету құны	Төмен (нәзік қозғалатын бөліктер жоқ)	Орташа (деформацияға/тот басуға бейім шыныаяқтар)	Орташа (зақымдауға бейім V-басулар)
Қызмет мерзімі	10–15+ жыл	8–10 жас	5–8 жас
Қолданбалар	Көпір құрылысы, кеме жасау зауыттары, мұнай/газ бұрғылау қондырғылары, өнеркәсіптік нысандар	Сызықтық құрылымдар, құрылымдық тірек/арматура, қарапайым құрылымдар	Ғимарат құрылысы, кескіндеме жобалары, қалау жұмыстары, коммерциялық жобалар
Негізгі нарықтар	Ғаламдық (әсіресе Еуропа/АҚШ, жоғары деңгейлі инфрақұрылым)	Азия, Таяу Шығыс, Африканың бөліктері	Австралия, Ұлыбритания, Оңтүстік Африка

ШҚ ұсынымдары:
1. Құрылымдық механиканың артықшылықтары
Сақина құлпы: Орталық ось бойымен бухгалтерлік кітаптар мен стандарттар арасындағы байланыс нүктелерін теңестіретін сегізбұрышты розетка дизайны бар. Бұл орталықтандырылған жүк көтергіш қондырғы эксцентрлік кернеуді азайтады, бұл Cuplock жүйелерімен салыстырғанда жоғары бұралуға төзімділік пен жалпы құрылымдық тұрақтылыққа әкеледі.
2. Операциялық тиімділікті салыстыру
Жергілікті дала деректеріне сүйене отырып, салыстырмалы масштабтағы құрылыс жобалары үшін Ringlock жүйелерін Cuplock жүйелеріне қарағанда шамамен 30% жылдам орнатуға болады . Бұл тиімділіктің негізгі себебі розетка негізіндегі дизайнда жатыр, ол сына түйреуіштерді жай ғана соғу арқылы бекітуге мүмкіндік береді; бұл шыныаяқ тәрізді жүйелерде кездесетін компоненттердің кептелуі, шаңның жиналуы немесе коррозия сияқты жалпы мәселелерді тиімді түрде жояды, бұл шыныаяқ түйіндерінің еркін айналуын болдырмайды.
3. Нарықтағы қолдану бойынша ұсыныстар
Ringlock Scaffolding : икемділіктің жоғары дәрежесін және ерекше жүк көтеру қабілетін қажет ететін күрделі құрылымдар үшін ең қолайлы.
Кескін бекіткіші : Қасбеттік жұмыстарда және қалыптарды қолдау жүйелерінде қолданылатын сызықтық тірек құрылымдары үшін үнемді және тиімді шешім.
Kwikstage Scaffolding : Орташа жүк көтеру талаптары бар жалпы құрылыс жобалары үшін өте қолайлы әмбебап жүйе.

Неліктен біздің Ringlock Scaffolding таңдау керек?

Біздің Ringlock тіреуішіміз ауыр салмақты өнеркәсіптік жобалар үшін максималды жүк көтеру қабілетін қамтамасыз ететін жоғары берік Q355B болатын пайдаланып жасалған.

Негізгі өлшемдер	ШҚ-ны тіреу	Стандартты нарық дәрежесі	Потенциалды тәуекел
Шикізат	Q355B төмен легирленген жоғары берік болат	Q235 стандартты көміртекті болат	Төмен жүк көтергіштігі; көпқабатты құрылыста құрылымдық тұрақсыздыққа бейім.
Розетка процесі	10 мм қалың болат табақ / дәл құю және штамптау	Қалыңдығы 8 мм пластина немесе қайта өңделген материалды штамптау	Розеткалар жүктеме кезінде иілуге немесе жарылуға бейім.
Дәнекерлеу	Автоматтандырылған дәнекерлеу («Алтын арыстан» тік стандарттары бойынша); толық, біркелкі дәнекерлеу тігістері жоқ	Қолмен нүктелік дәнекерлеу	Біркелкі емес дәнекерлеулер; түйіндерде әлсіз ығысуға төзімділік, сынуға бейім.
Беттік қорғаныс	Ыстық мырыштау (HDG) ≥ 80μm	Электро-мырыштау немесе суық спреймен бояу < 20 мкм	Тоттану 1-2 жыл ішінде пайда болады; коррозия қабырға қалыңдығының төмендеуіне әкеледі.
Құбыр өлшемдері және қабырға қалыңдығы	Оң төзімділікті басқару (мысалы, 3,2 мм + 0,1 мм)	Ауыр теріс төзімділік (номиналды 3,2 мм, нақты 2,7 мм)	Жүктемелерді есептеудегі сәйкессіздіктер құрылымның құлау қаупін тудырады.
Орнату дәлдігі	Өздігінен құлыпталатын сына түйреуіштерінің дизайны; тығыз, дәл сәйкестік	Бос түйреуіштер немесе сәйкес келмейтін өлшемдер	Жалпы орман құрылымы тұрақсыз және дірілдеп, жұмысшылардың қауіпсіздігіне нұқсан келтіреді.
Сәйкестік стандарттары	EN 12810 / AS/NZS 1576	Сертификаттау немесе қарапайым ішкі стандарттарға сену жоқ
Сапаны қадағалау	Әрбір партия материалды сынау есебін және партия нөмірін қамтиды	Тиісті жазбалар жоқ	Апат кезінде шикізат көзін іздей алмау.

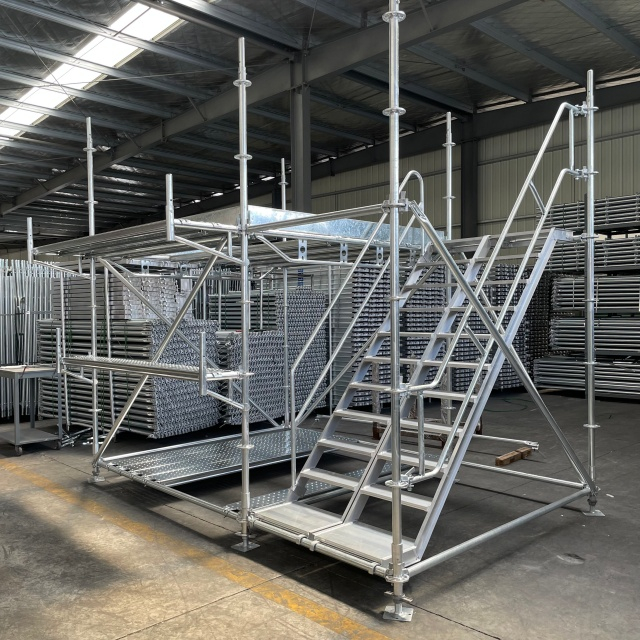

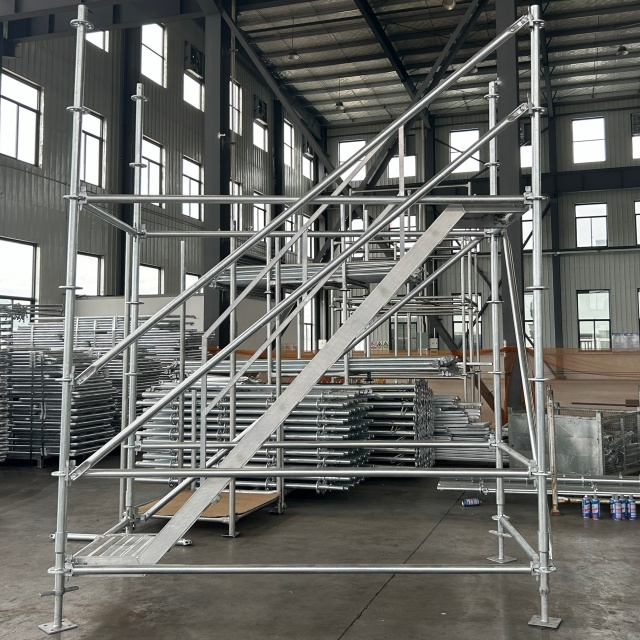

Ringlock Scaffolding үшін орнату процесі дегеніміз не?

Орнату процесі

1. Құрылыс көлемін анықтаңыз: жобалық сызбаларға сүйене отырып, құрылыс алаңын орнату аймағын анықтаңыз. Белгіленген өлшемдерге сәйкес орналасуды және орналасуды белгілеңіз, нақты учаске жағдайларына негізделген құрылыс кезінде қажет болған жағдайда түзетулер енгізіңіз.
2. Реттелетін негізгі ұяларды орнатыңыз: жер бетінің тегіс және берік екеніне көз жеткізіңіз. Негізгі тақталарды жоспарланған орындарға қойып, олардың үстіне реттелетін негізгі ұяшықтарды орналастырыңыз.
3. Негізгі жағаларды орнату: Негізгі жағаларды (негізгі жеңдер) реттелетін негізгі ұяшықтардың үстіне орнатыңыз . Негізгі ұяшықтардағы гайкаларды реттеп, барлық тіреуіштердің бірдей көлденең биіктікте тураланғанына көз жеткізіңіз.
4. Стандарттар мен кітапшаларды орнату: тік стандарттарды негізгі жақшаларға салыңыз. Көлденең кітапшаларды стандарттарда орналасқан сақиналы құлып розеткасына қосыңыз және қосылымдарды бекіту үшін сына түйреуіштерін розеткалардағы кішкене тесіктерге жүргізіңіз.
5. Диагональды жақшаларды орнату: Диагональды жақшалар құрылымдық тұрақтылықты арттыру және тірек құрылымының тік және төртбұрышты болып қалуын қамтамасыз ету үшін тор тәрізді үлгіде орнатылуы керек. 6.
Орналасу тақтасын және қауіпсіздік қорғанысын орнатыңыз : Көлденең кітап кітапшаларының бойына болат тақтайшаны ( Жұмыс қауіпсіздігін қамтамасыз ету үшін жиектерге саусақ тақталарын орнатыңыз және қоршауларды орнатыңыз. орынның жүру тақтасы ) төсеңіз.
7. Екінші деңгейді орнатыңыз: сақиналы бұғаттау тірек жүйесі көрсетілген биіктікке жеткенше 4-6 қадамдарды қайталаңыз.

Сақиналы тіректерді салуға арналған негізгі нүктелер

1. реттеу бұрандасының ашық ұзындығы Реттелетін негізгі ұяшықтағы 300 мм-ден аспауы керек.
2. Тік стандарттар әдетте екі конфигурацияның бірінде орналасады: матрицалық-спиральдық үлгі (торлы баған құрылымына ұқсайды) немесе симметриялы 'сегіздік фигура' үлгісі (немесе симметриялы 'V' үлгісі).
3. Орналардың биіктігі жобалық сипаттамаларға жеткенде (және бетон құймас бұрын) сақиналы тірек тірек жүйесі ресми қабылдау тексеруінен өтуі керек.
4. Сақиналы құлыпты тіреу жүйесі дизайн талаптарына, қалған деңгейге және тұрақтылыққа сәйкес болуы керек; ешбір құрамдас бөлік бос немесе тіреусіз (ілулі) қалмауы керек.
5. Реттелетін U-тәрізді ұялардың және көлденең кітапшалардан тыс реттелетін негізгі ұялардың консольдық ұзарту ұзындығы жобалық сипаттамаларға қатаң сәйкес келуі керек.
6. Тік диагональды жақшалардағы сына түйреуіштерінің сенімді бекітілгенін және тік стандарттарға параллель тураланғанын тексеріңіз; сол сияқты, көлденең кітапшалардағы сына түйреуіштер кітапшаларға перпендикуляр тураланғанын тексеріңіз.
7. Барлық құрылымдық элементтердің орнату орындары, мөлшерлері және орналасу конфигурациялары жобалық сипаттамаларға сәйкес келетінін тексеріңіз.
8. Сақиналы құлыпты тіректегі барлық бекіткіш түйреуіштер құлыпталған күйде болуы керек; консольдық секциялар дәл орналастырылуы керек; көлденең кітапшалар мен тік диагональды жақшалар әр деңгейде (немесе көтергіште) толығымен орнатылуы керек; бекіткіш түйреуіштер мықтап бекітілуі керек; және барлық қауіпсіздікті қорғау шаралары толығымен орындалуы керек.
9. Сәйкес қауіпсіздікті қорғау шаралары, мысалы, көлденең қауіпсіздік торлары мамандандырылған құрылыс жоспарында көрсетілген талаптарды қатаң сақтауы керек.
10. Орнату жұмыстарына және сапасын тексеруге қатысты жазбалар уақтылы және жан-жақты жүргізілуі керек.

Негізгі қауіпсіздік нұсқаулары

Жеке қорғаныс құралдары (ЖҚҚ): Жұмысты орындайтын барлық персонал қауіпсіздік дулығалары, сырғанауға қарсы қолғаптар және қауіпсіздік аяқ киімі болуы керек.
Жүк көтергіштігі мен орнықтылығы: '4-тен 1' тұрақтылық принципін қатаң сақтау керек; атап айтқанда, қосымша бекітпе болмаған жағдайда, тіреуіштің орнатылған биіктігі оның негізінің ең қысқа жағының өлшемінен төрт есе аспауы керек.
Материалды тексеру: Зақымдалған, майысқан, деформацияланған немесе қатты тот басқан кез келген құрылымдық бөлшектерді пайдалануға қатаң тыйым салынады.
Құрамдас бөліктердің үйлесімділігі: Егер әртүрлі өндірушілердің құрамдас бөліктері біріктірілсе, олардың үйлесімділігін бөлек тексеру қажет.

Ringlock Scaffolding FAQ

Q Сақиналық розетка қосылымының құрылымы жүйенің тұрақтылығын қалай қамтамасыз етеді?

A Біздің сақиналы құлыпты тірек жүйеміздегі розетка түйіндері бір жазықтықта сегіз бағытқа дейін қосылуға мүмкіндік береді. Сына бастарының өзін-өзі бекітетін механизмі 'жартылай қатты' қосылыстардың қалыптасуын қамтамасыз етеді. Сына балғамен үйге айдалғаннан кейін, ол түйіспеде өте жоғары алдын ала кернеу күшін тудырады, осылайша орын ауыстыруды азайтады (яғни, P-Delta әсері); Cuplock немесе Kwikstage жүйелерімен салыстырғанда, бұл құрылымдық дизайн жоғары бұралу қаттылығын ұсынады.
Q Сіздің сақиналы бұғаттау жүйесі басқа ірі брендтердің өнімдерімен (мысалы, Layher) үйлесімді ме?

A Үйлесімділік - бұл біздің тұтынушыларымыздың ортақ мәселесі. Біздің сақиналы тірек жүйеміз стандартты 8 тесікті розетка дизайнымен ерекшеленеді және диаметрі 48,3 мм болат құбырды пайдаланады. Оның өлшемдері дүние жүзінде мойындалған көптеген тірек жүйелерімен үйлесімді болғанымен, буын қаттылығын және жалпы жүйе қауіпсіздігі мен сәйкестігін қамтамасыз ету үшін әртүрлі өндірушілердің компоненттерін араластырмас бұрын инженерлерімізбен кеңесуді ұсынамыз.
Q Ыстық мырышталған (HDG) жабынның коррозиялық ортада шамамен қызмет ету мерзімі қандай?

A Біздің барлық компоненттер ISO 1461 стандартына сәйкес қатаң ыстық мырыштау процесінен өтіп, мырыш қабатының орташа қалыңдығына жетеді. ≥80 мкм. Әдеттегі өндірістік немесе жағалаудағы орталарда бұл жабын 15-20 жылға дейін коррозиядан қорғауды қамтамасыз етеді.— алдын ала мырыштау немесе бояумен өңделген салыстырмалы өнімдерден айтарлықтай жоғары өнімділік деңгейі.
Q Неліктен стандартты Q235 болатының орнына Q355B болатын таңдайсыз?

A Q355B (S355JR) - беріктігі жоғары, төмен легирленген болат, аққыштық шегі Q235 болаттан айтарлықтай жоғары. Осы материалды пайдалану арқылы біздің Ringlock тірек стандарттары жеңіл болғанымен ауыр жүктемелерге төтеп бере алады, осылайша тасымалдау шығындарын тиімді төмендетеді және еңбек сыйымдылығын жеңілдетеді. Көп қабатты құрылыс және өнеркәсіптік құрылыс салаларында Q355B болаты өнеркәсіпте 'алтын стандарт' ретінде кеңінен танылды.
Q Ringlock тіректері халықаралық қауіпсіздік стандарттарына сәйкес келе ме?

A Иә. Біздің барлық өнімдеріміз EN 12810-1/2 (Еуропалық стандарттар), ANSI/SSFI SC100-5/05 (АҚШ стандарттары) және AS/NZS 1576 (Австралия/Жаңа Зеландия стандарттары) сәйкес жобаланған, сыналған және сертификатталған. Тауарлардың әрбір партиясы үшін біз құрылыс орнында құрылыс кезінде құрылымдық қауіпсіздік пен тұтастықты қамтамасыз ету үшін толық материалды сынау есептерін (MTR) және партияның бақылау мүмкіндігі туралы ақпаратты береміз.
