Болаттан жасалған тірек
EK Scaffolding - жетекші қытайлық өндіруші және жоғары сапалы орман тіректері мен фитингтердің жаһандық экспорттаушысы . Жоғары сапалы жасалған Q235 және Q355 болаттан , біздің өнім ассортименті BS1139, EN74 (A & B класы) және JIS сияқты қатаң халықаралық стандарттарға сай жасалған құйылған соғылған қосқышты, престелген муфтаны және шойын қосқыштарды қамтиды .
. Дүние жүзінде мыңдаған контейнерлер 30-дан астам елге жөнелтіледі, Еуропа, Германия, Франция, Норвегия, Норвегия, Германия, сондай-ақ жеткізіледі. төзімділігі жоғары тік бұрышты қосқыш, бұралмалы муфта, путлогтық муфта, арқалық муфта, тақтаны ұстағыш муфта және жең муфталары.

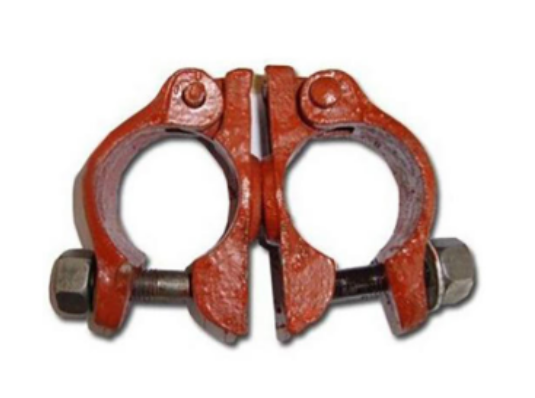

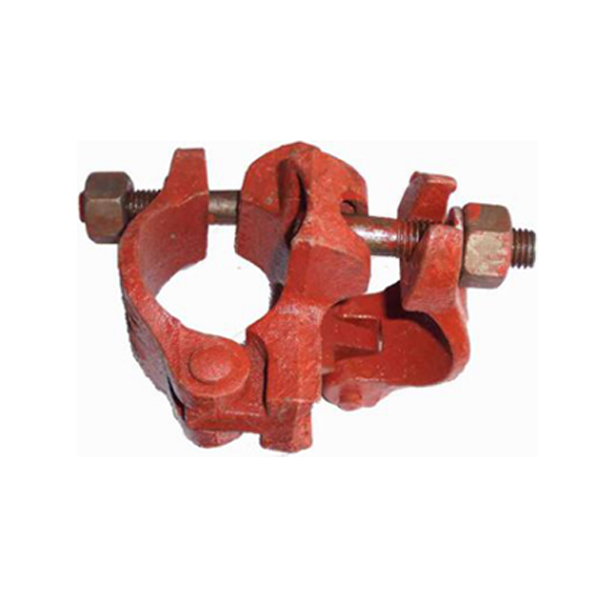

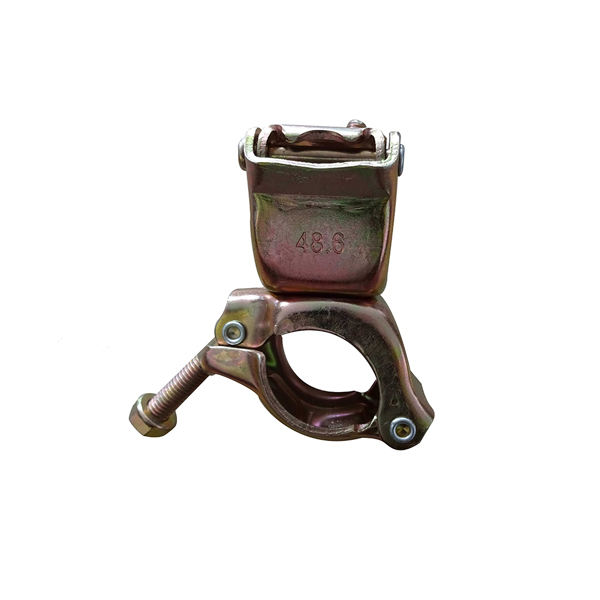

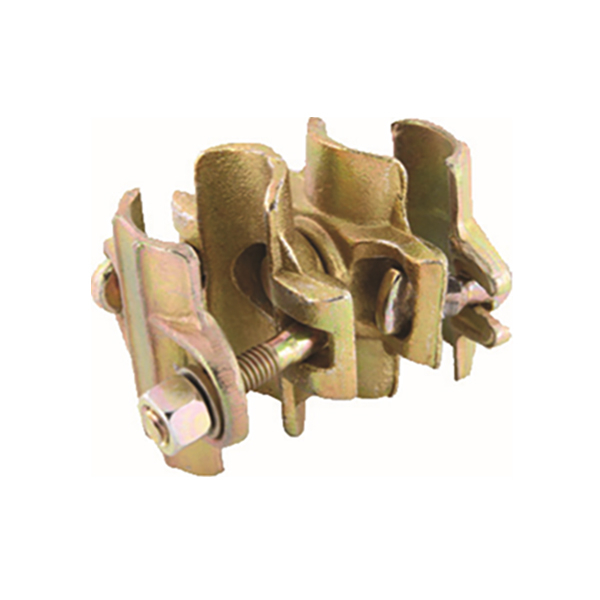

| Айналмалы муфт | |||
| 48.3 * 34 | 48.3 * 34 | 34 * 34 | 34 * 38 |
| 48.3 * 38 | 48.3 * 38 | 38 * 38 | 38 * 42 |
| 48.3 * 42 | 48.3 * 42 | 42 * 42 | 42 * 60 |
| 48.3 * 48.3 | 48.3 * 48.3 | 48,3*60,3 | - |
| 48.3 * 60 | 48.3 * 60 | 60 * 60 | 60 * 76 |
| 48.3 * 76 | 48.3 * 76 | 76 * 76 | 86 * 89 |
| 48,3*60,3 | 48.3 * 89 | 89 * 89 | - |
| 60,3*60,3 | 60,3*60,3 | - | - |

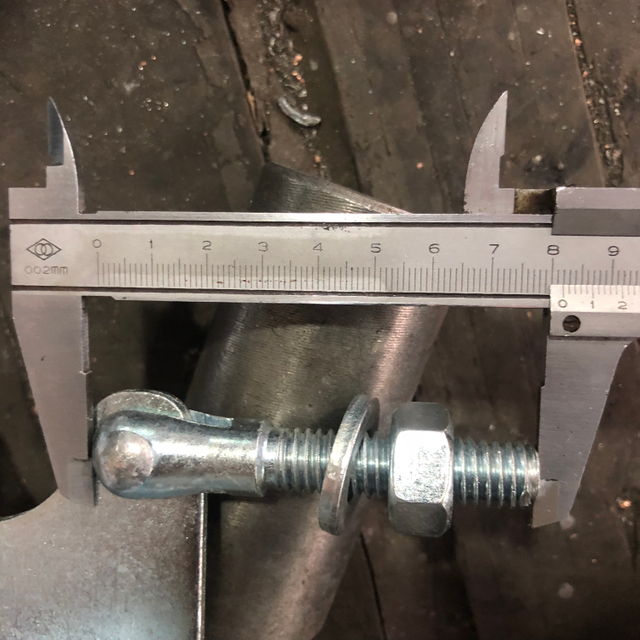

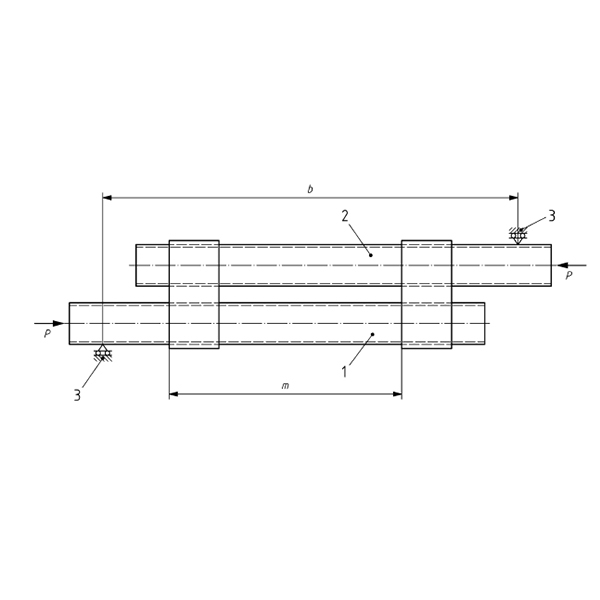

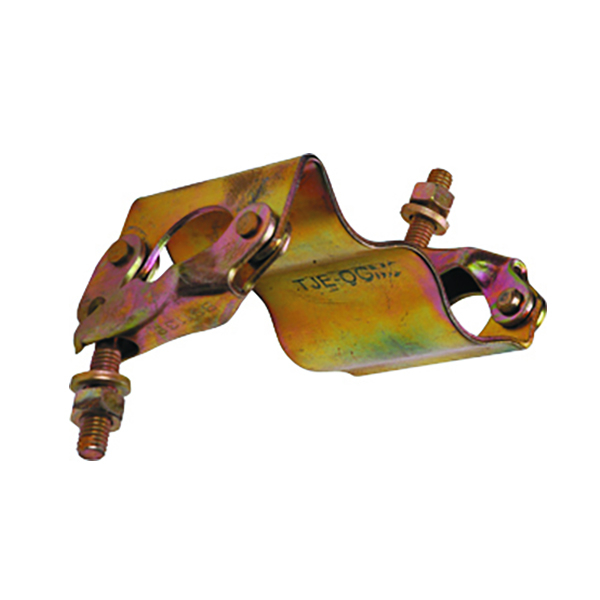

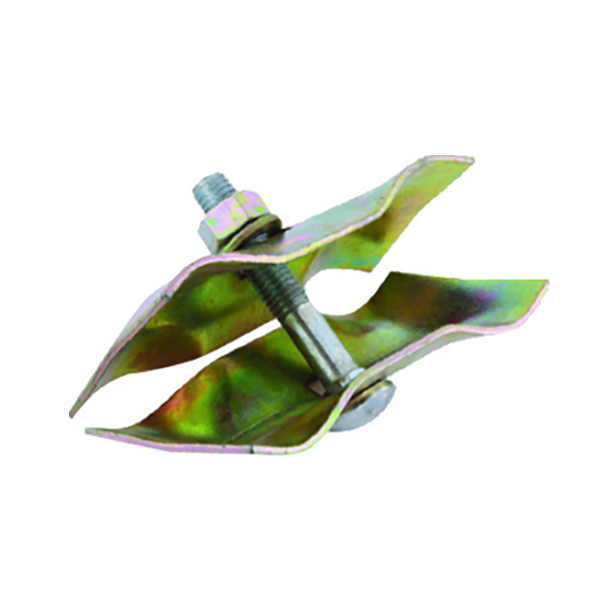

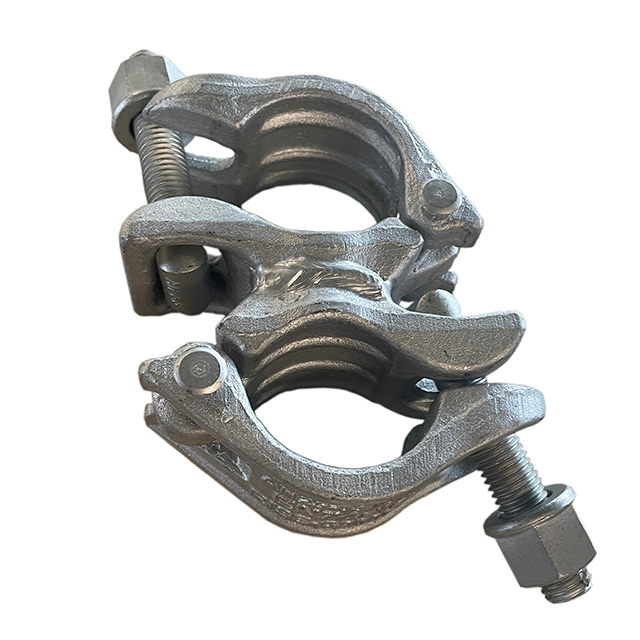

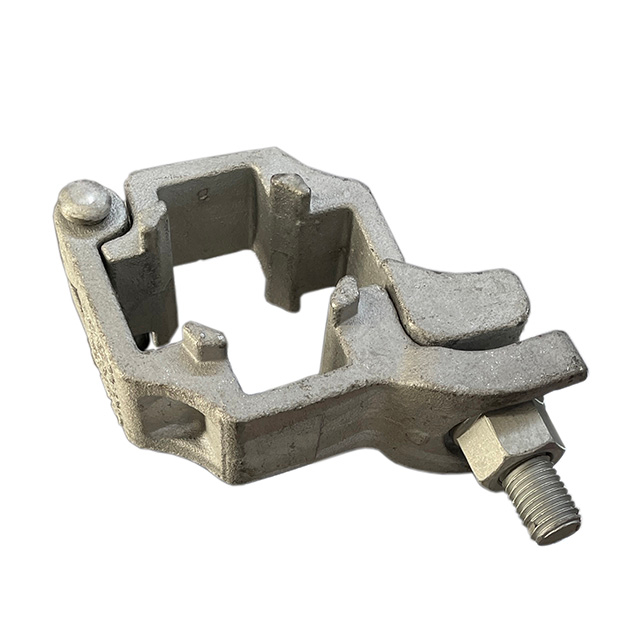

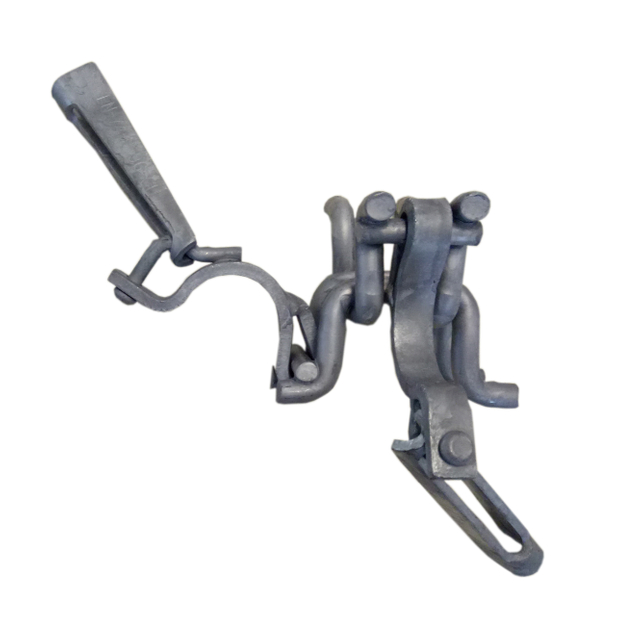

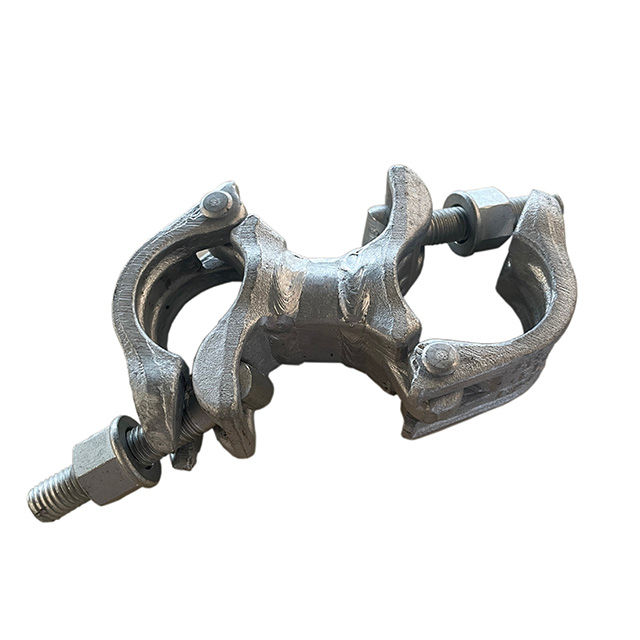

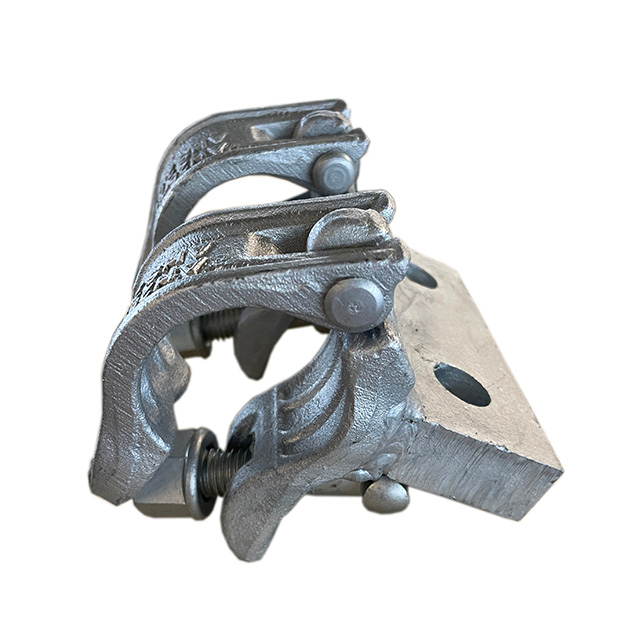

| Жең/қосқыш | Гирдер муфтасы | Путлог/Бірыңғай қосқыш | Бортты ұстап тұратын тіреуіш | Қашықтық байланыстырғыш | SK - Bjelke Klips | Dobbelt Oppheng Klips | Gravelock | Сақина қосқышы |
| 48.3 * 48.3 | 48,3*45 | 48.3 * 48.3 | 48.3 * 38 | 48,3*74 | 48.3 | 48.3 * 48.3 | 48.3 | 48.3 |
| 40*40 | 48.3 * 50 | - | 48,3*45 | 48,3*98 | - | - | - | - |
| - | 48,3*55 | - | 38 * 38 | - | - | - | - | - |

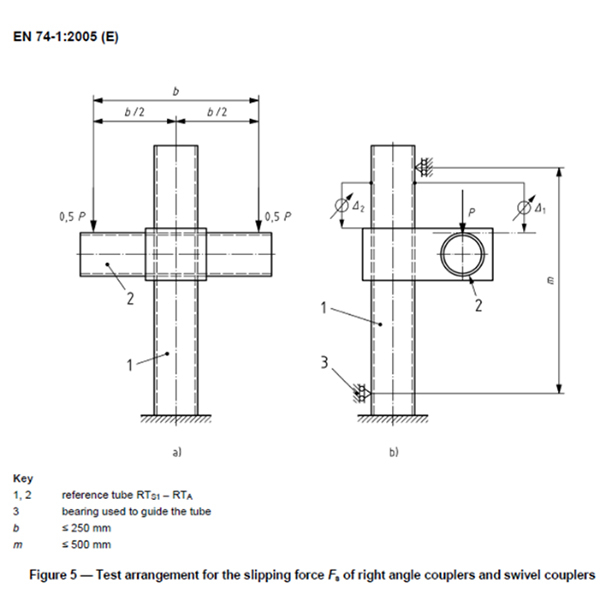

Нәтижелер туралы қысқаша ақпарат:
| Жоқ | Тест заты | Тест әдісі |
| 1 | Тыңдау күші | EN 74-1: 2005 |
| 2 | Сәтсіздік күші | EN 74-1: 2005 |
Тест нәтижелері:
| Тест сөйлемі | Тест заты | Тест талаптары | Тест нәтижесі | Қорытынды |
|
7.2.1
|
Тыңдау күші
| △ 1≤7mm, FS, 5% ≥10.0nKN | △ 1 = 7mm, FS, 5% = 15.888 |
Жүру
|
| 1MM≤△ 2≤2MM, FS, 5% ≥15.0KN | 1mm≤△ 2½2mm, fs, 5% = 15.91KN | |||
| 7.2.2 | Сәтсіздік күші | FF, 5% / γR2 ≥R30.0nn | FF, 5% / γr2 = 50.63KN | Жүру |

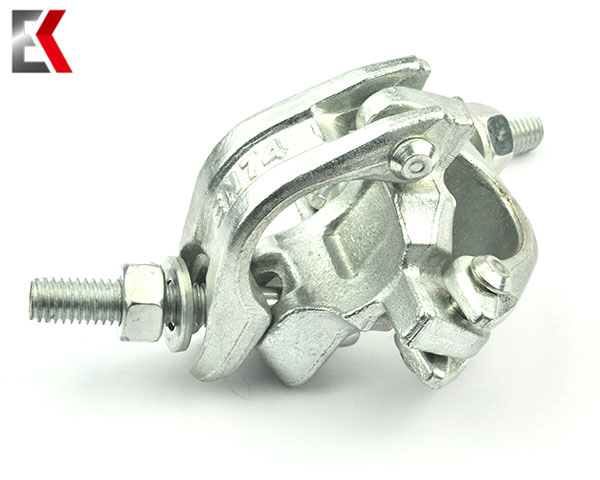

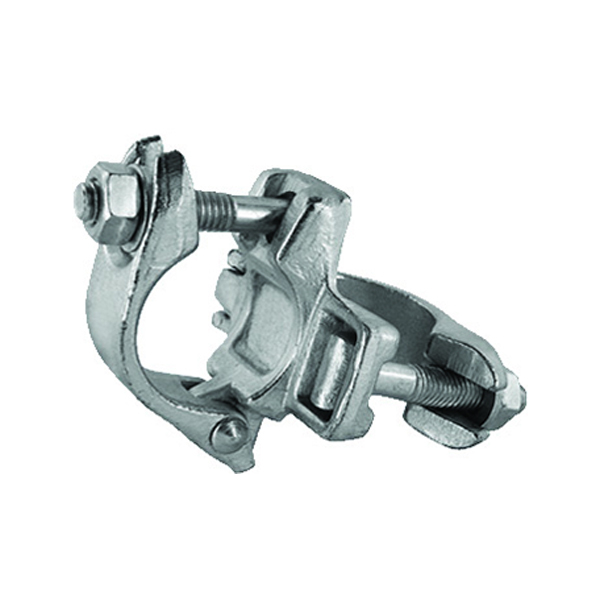

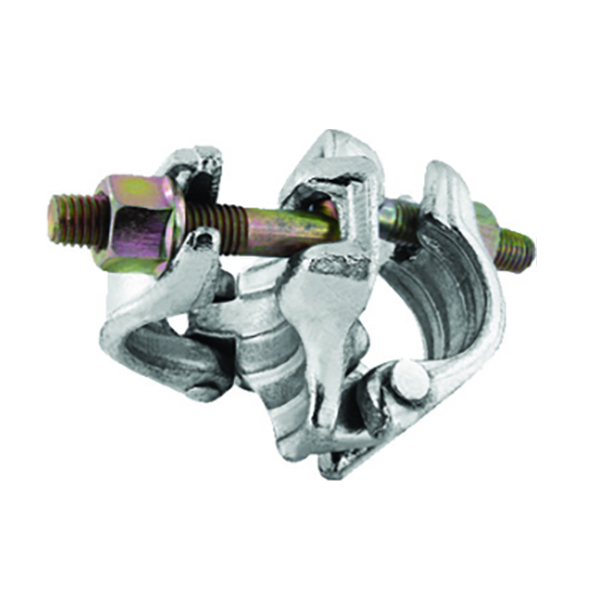

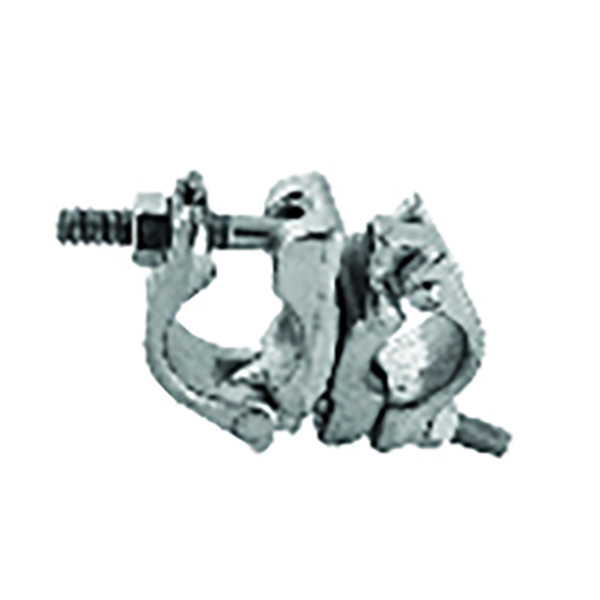

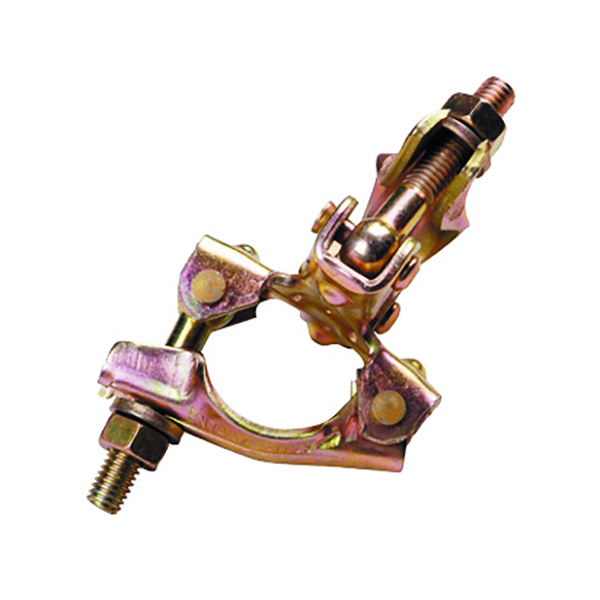

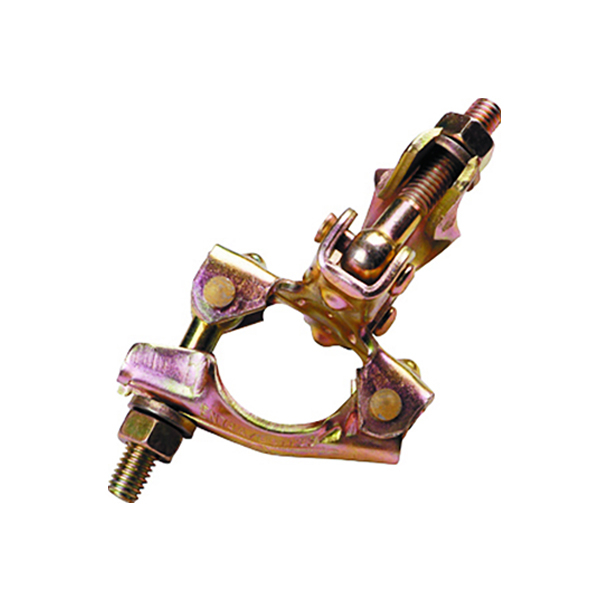

Оң бұрышты қосқыштың техникалық сипаттамалары кестесі
| Зат | Соғылған тік бұрышты қосқыш | Суық сығымдалған тік бұрышты қосқыш |
| Өндіріс процесі | Жиынтық | Суық сығымдалған |
| Материал | Жоғары сапалы Q235 / Q355 көміртекті құрылымдық болат | Жоғары сапалы Q235 болат табақ |
| Құбыр (OD) | Ø48,3 мм (стандартты 1,9' тірек болат түтік) | Ø48,3 мм (стандартты 1,9' тірек болат түтік) |
| Стандарт | BS1139 / EN74 B класы / JIS | BS1139 / EN74 A класы / JIS |

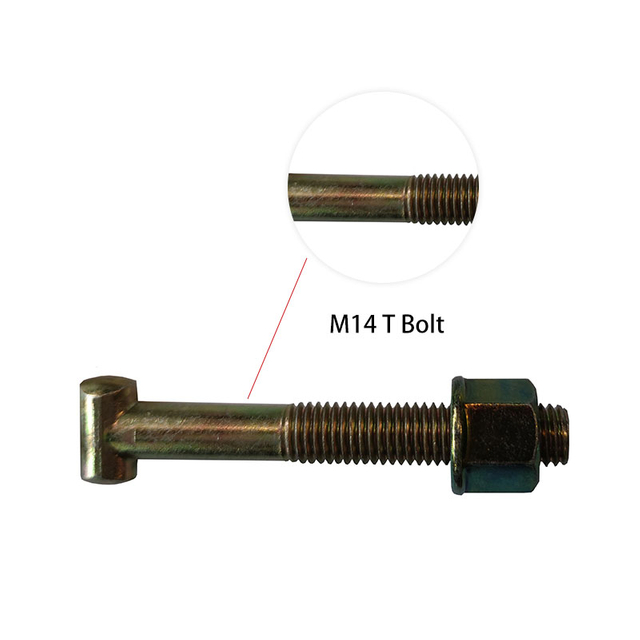

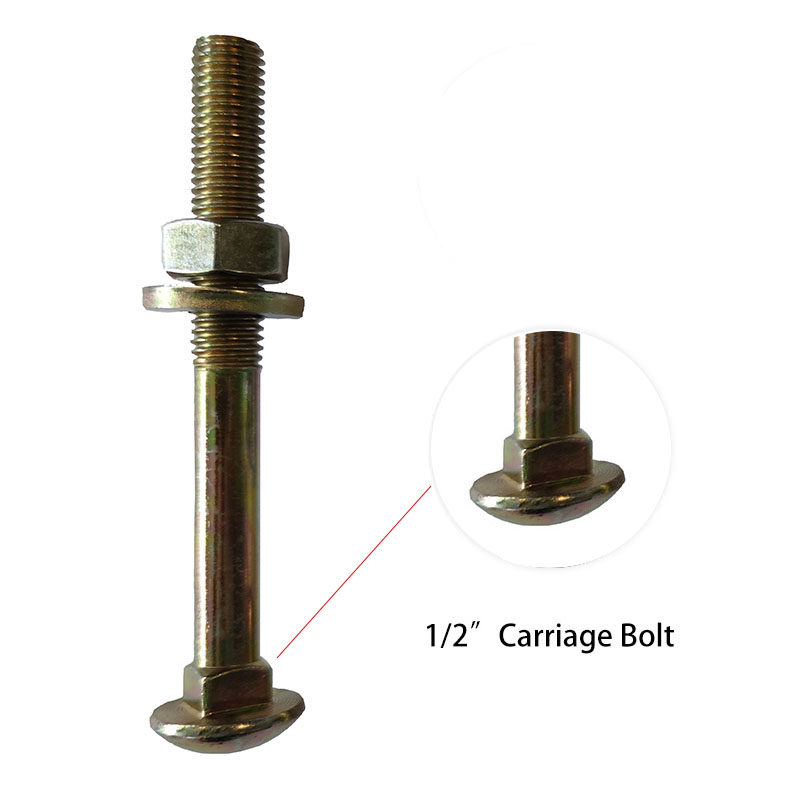

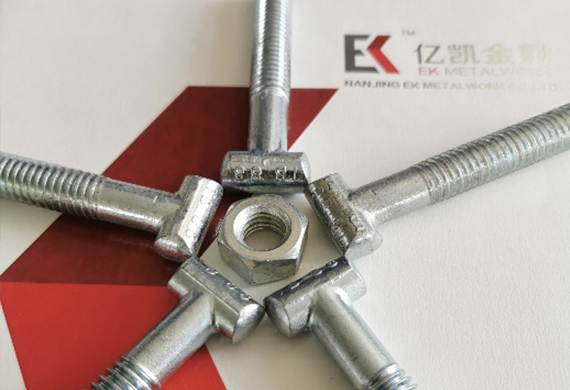

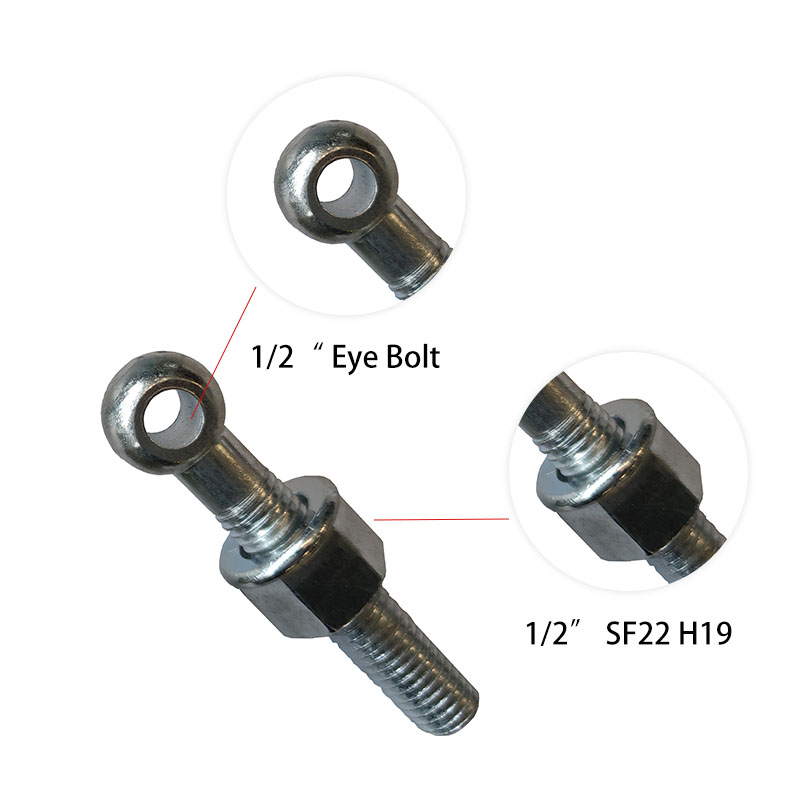

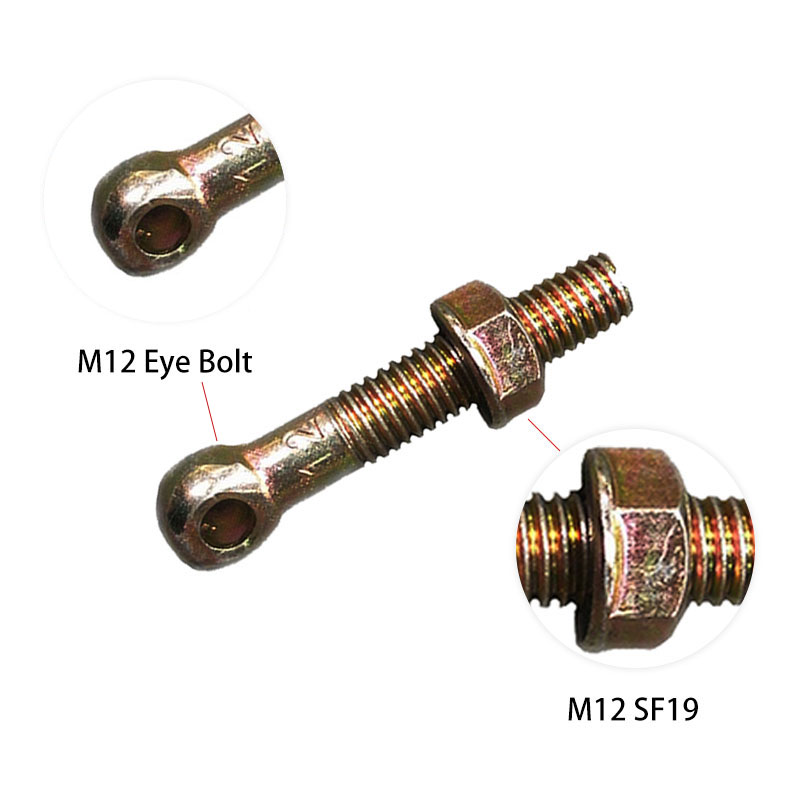

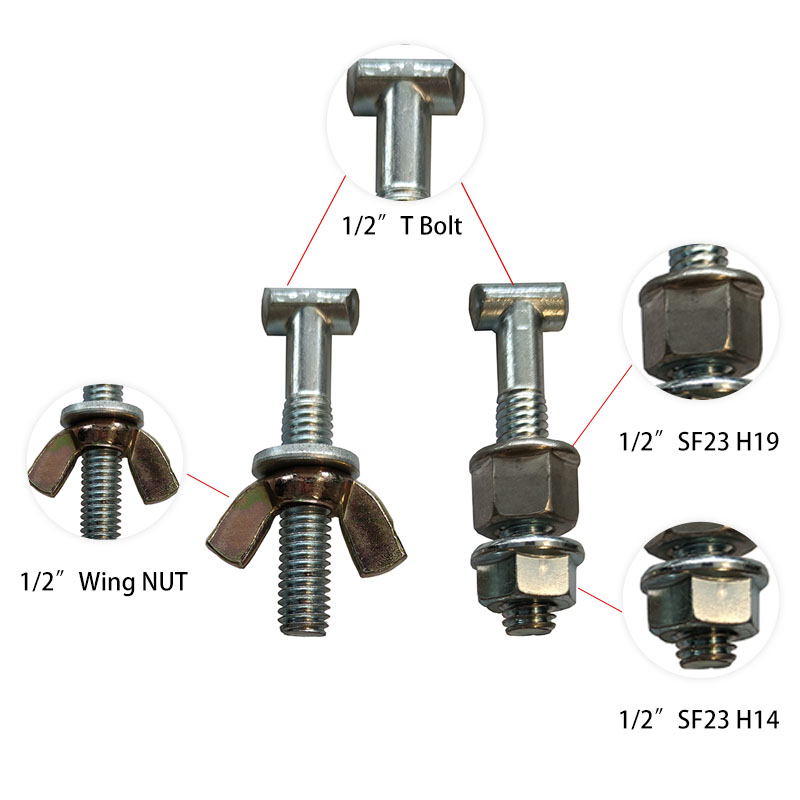

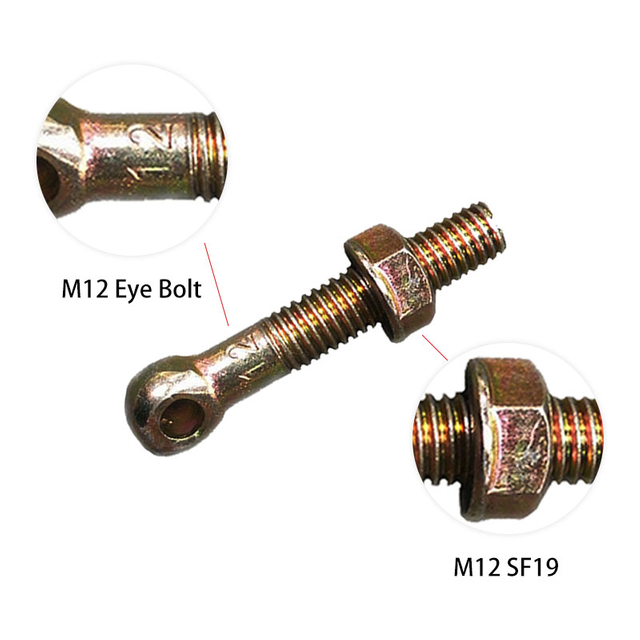

| Болт сипаттамасы | T-болт M12 / M14 × 88 мм | Көзді болт M12 × 85 мм |
| Жаңғақтардың сипаттамасы | 21мм фланецті гайка (1/2' BSW) / 22мм / 23мм | 21мм / 22мм алты қырлы гайка |
| Болт дәрежесі | 4.8-сынып немесе 8.8-сыныптың жоғары беріктігі нұсқаларында қол жетімді. | 4.8-сынып / 8.8-сынып бар |
| Салмақ | 1,00 – 1,15 кг/дана | 0,85 - 0,95 кг / дана |
| Сырғуға төзімділік | ≥ 15,0 кН (EN74 B класы стандартына сәйкес келеді) | ≥ 10,0 кН (EN74 А класс стандартына сәйкес келеді) |
| Соңғы жүктеме | ≥ 30,0 кН | ≥ 20,0 кН |
| Беттік өңдеу | Электро-мырышталған) / HDG | Электро-мырышталған / HDG |
| Moq | 1000 дана | 2000 дана |
| Қаптама | 25 дана/тоқыма сөмке, 1000 дана/болат паллет | 30 дана/тоқыма сөмке, 1200 дана/ағаш паллет |
| Қолдану | Ауыр салмақты болат құбырлар, көпқабатты үйлер, мұнай-химия өнеркәсібі, ауқымды көпірлер | Стандартты азаматтық ғимараттар, кірпіштен жасалған құрылыстар, жеңіл құрылыс |

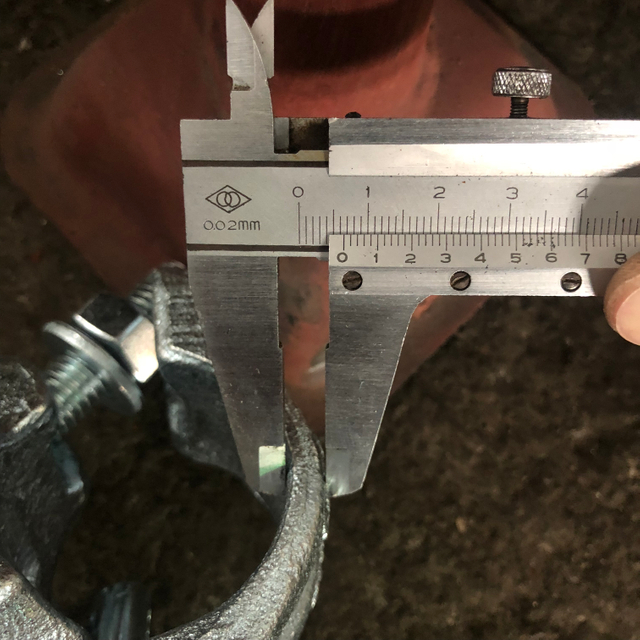

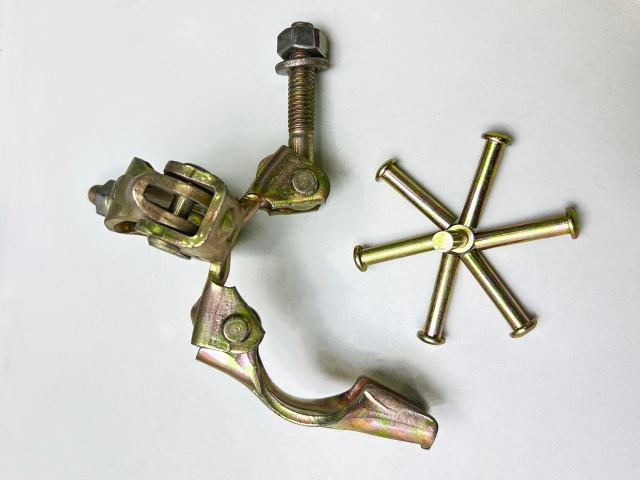

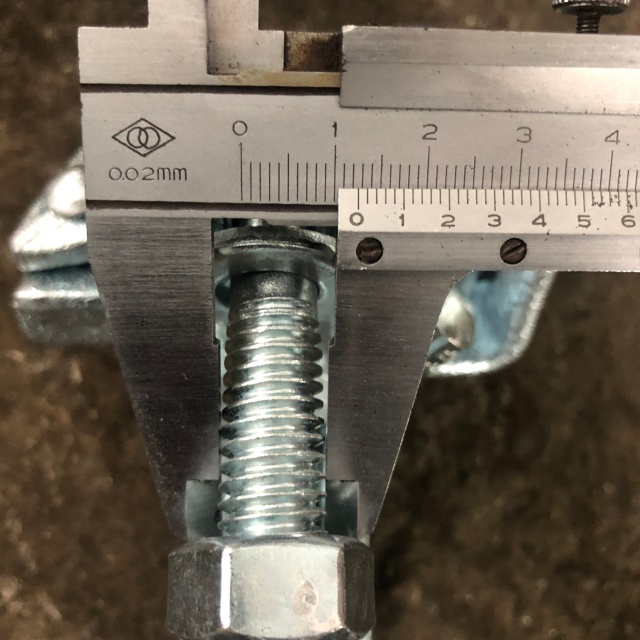

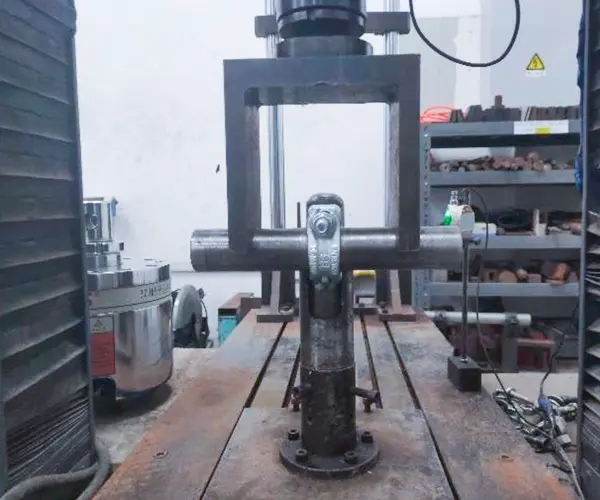

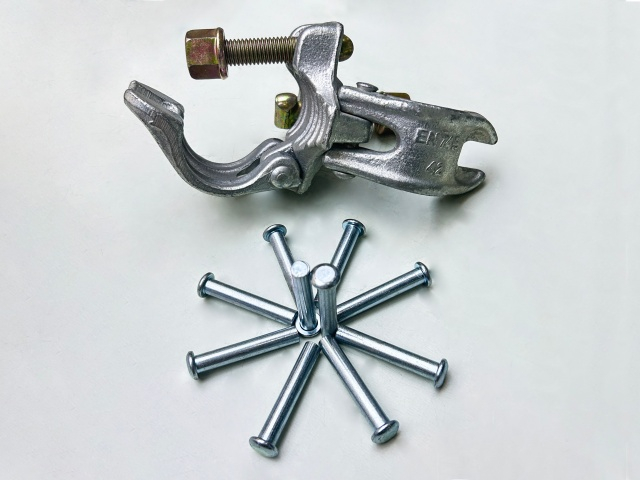

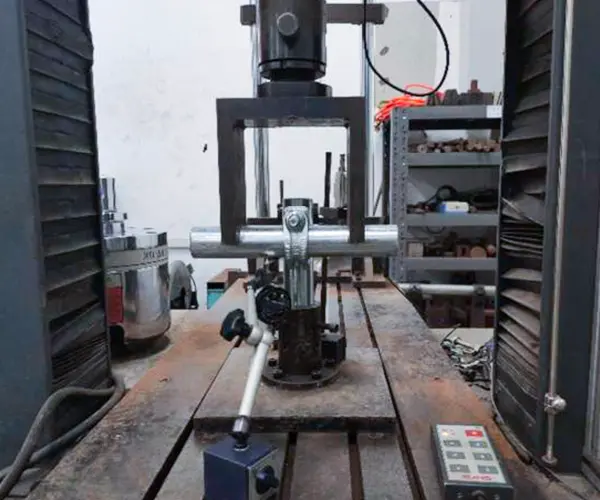

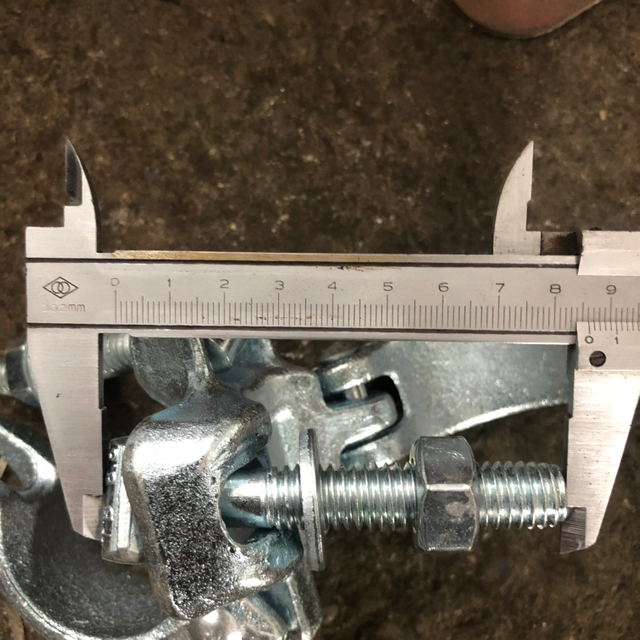

Қос муфталарды тексеру
Қалыпты жағдайда біз В сыныпқа жету қиын, бірақ біз жеттік
Нәтижелер туралы қысқаша ақпарат:
| Жоқ | Тест заты | Тест әдісі |
| 1 | Тыңдау күші | EN 74-1: 2005 |
| 2 | Сәтсіздік күші | EN 74-1: 2005 |
Тест нәтижелері:
| Тест сөйлемі | Тест заты | Тест талаптары (Бұрылыс муфтасы, класы В класы) | Тест нәтижесі | Қорытынды |
|
7.2.1
|
Тыңдау күші
| △ 1≤7mm, FS, 5% ≥10.0nKN | △ 1≤7mm, FS, 5% = 10.6nn |
Жүру
|
| 1MM≤△ 2≤2MM, FS, 5% ≥15.0KN | Fs = 30кн, △ 2˂1mm | |||
| 7.2.2 | Сәтсіздік күші | FF, 5% / γR2 ≥20.0nn | FF, 5% / γr2 = 24.4kn | Жүру |

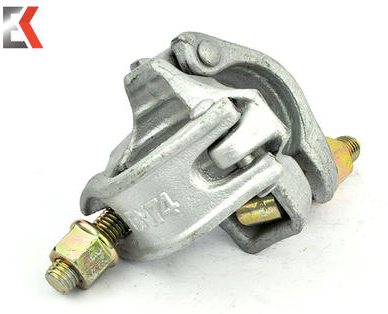

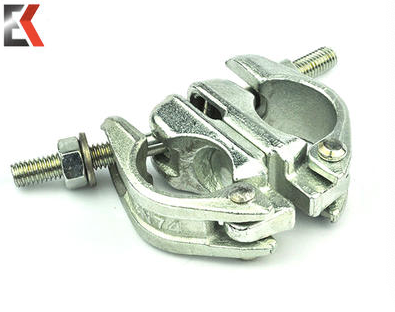

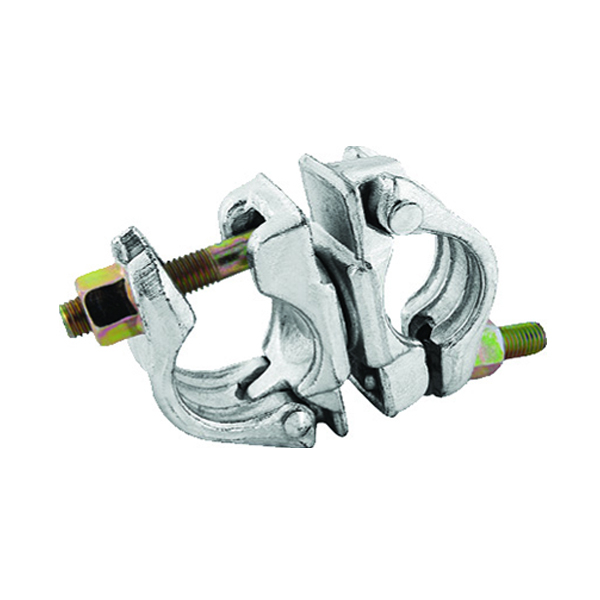

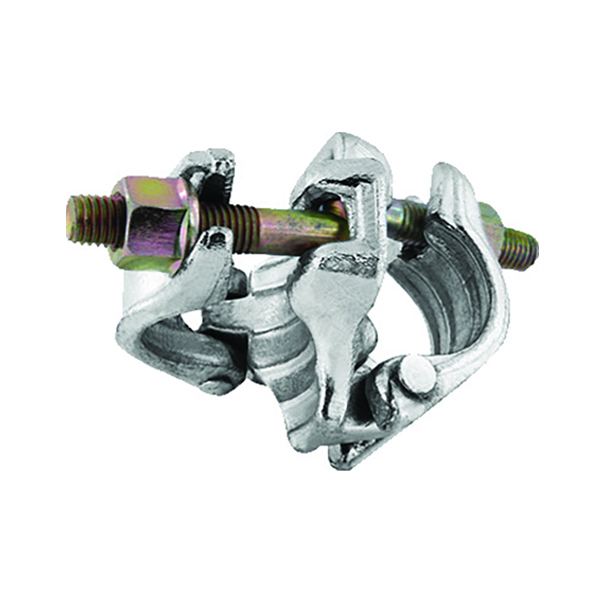

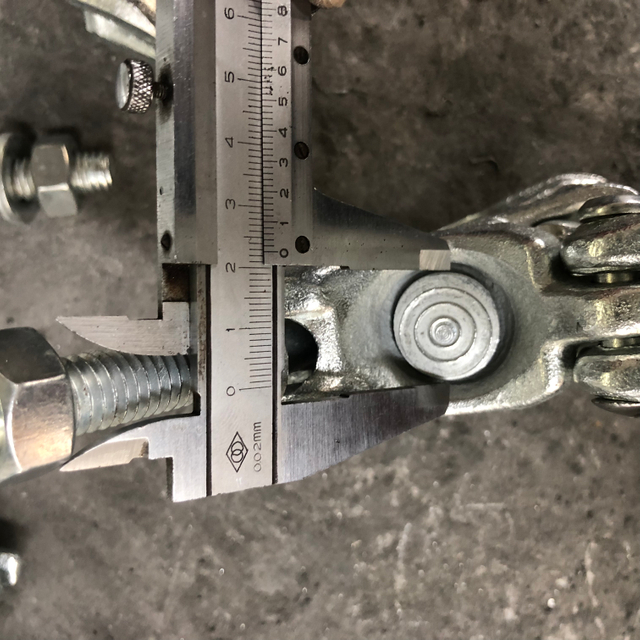

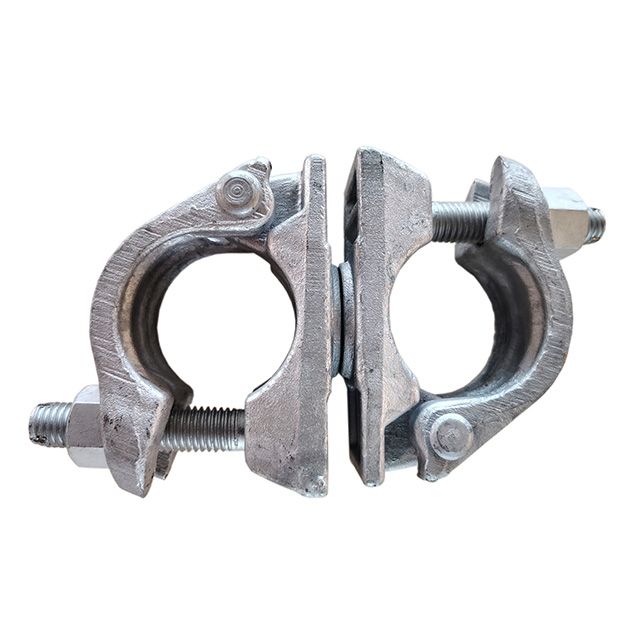

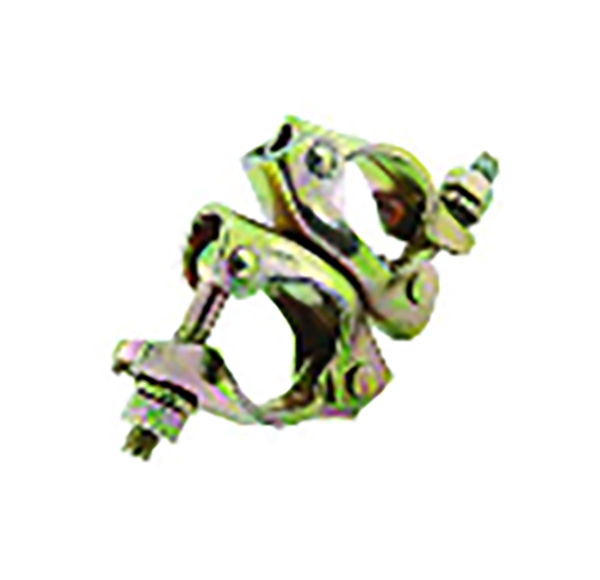

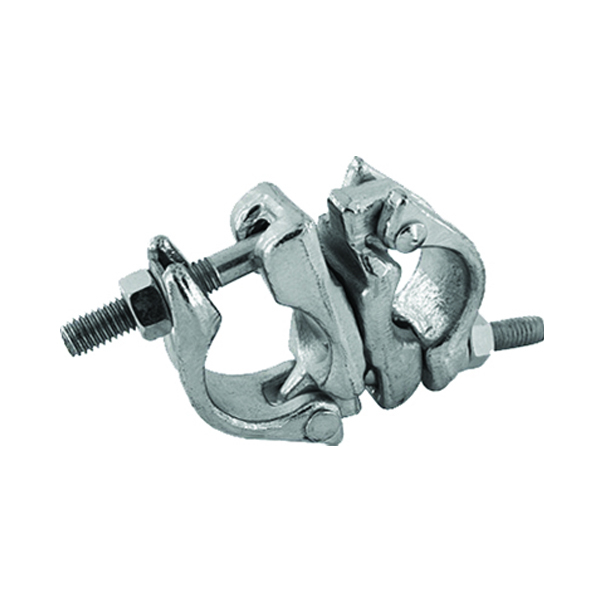

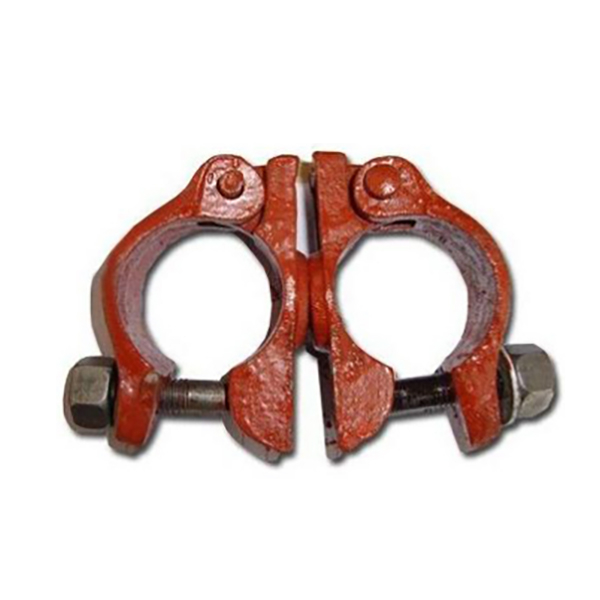

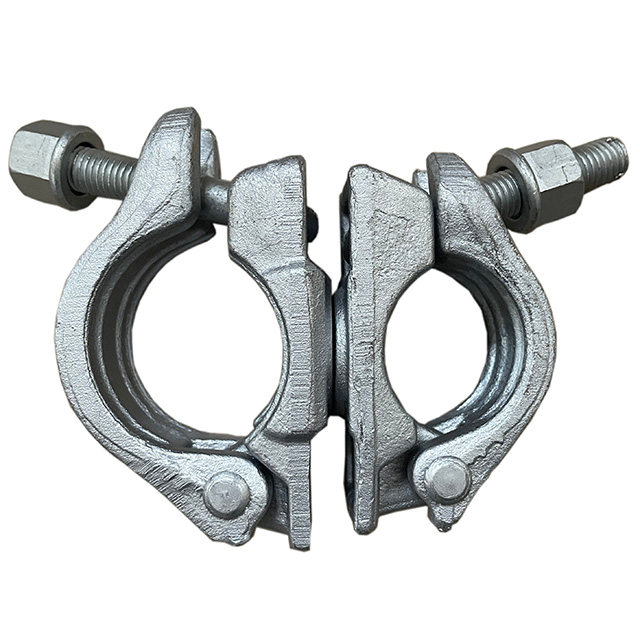

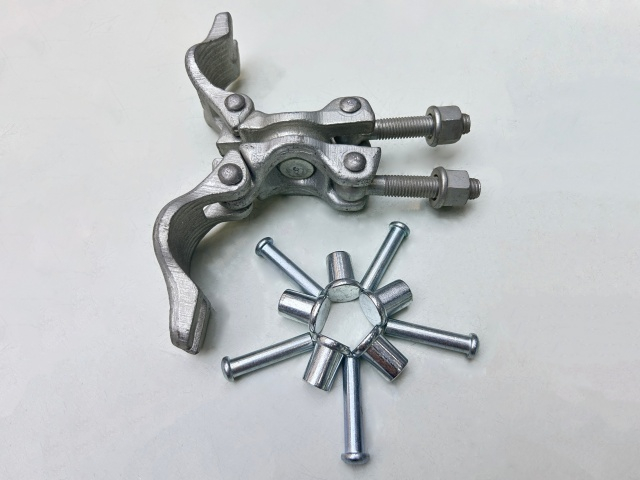

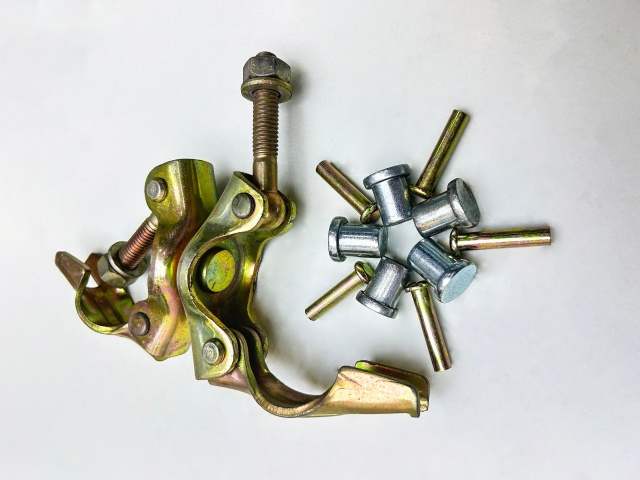

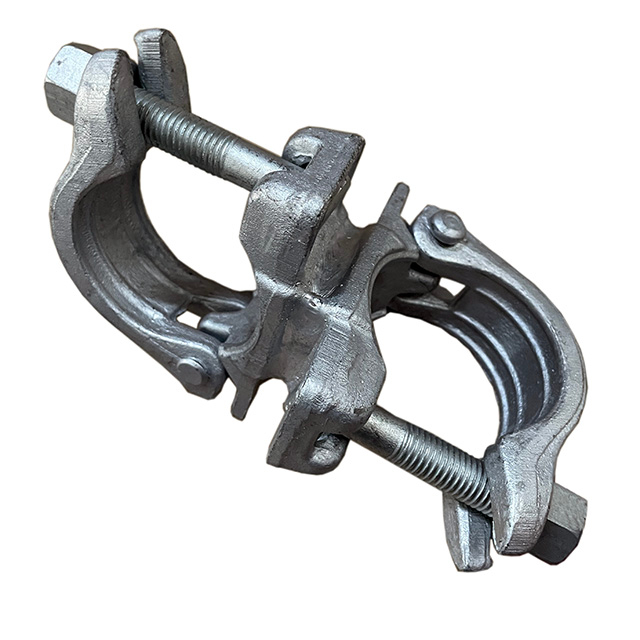

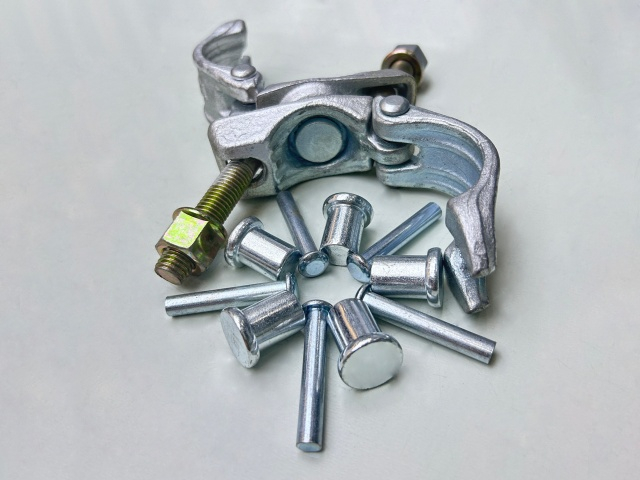

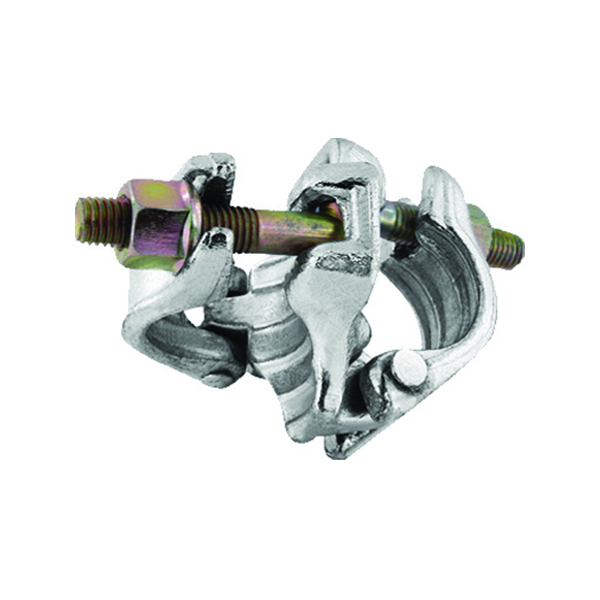

Айналмалы муфтаның техникалық сипаттамалары кестесі
| Зат | Жасанды бұралған муфт | Бұрылған бұрылыс |
| Өндірістік процесс | 360° түсіру соғылған + орталық айналмалы түйреуіш | Суық штамптау + Айналмалы тойтару |
| Материал | Жоғары сапалы Q235B / Q355B құрылымдық болат | Жоғары сапалы Q235 болат табақ |
| Құбыр OD | Ø48,3 мм (стандартты 1,9' тірек болат түтік) | Ø48,3 мм (стандартты 1,9' тірек болат түтік) |
| Айналмалы бұрыш | Соқыр нүктелерсіз 360 градус еркін айналу | Соқыр нүктелерсіз 360 градус еркін айналу |
| Қалыңдық | ≥4,0 – 4,5 мм (қаттылығы жоғары қақпақ тақтасы) | ≥3,0 - 3,5 мм |
| Стандарт | EN74-1 B класы / А класы / BS1139 / AS/NZS 1576.2 | BS1139 / EN74 А класы |
| Орталық түйреуіш | Ø16 мм – Ø18 мм беріктігі жоғары қатты соғылған тойтармалар | Ø14 мм – Ø16 мм Беріктігі жоғары көміртекті болаттан жасалған тойтармалар |
| Болт ерекшелігі | T-Болты M12 / M14 × 88 мм | Көзді болт M12 × 85 мм |
| Жаңғақ спец | 21мм (1/2' BSW) / 22мм / 23мм (Австралия стандарты) | 21мм / 22мм алты қырлы гайка |
| Бірлік салмағы | 1,10 кг – 1,25 кг/дана (стандартты салмағы 1,15 кг) | 0,90 кг – 1,00 кг/дана |
| Сырғуға төзімділік | ≥15,0 кН (В класының стандарттарына сәйкес келеді) | ≥10,0 кН (А класс стандарттарына сәйкес келеді) |
| Сәтсіздік жүктемесі | ≥28,0 - 30,0кН | ≥20,0кН |
| Беттік өңдеу | Электро-мырышталған) / HDG | Электро-мырышталған / HDG |
| Moq | 1000 дана | 2000 дана |
| Қаптама | 25 дана/тоқыма сөмке, 1000 дана/болат паллет | 30 дана/тоқыма сөмке, 1200 дана/ағаш паллет |
| Қолдану | Диагональды жақшалар, қисық немесе дұрыс емес пішінді құрылыстар, кеме жасау және мұнай-химия өнеркәсібі. | Уақытша жиекті қорғау қоршаулары, диагональды бекіту және оқиға кезеңін орнату. |

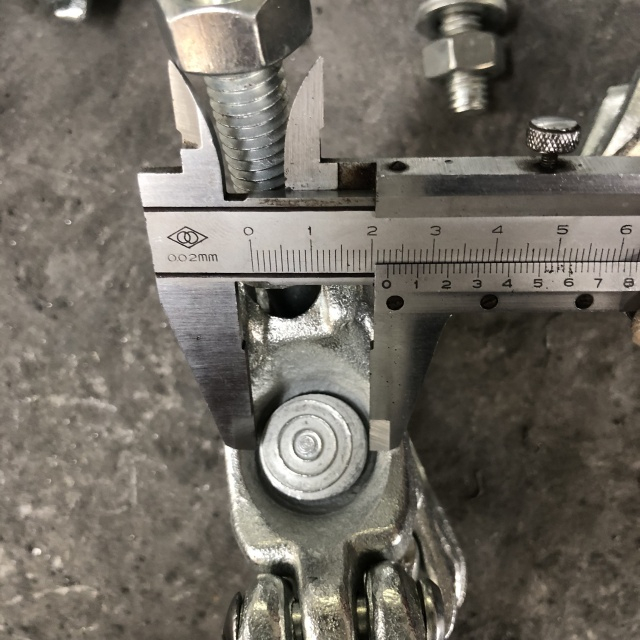

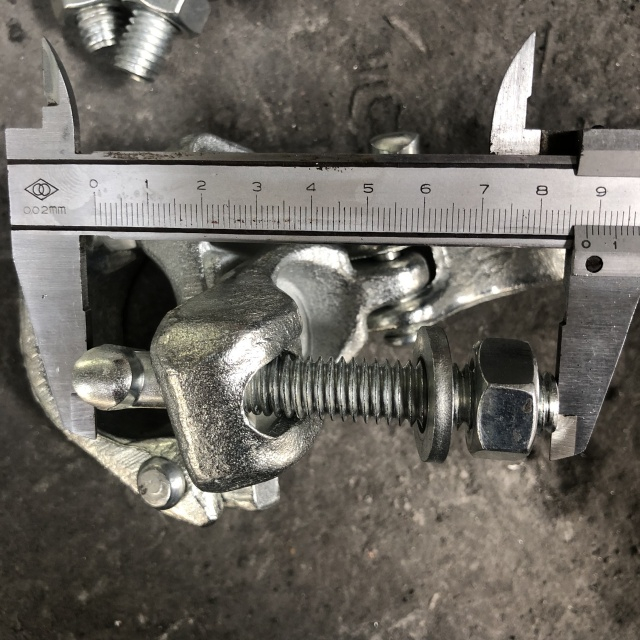

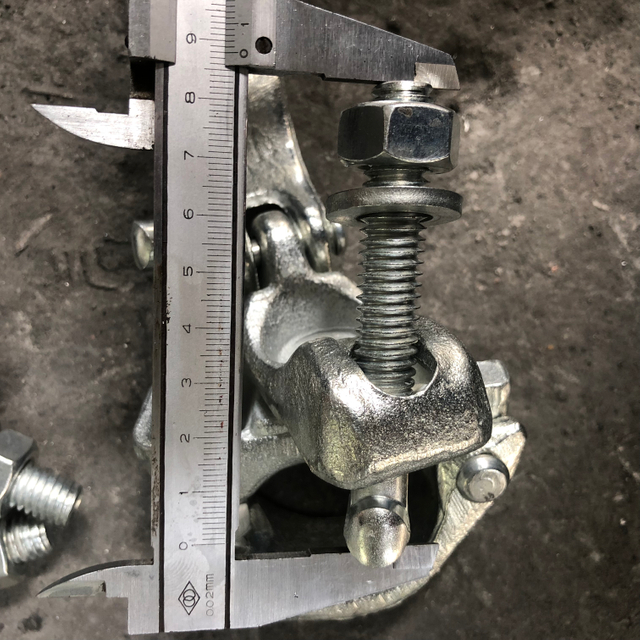

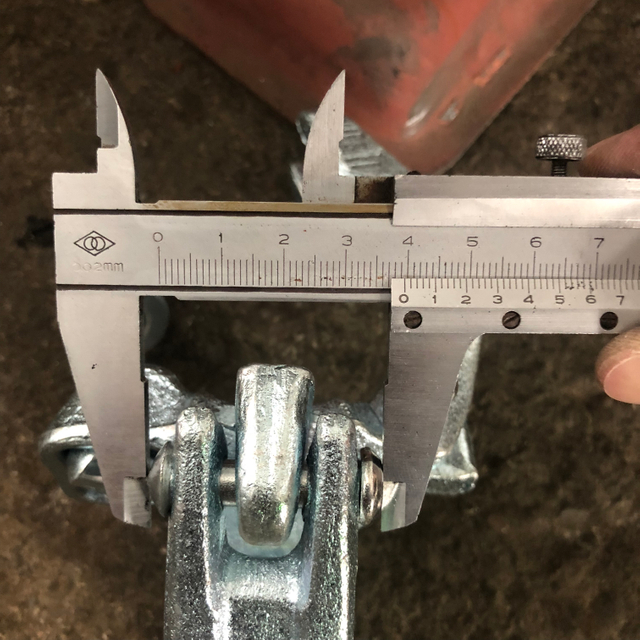

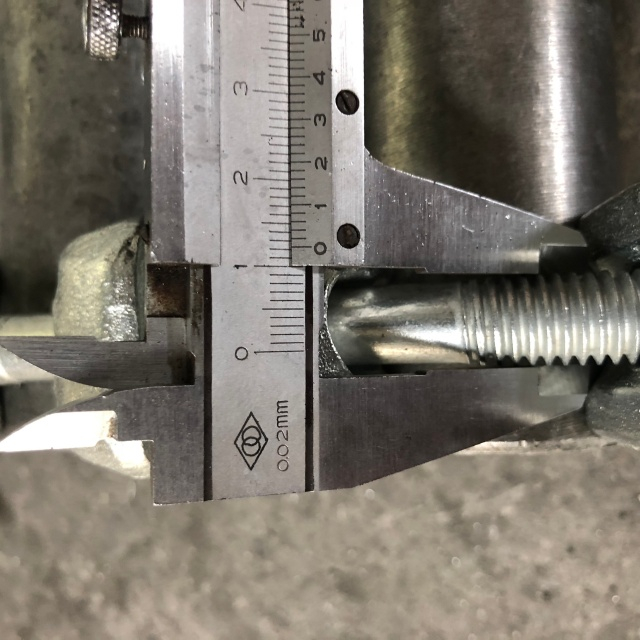

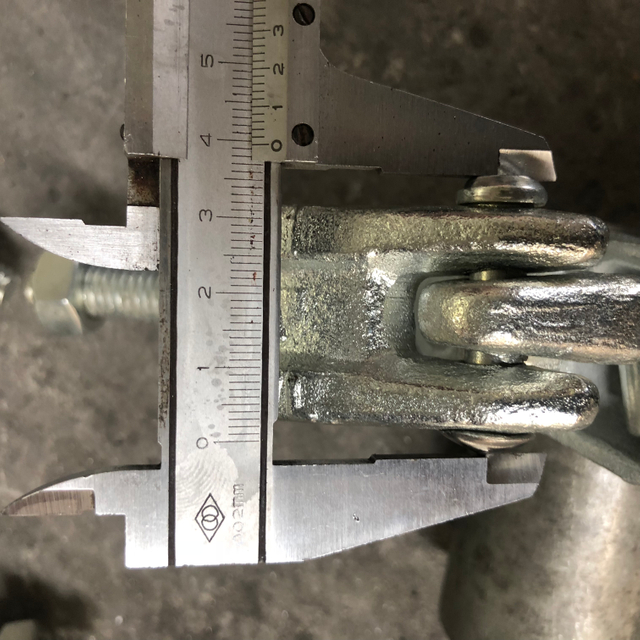

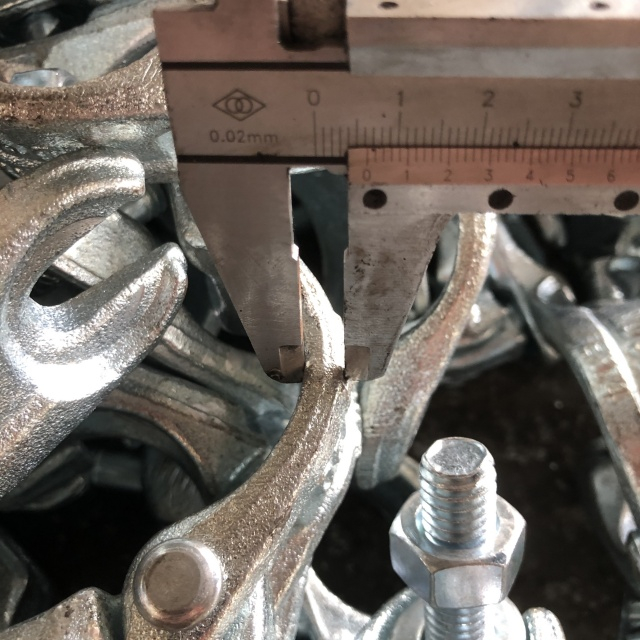

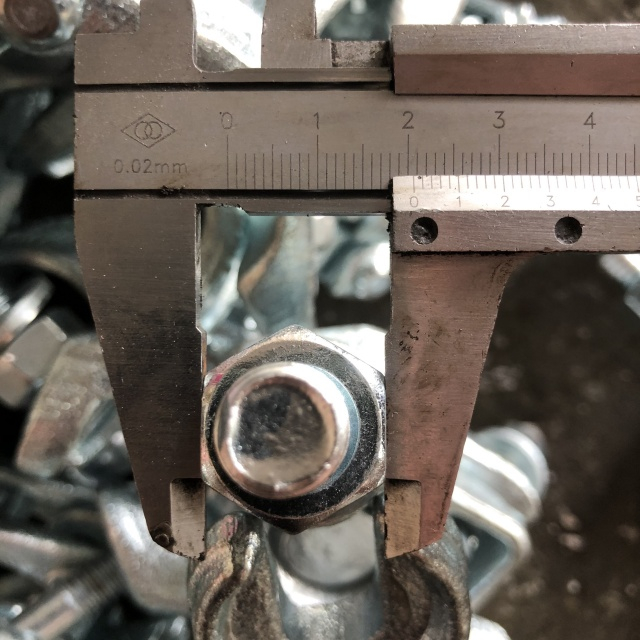

Байланысты инспекциялау кескіні
Оң бұрышты муфталар мен айналмалы муфталар арасындағы айырмашылық:
Оң бұрышты қосқыш (тік бұрыш / қос): бекітілген 90° қиылысуды бекітеді; ең алдымен негізгі жүк көтергіш элементтерді қосу үшін қолданылады (стандарттар мен кітапшалар).
Айналмалы муфта: 360° айналуға мүмкіндік береді; жалпы тірек құрылымының бүйірлік тұрақтылығын қамтамасыз ететін диагональды бекітетін түтіктерді қосу үшін арнайы әзірленген.

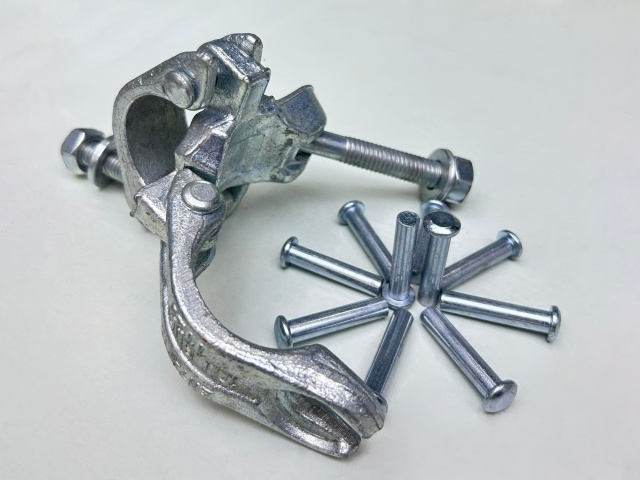

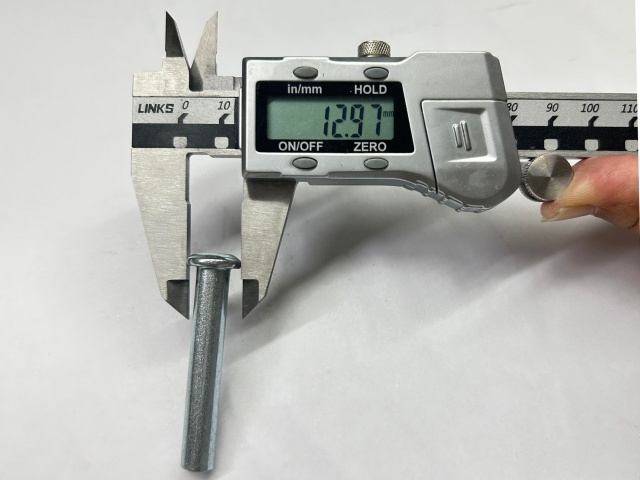

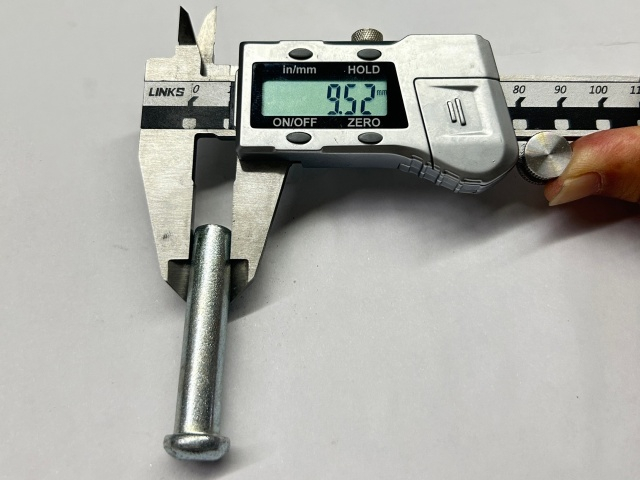

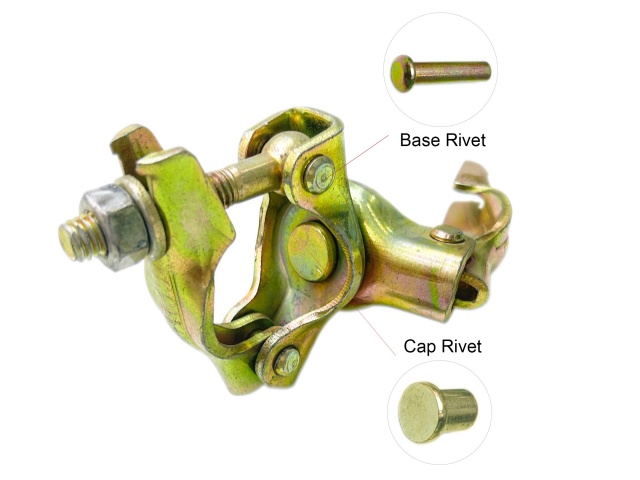

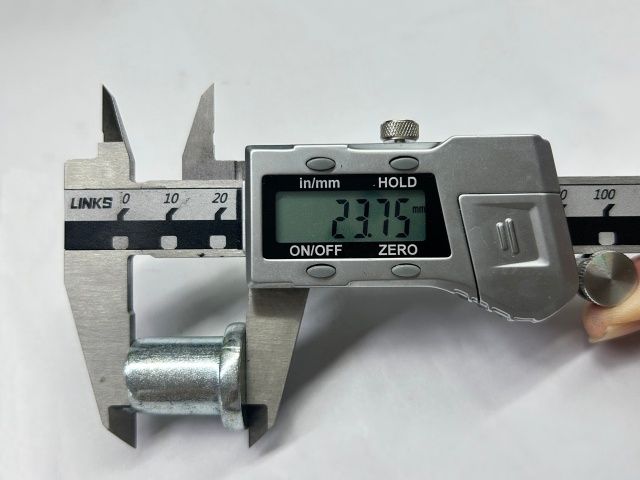

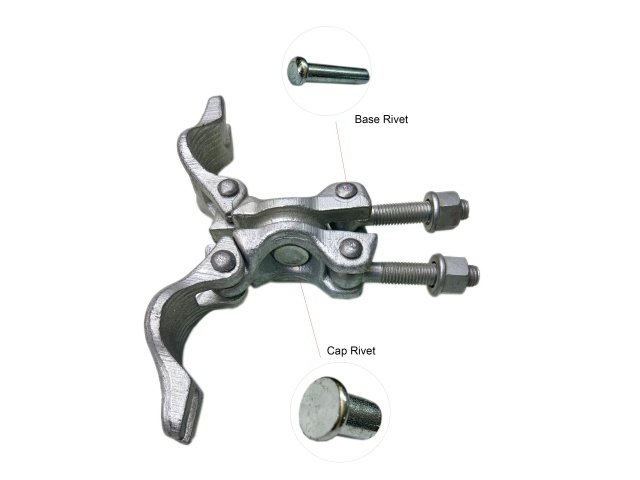

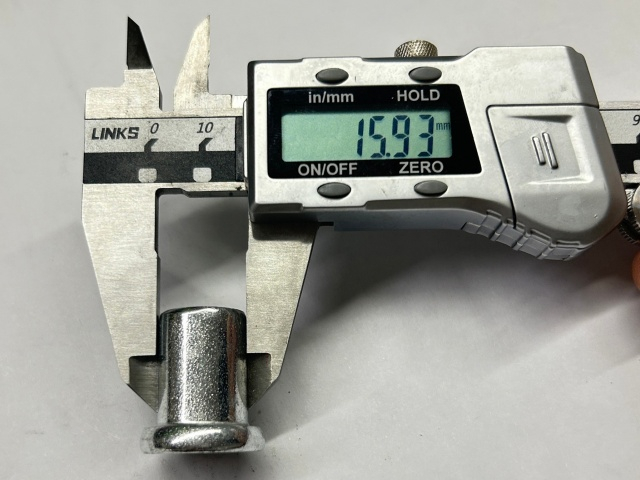

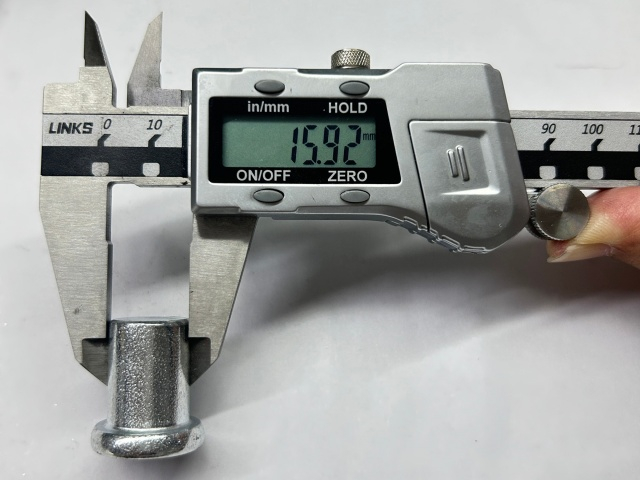

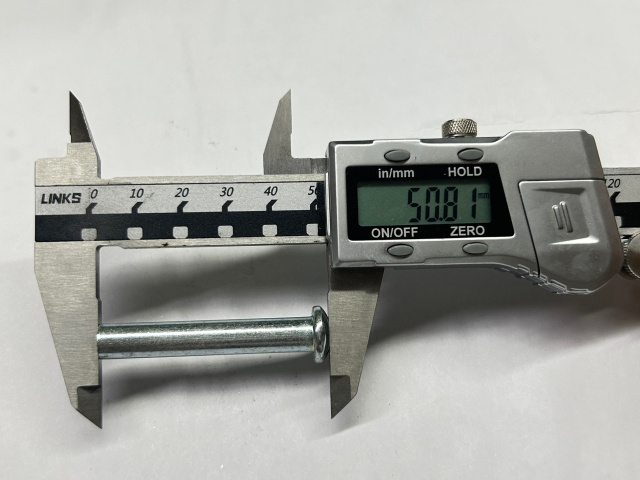

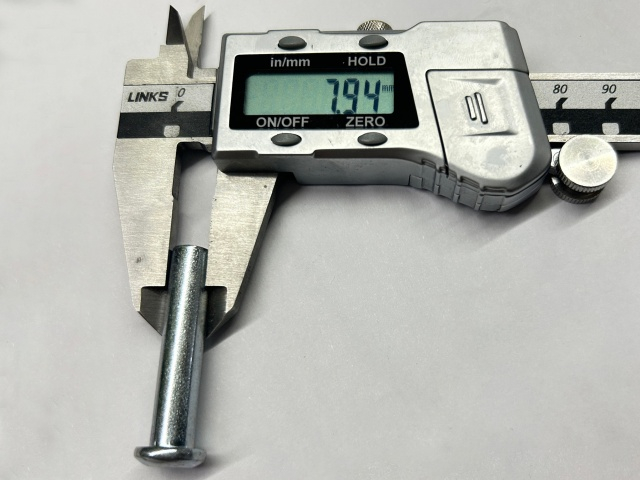

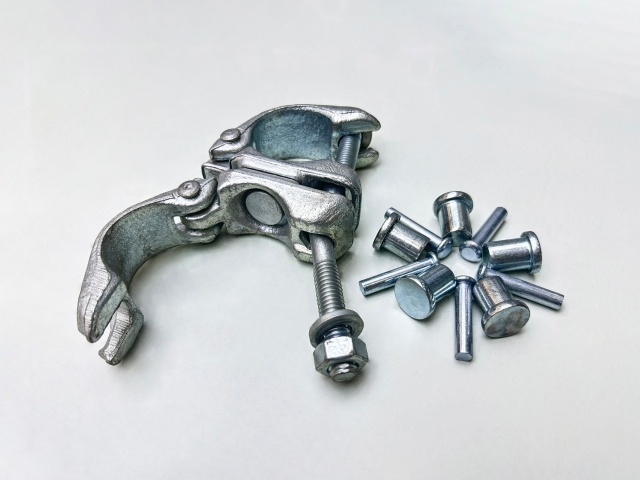

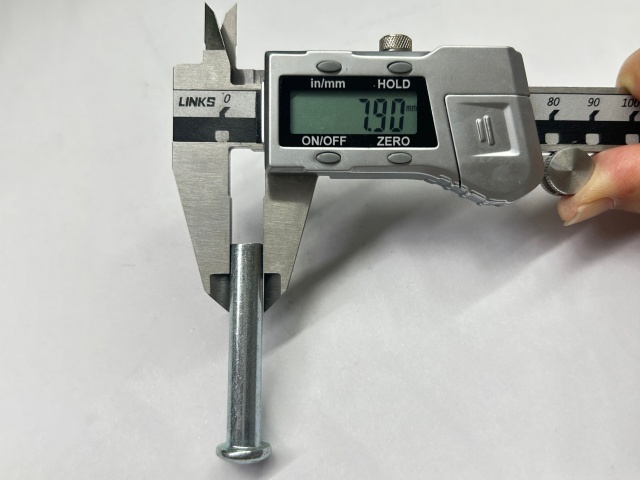

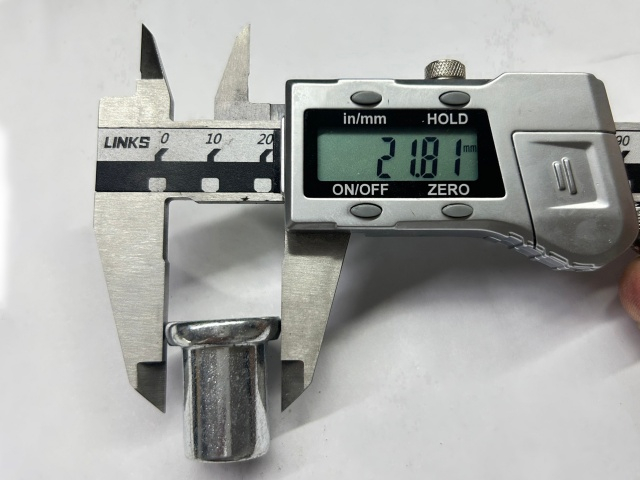

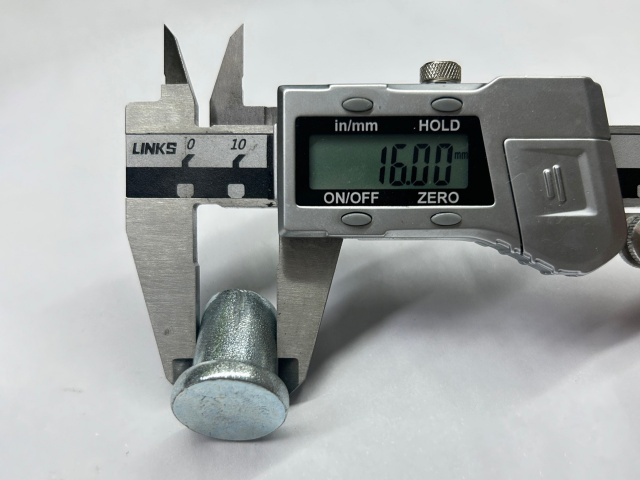

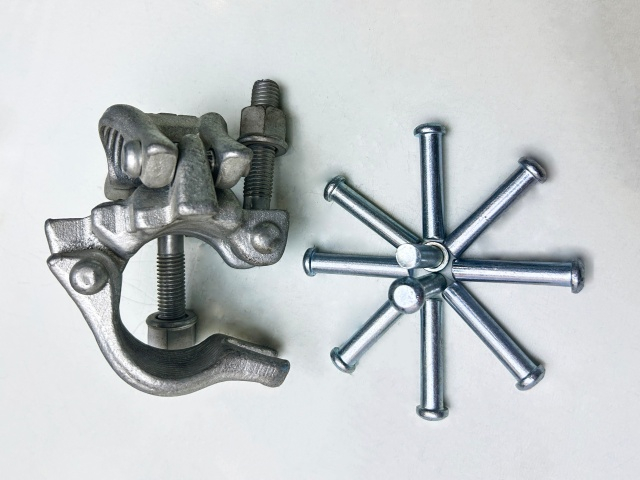

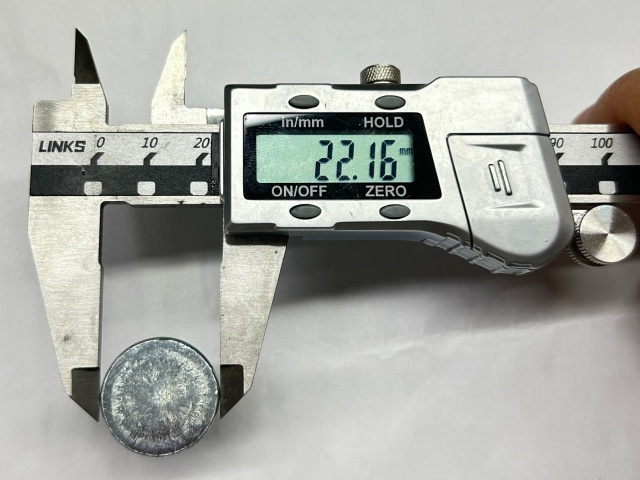

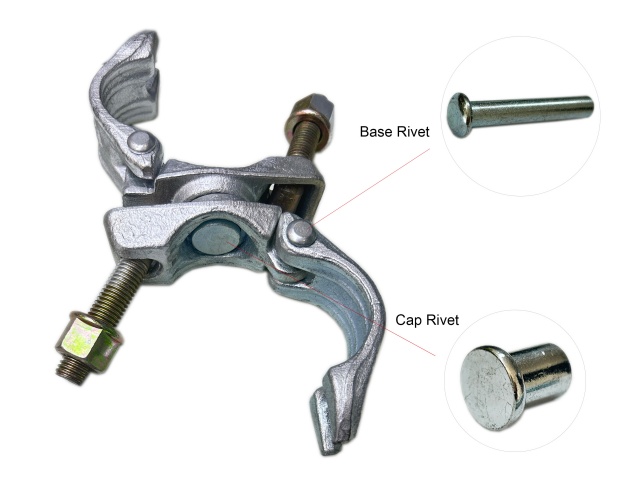

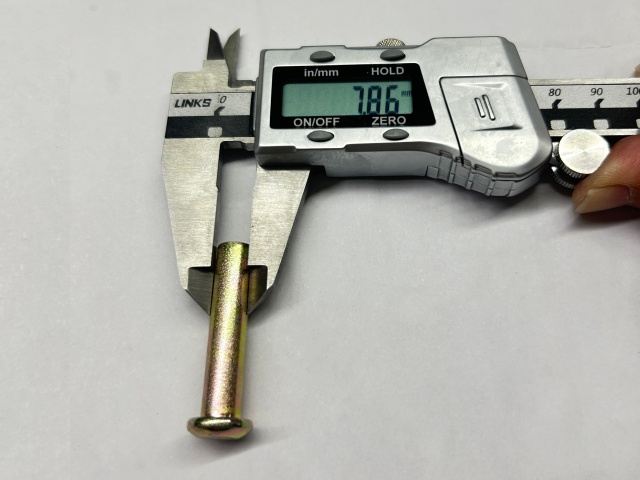

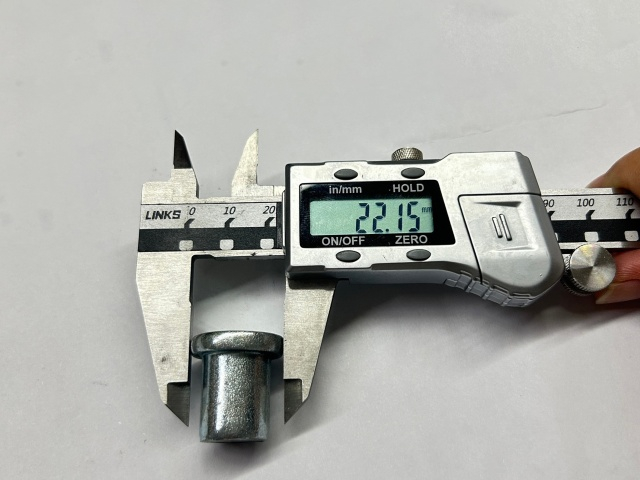

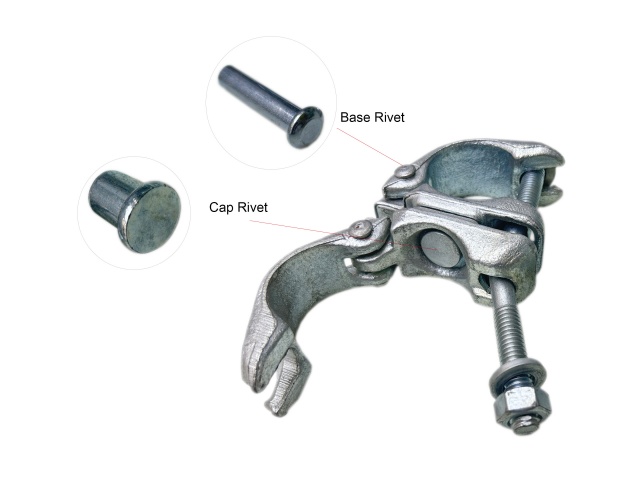

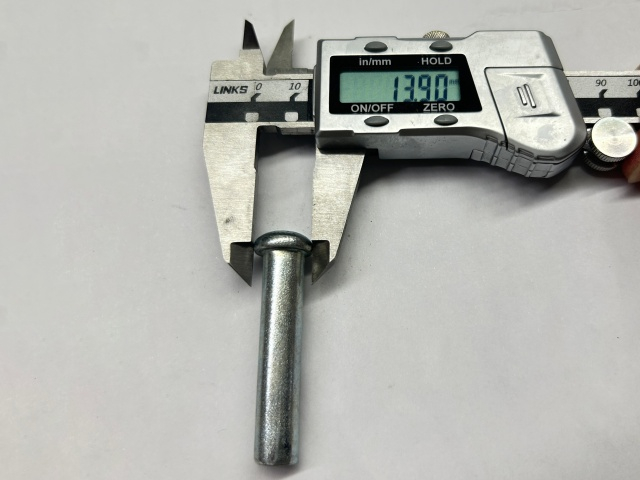

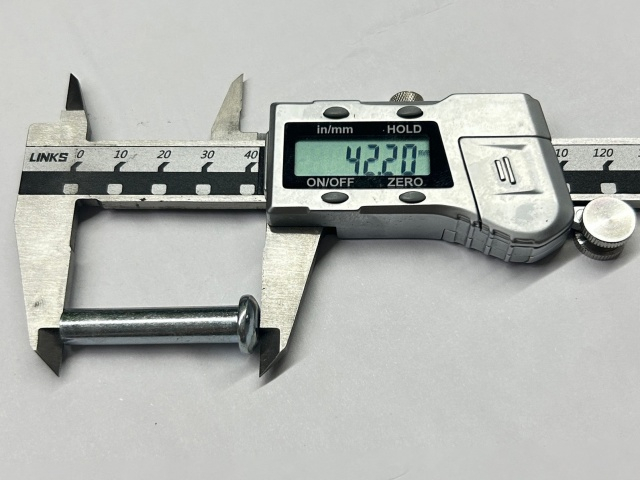

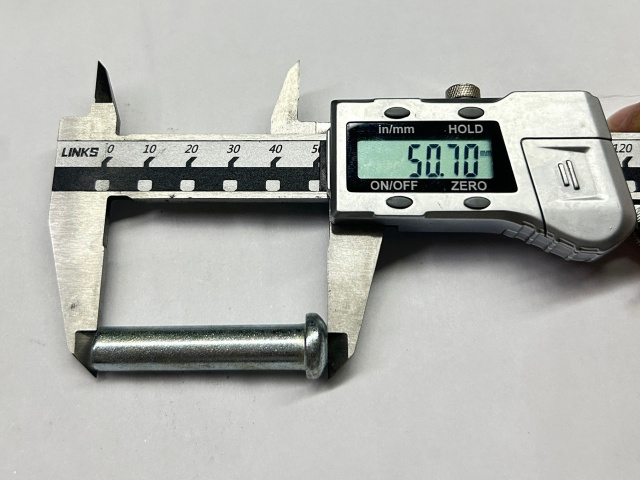

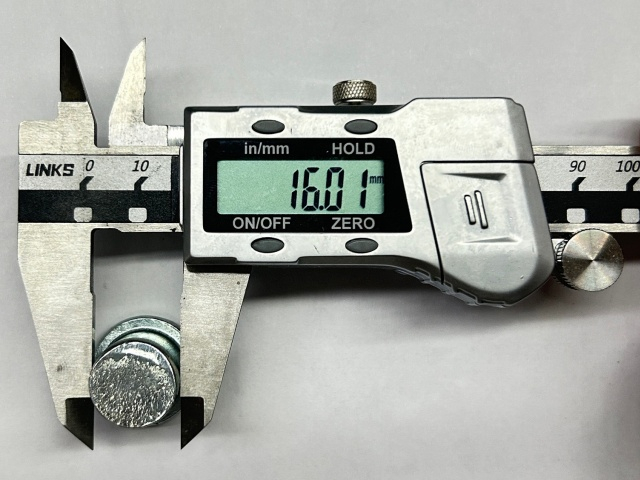

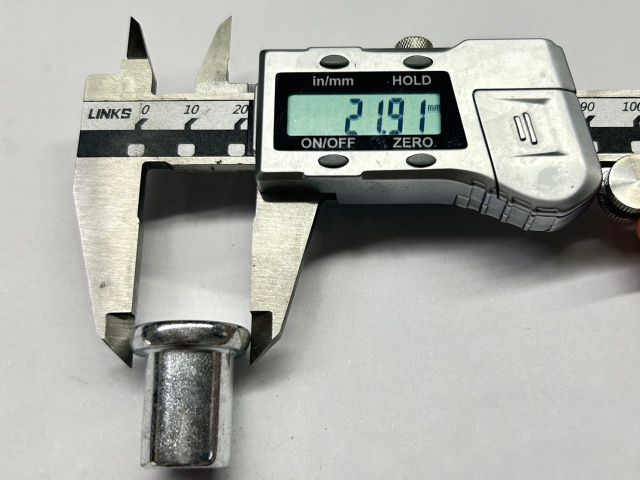

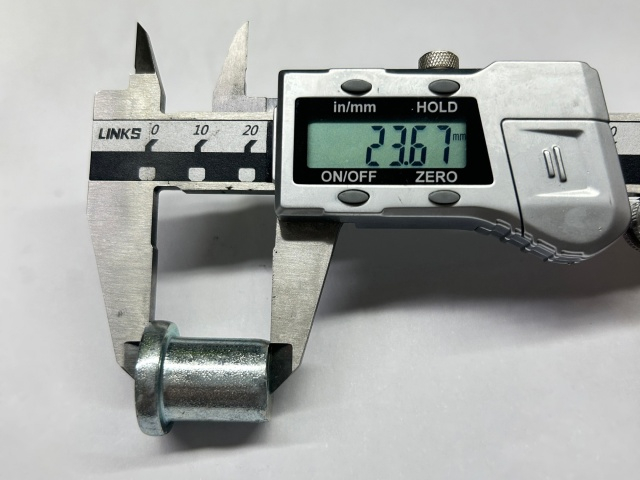

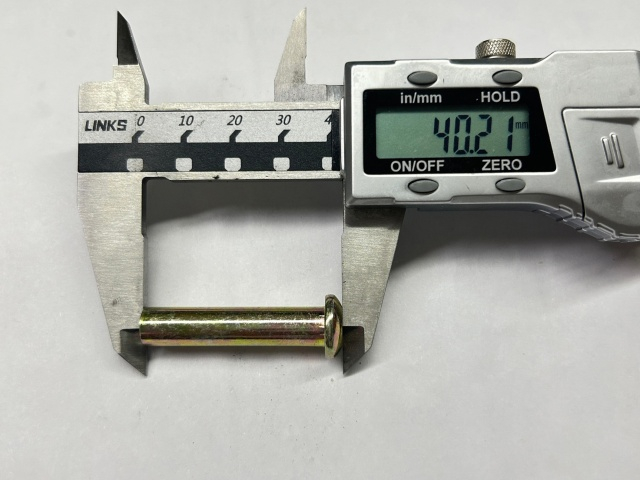

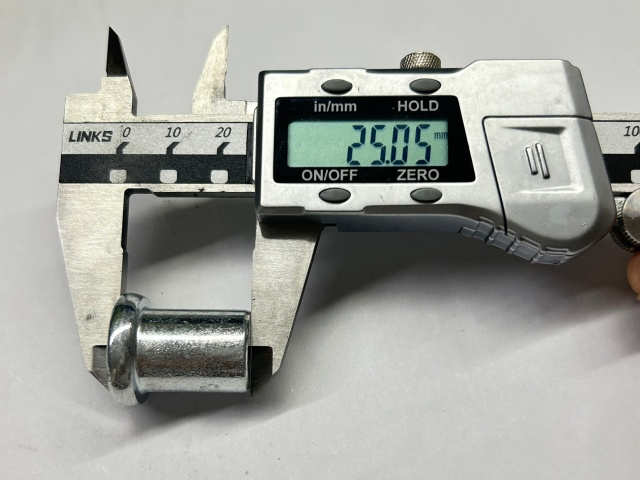

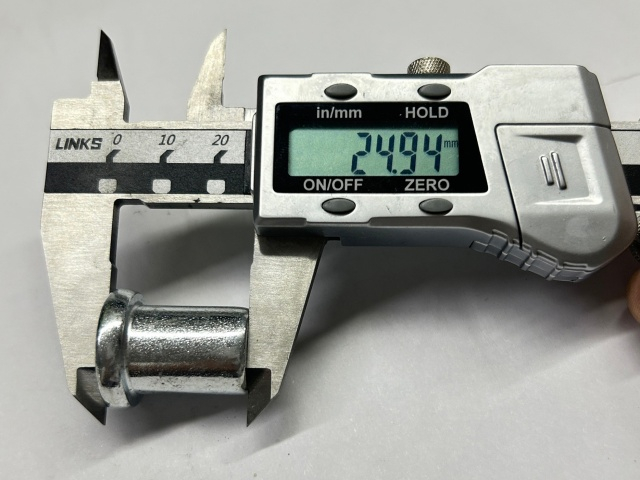

Орталық түйреуішке қатысты қауіпсіздік ескертпесі:
Айналмалы муфтаның өнімділігі оның орталық айналмалы тойтармасына байланысты. Соғылған айналмалы муфталар EN74-1 B класының қауіпсіздік стандарттарына сәйкестігін қамтамасыз ететін, жоғары созылу жүктемелері кезінде қопсытуға немесе сынуға қарсы тұратын үлкен диаметрлі (Ø16мм/Ø18мм) ыстық соғылған тойтармаларды пайдаланады.

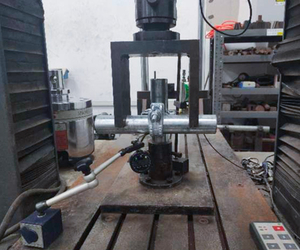

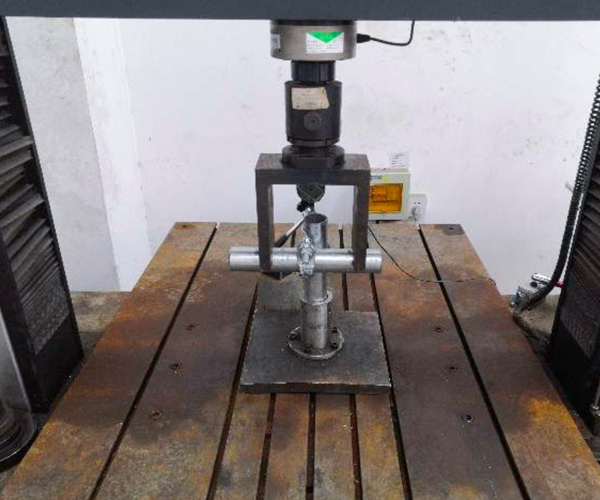

Тестілеуде
Тестен кейін
Нәтижелер туралы қысқаша ақпарат:
| Жоқ | Тест заты | Тест әдісі |

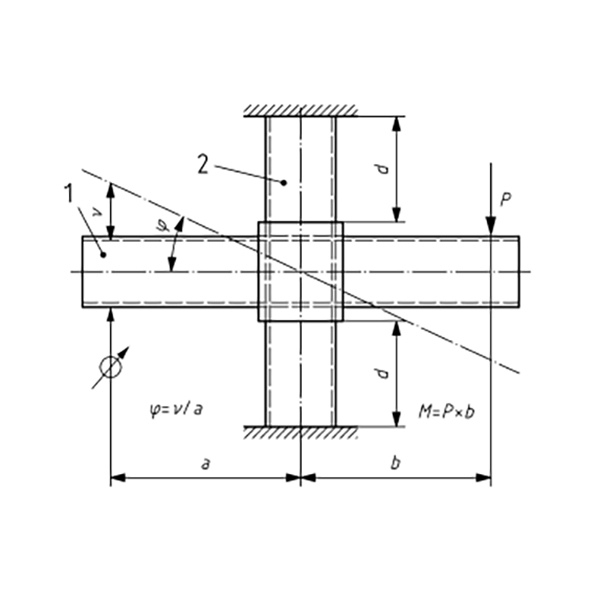

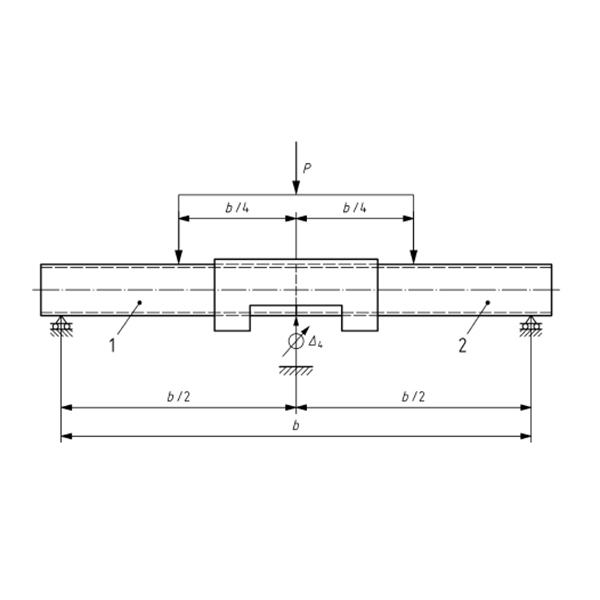

| 1 | Иілу сәтін қарсылық | EN 74-1: 2005 7.4.3 тармағы |
| 2 | Тыңдау күші | EN 74-1: 2005 7.2.1-тармақ |
Тест нәтижелері:
| Тест заты | Тест нәтижесі | Тест талаптары (Жеңді муфт, класс B) | Қорытынды |
| Иілу сәтін қарсылық | △ 4 = 5mm, MB, 5% = 1.43KNM | △ 4 = 5 мм, МБ, 5% ≥1.4кнм | Жүру |

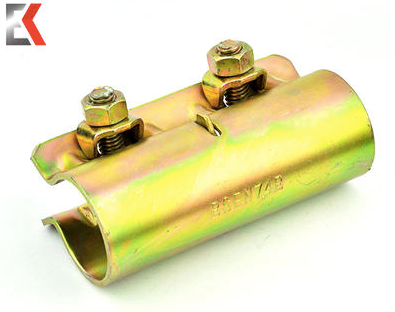

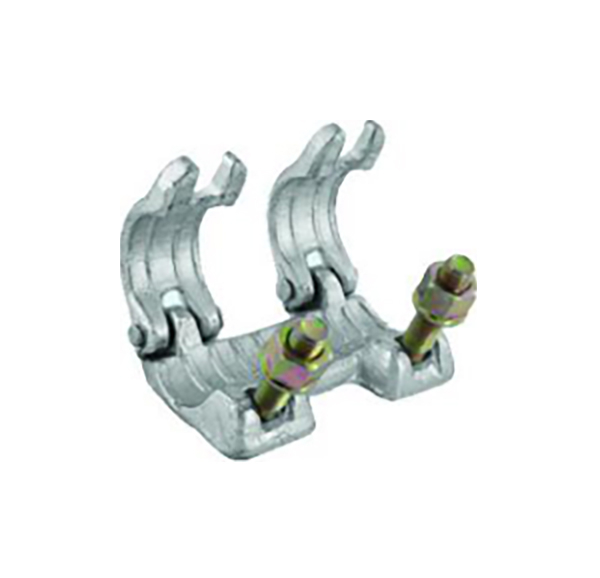

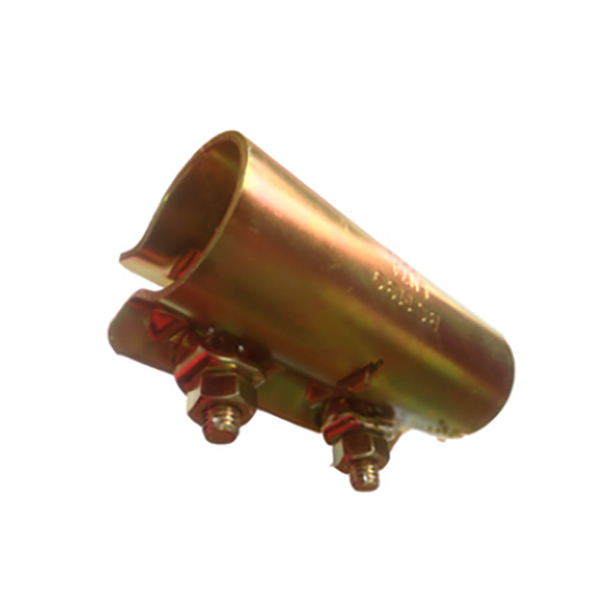

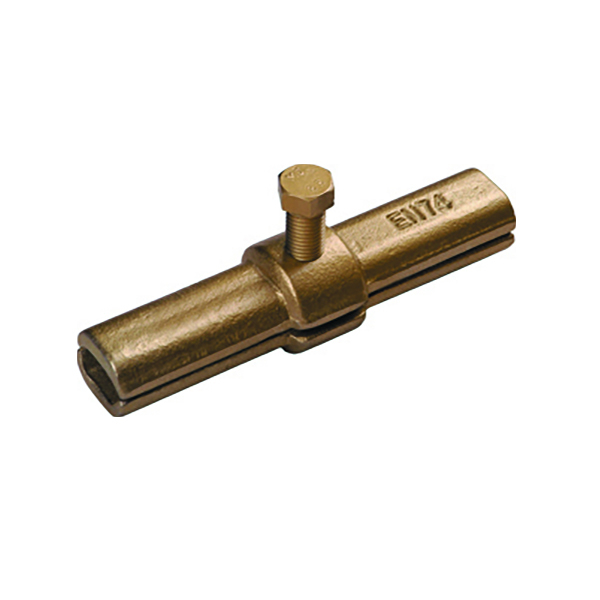

Жеңіл қосқыштың егжей-тегжейлі техникалық сипаттамалары кестесі
| Зат | Сығылған болат төлке муфтасы / түйіспелі қысқыш | Құйма / соғылған жең муфтасы |
| Өндірістік процесс | Жоғары сапалы суық сығымдалған | Cast немесе Drop-Forged |
| Материал | Жоғары сапалы Q235 көміртекті болат табақ (қалыңдығы ≥ 3,5–4,0 мм) | Иілгіш темір немесе Q235B соғылған болат |
| Құбыр OD | Ø48,3 мм (стандартты 1,9' тірек болат түтік) | Ø48,3 мм (стандартты 1,9' тірек болат түтік) |
| Қосылу әдісі | Сыртқы қосылыс | Сыртқы қосылыс |
| Жалпы ұзындығы | 200 мм – 210 мм | 200 мм - 210 мм |
| Стандарт | EN74-1 А класы / BS1139 / AS/NZS 1576.2 | EN74-1 / BS1139 стандарты |
| Болт ерекшелігі | Орталық ұзын болт M12/M14 × 75 мм немесе M12 × 80 мм | Орталық алтыбұрышты болт M12 / M14 × 75 мм |
| Жаңғақ спец | 21мм (1/2' BSW) / 22мм / 23мм (Австралия стандарты) | 21мм/22мм алты қырлы гайка |
| Бірлік салмағы | 0,95 кг – 1,05 кг/дана (стандартты салмағы 1,00 кг) | 1,10 кг – 1,25 кг/дана |
| Созылу жүктемесі | ≥6,0 кН (Муфталарға арналған EN 74-1 созылу күші талаптарына сәйкес келеді) | ≥6,0 - 9,0 кН |
| Соңғы жүктеме | ≥15,0кН | ≥18,0кН |
| Беттік өңдеу | Электро-мырышталған / HDG | Электро-мырышталған / HDG |
| Moq | 1000 дана | 1000 дана |
| Қаптама | 20 дана/тоқыма сөмке, 1000 дана/болат паллет | 20 дана/тоқыма сөмке, 1000 дана/болат паллет |
| Үздік нарықтар | Ұлыбритания, Ирландия, Жаңа Зеландия, Австралия, Малайзия | Еуропаның бөліктері, Таяу Шығыстағы мұнай және газ жобалары |

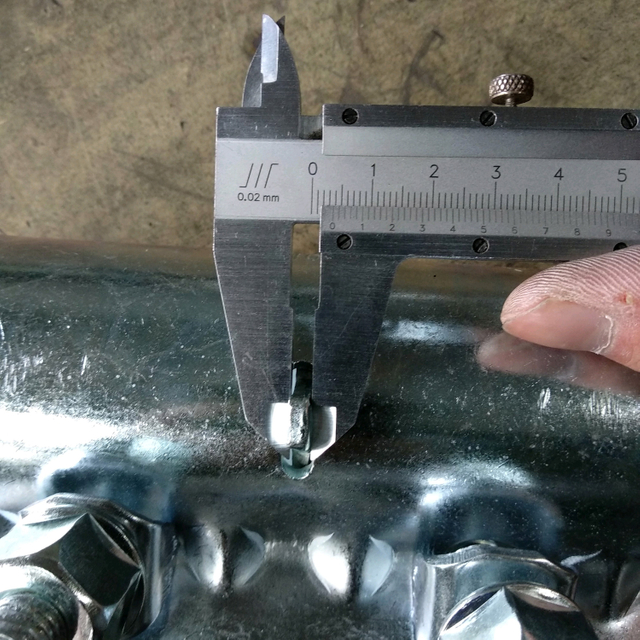

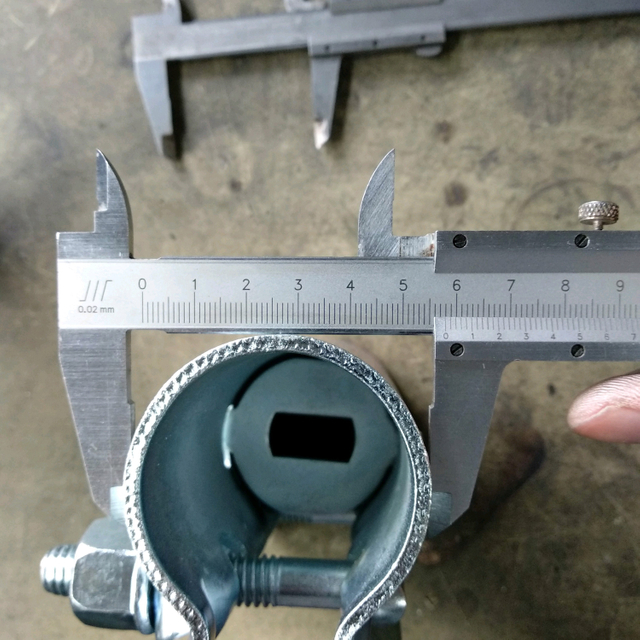

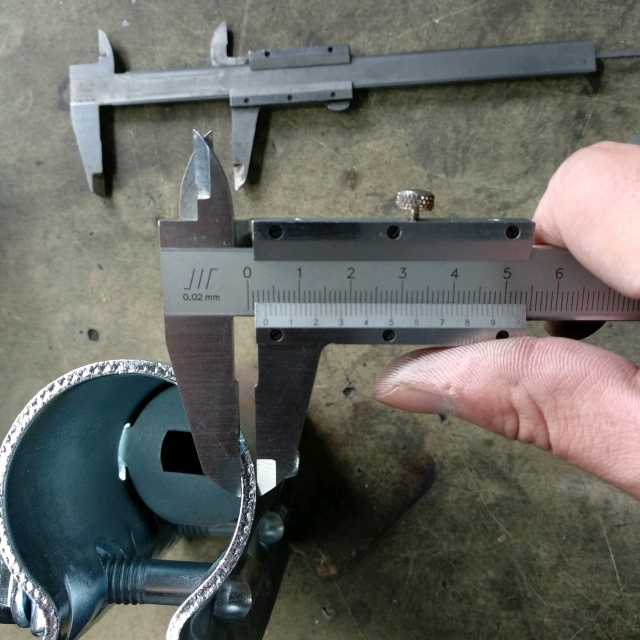

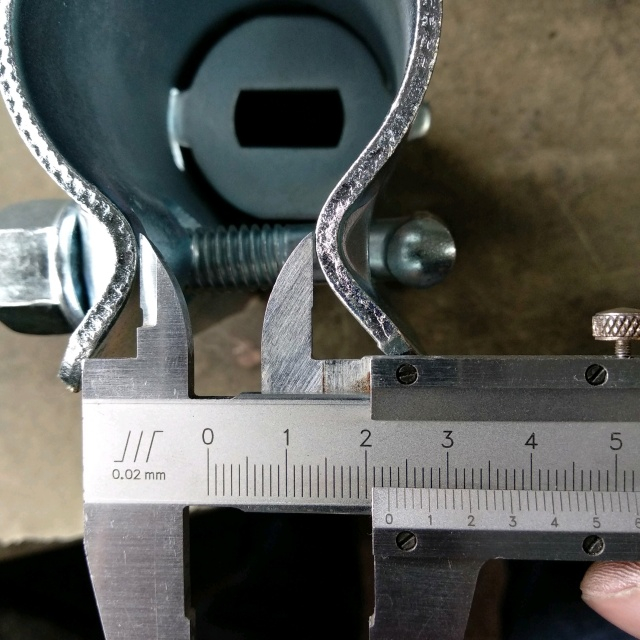

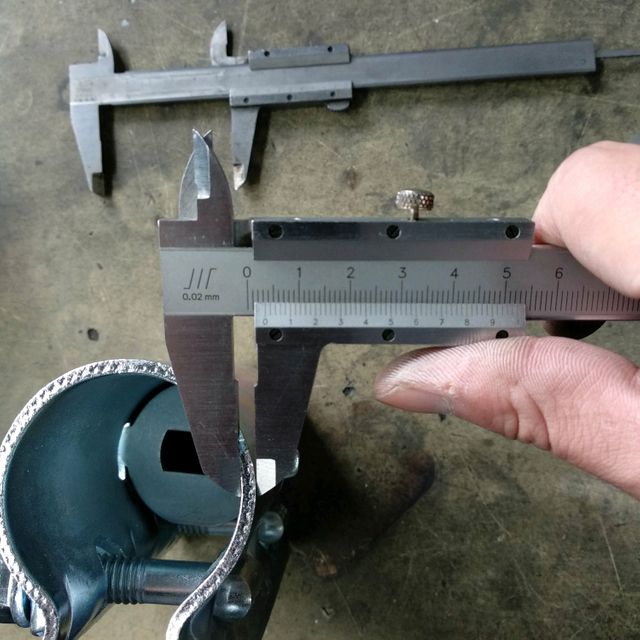

Жеңді инспекциялау кескіні
Манжеттік муфталар мен түйреуіштер арасындағы айырмашылықтар:
төлке муфтасы (сыртқы қосылым): болат түтіктің сыртқы жағына орап, болттармен бекітіледі; EN74 / BS1139 спецификацияларына сәйкес келетін стандартты сыртқы қосылатын құрамдас ретінде қызмет ететін иілу мен тартылуға жоғары қарсылықты ұсынады.
Біріктірілген түйреуіш (ішкі қосылым): болат құбырдың ішкі бөлігіне кіргізеді және қосылымды бекіту үшін кеңейеді; ең алдымен ішкі біріктіру үшін пайдаланылады, бірақ оның иілу сәттеріне төзімділігі жең муфтасына қарағанда төмен.
Жаңғақ пен құралдың үйлесімділігі:
Ұлыбритания және Ирландия: 21 мм (1/2 ' BSW) жаңғақтармен стандартталған.
Австралия және Жаңа Зеландия: 23 мм жаңғақтар ұсынылады; Жағалау орталарында ашық ауада пайдалану үшін беріктікті қамтамасыз ету үшін ыстық мырыштау (HDG) міндетті болып табылады.

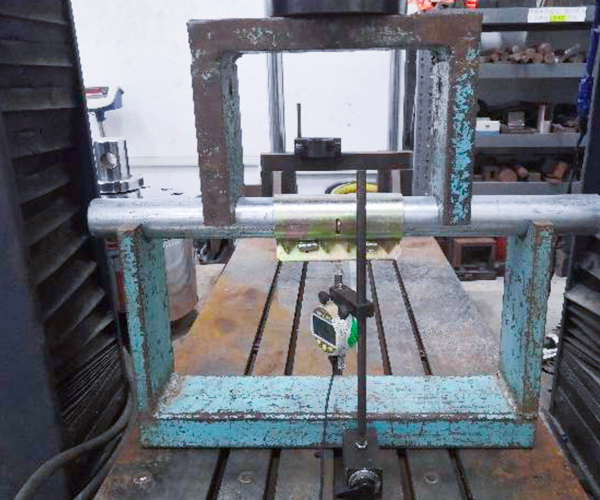

Тестілеуде

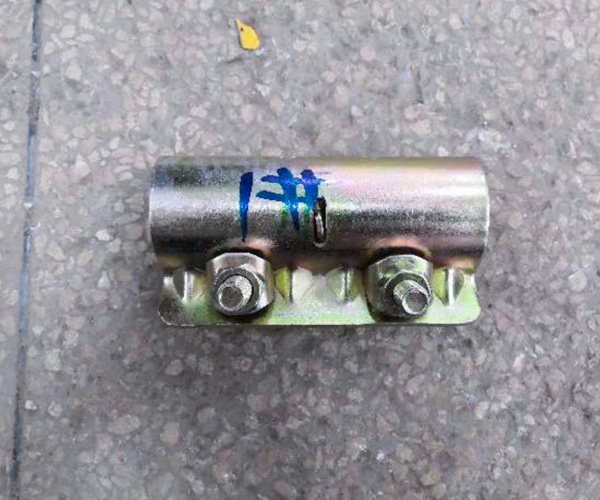

Тестен кейін
Нәтижелердің қысқаша мазмұны :
| Жоқ | Тест заты | Тест әдісі |
| 1 | Сырттай қарсылық | BS 1139-2.2: 2009 + A1: 2015 ж. 7-тармақ және A.2 қосымша |
Тест нәтижелері:
| Тест заты | Тест нәтижесі | Тест талаптары | Қорытынды |
| Сырттай қарсылық | 1mm≤△ 2½2mm, fs, 5% = 1.83KN | 1MM≤△ 2≤2MM, FS, 5% ≥1.04KN | Жүру |

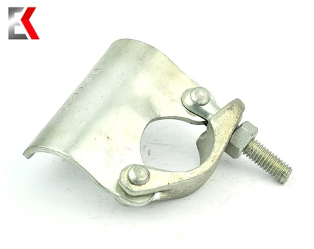

Putlog / Wrapover қосқышы: егжей-тегжейлі сипаттамалар кестесі
| Есім | Престелген болат путлог / орауыш муфта | Бекітілген путлогты тастаңыз |
| Өндірістік процесс | Жоғары сапалы суық штамптау (суық сығымдау) | Ыстық соғылған қақпақ пластина/негіз |
| Материал | Жоғары сапалы Q235 көміртекті құрылымдық болат пластина | Жоғары сапалы Q235B / Q355B соғылған болат |
| Құбыр OD | Ø48,3 мм (стандартты 1,9' тірек болат түтік) | Ø48,3 мм (стандартты 1,9' тірек болат түтік) |
| Басу | Бір орауыш қысқыш | Жалғыз соғылған қысқыш |
| Қалыңдық | ≥3,0 - 3,5мм | ≥4,0мм |
| Стандарт | BS1139 стандарты / EN74 | BS1139 / EN74 стандарты |
| Болт ерекшелігі | Т-болт M12×85 мм немесе M12×88 мм | T-болт M12 × 88 мм |
| Жаңғақ спец | 21мм (1/2' BSW) / 22мм / 23мм (Австралия стандарты) | 21мм/22мм/23мм |
| Бірлік салмағы | 0,60 кг – 0,70 кг/дана (стандартты салмағы 0,63 кг) | 0,68 кг - 0,75 кг/дана |
| Сырғуға төзімділік | ≥0,63 кН (Жүк көтермейтін жалғыз қосқыштар үшін BS1139 стандартына сәйкес келеді) | ≥1,0кН |
| Беттік өңдеу | Электро-мырышталған / HDG | Электро-мырышталған / HDG |
| Moq | 2000 дана | 1000 дана |
| Қаптама | 35 дана/тоқыма сөмке, 1400 дана/болат паллет | 30 дана/тоқыма сөмке, 1200 дана/болат паллет |
| Үздік нарықтар | Ұлыбритания, Австралия, Оңтүстік Америка, Вьетнам, Оңтүстік Африка | Ұлыбритания, Таяу Шығыс мұнай-газ инженериясы, Еуропа |

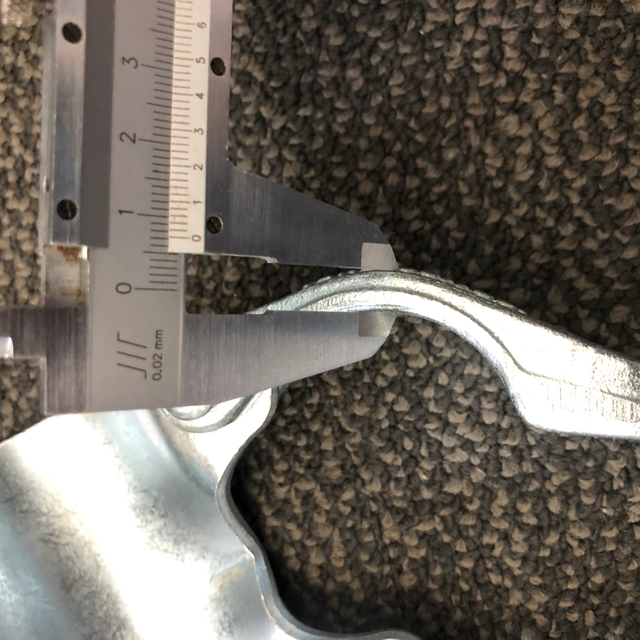

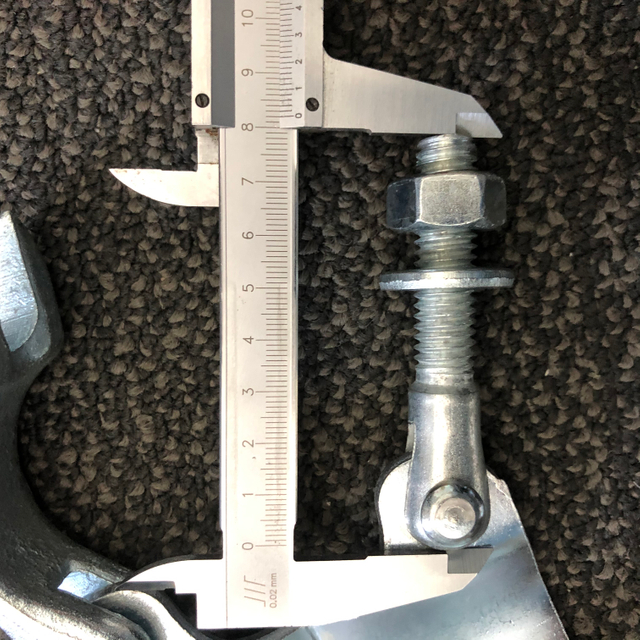

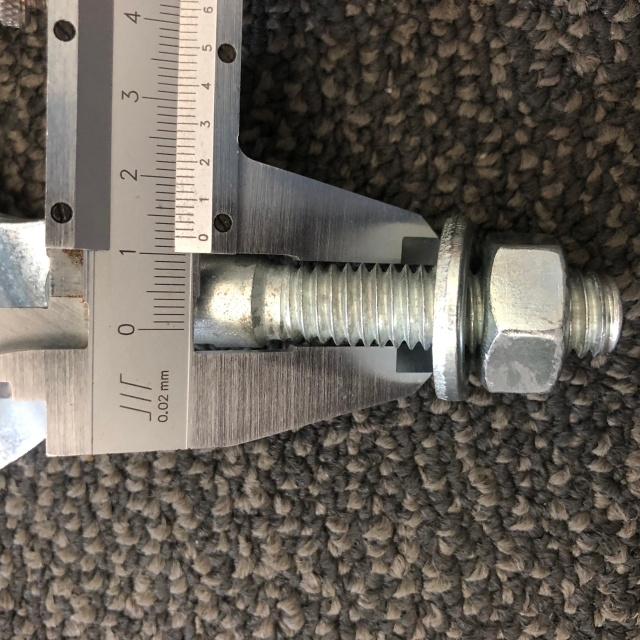

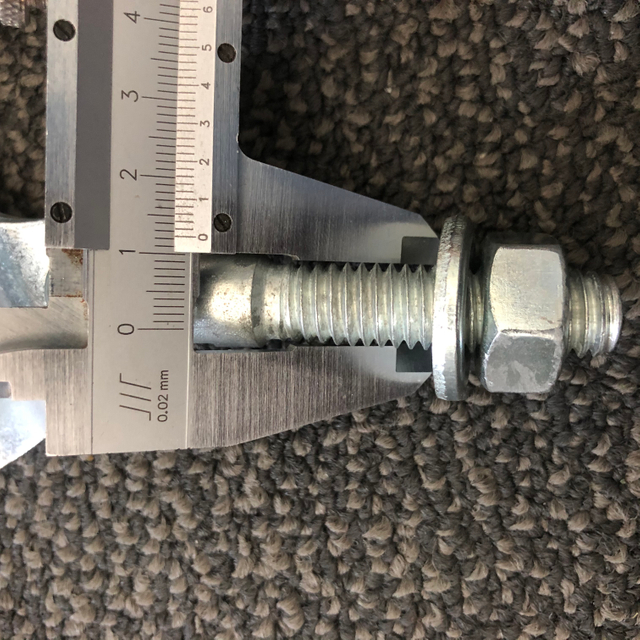

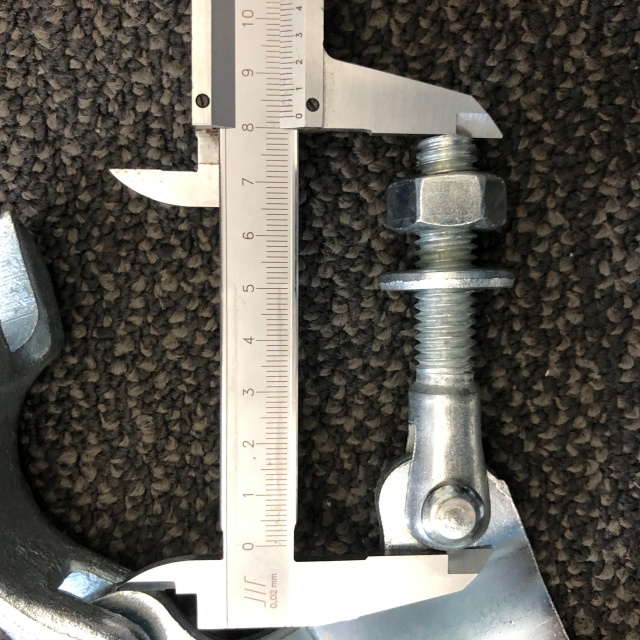

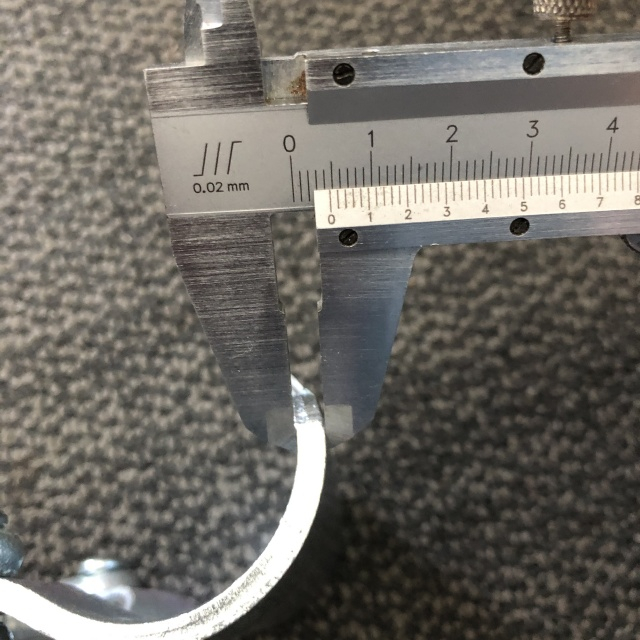

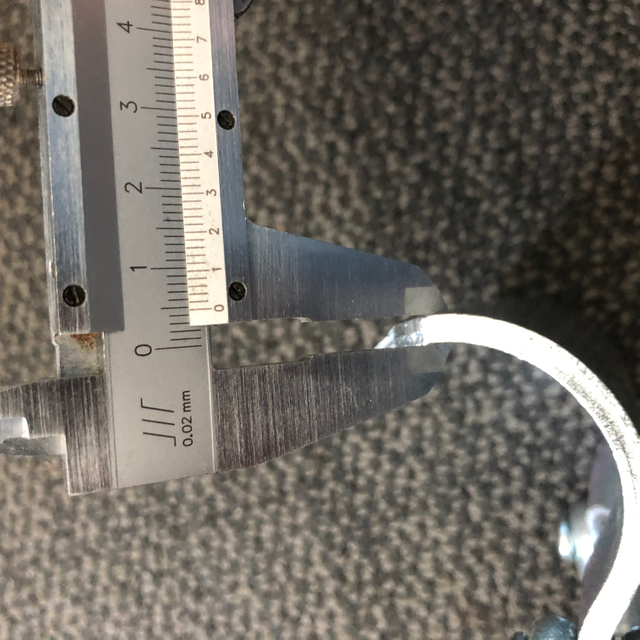

Путлог жалғағыштарын тексеру суреті
Путлог қосқыштарының негізгі қолданбалары мен шектеулері:
Негізгі пайдалану: тірек тақталарын қолдау немесе қоршауларды бекіту үшін путлогтарды (трансомдарды) бухгалтерлік кітапқа бекіту үшін арнайы әзірленген.
Қауіпсіздік туралы ескерту (жүк көтермейтін қосқыш): Putlog қосқыштары бір қысқышты дизайнмен ерекшеленеді; оларды эталондар (вертикалдар) мен кітапшалар (горизонтальдар) арасындағы бастапқы жүк көтергіш байланыстарда пайдалануға қатаң тыйым салынады. Бастапқы жүк көтергіш қосылыстар үшін тік бұрышты (қос) қосқыштар қолданылуы керек.
Нарық артықшылықтары мен жаңғақ сипаттамалары:
Ұлыбритания және Ирландия: Жоғары сұраныс (путлогтық трансомдар стандартты тіректерді орнатуда кеңінен қолданылады); әмбебап 21мм (1/2' BSW) фланецті гайкалармен жабдықталған.
Австралия және Жаңа Зеландия: 23 мм жаңғақтармен үйлесімді; әдетте ыстық мырышталған (HDG) өңдеу қажет.

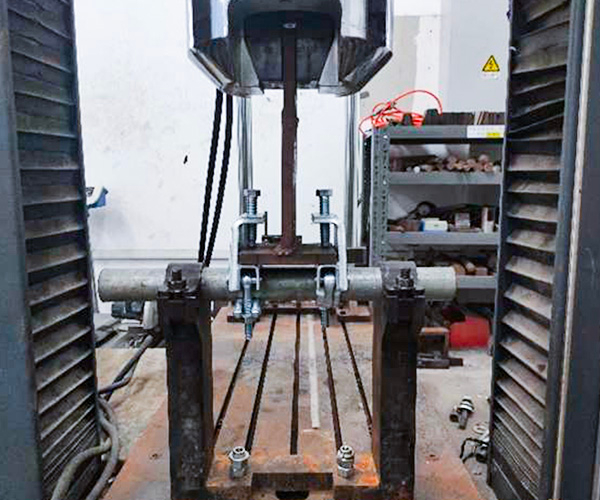

Тестілеуде (беріктік тест)

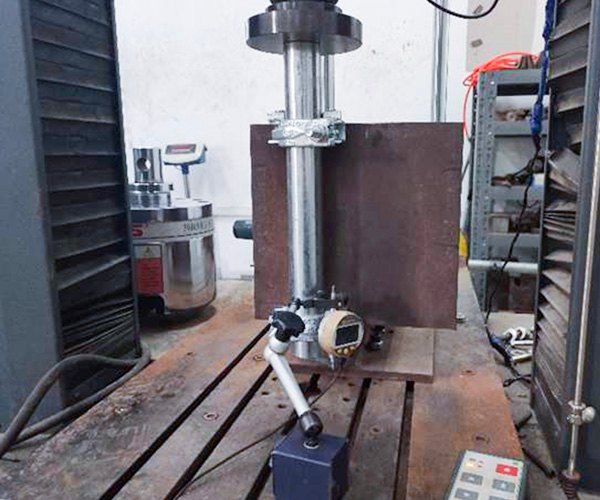

Тестілеуде (түтік бойымен сырғанау)

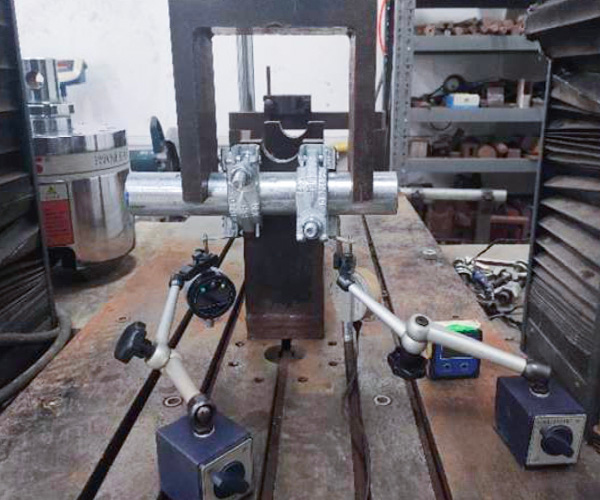

Тестілеуде (түтік бойымен слип сынағы)
Нәтижелер туралы қысқаша ақпарат:
| Жоқ | Тест заты | Тест әдісі |
| 1 | Күшті тексеру | AS / NZS 1576.2: 2016 қосымша L қосымшасы |
| 2 | Түтік бойымен сырғанау | AS / NZS 1576.2: 2016 ҚОСЫМША М қосымшасы |
| 3 | Түтік бойымен фланец | AS / NZS 1576.2: 2016 қосымша N |
Тест нәтижелері:
| Тест сөйлемі | Тест заты | Тест талаптары | Тест нәтижесі | Қорытынды |
| Қосымша | Күшті тексеру | P = 30.0кн, фланецк қысқышы ешқандай тұрақты жиынтығын көрсетпейді | P = 30.0кн, фланецке теңдесі жоқ | Жүру |
| Қосымша | Түтік бойымен сырғанау | P = 12.5kn, Slipage ≤ 6mm | P = 12.5kn, тайғақ <6mm | Жүру |
| Қосымша N | Түтік бойымен фланец | P = 12.5kn, Slipage ≤ 6mm | P = 12.5kn, тайғақ <6mm | Жүру |

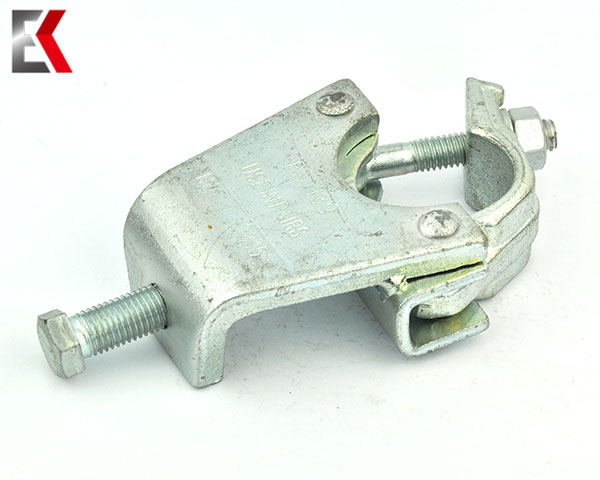

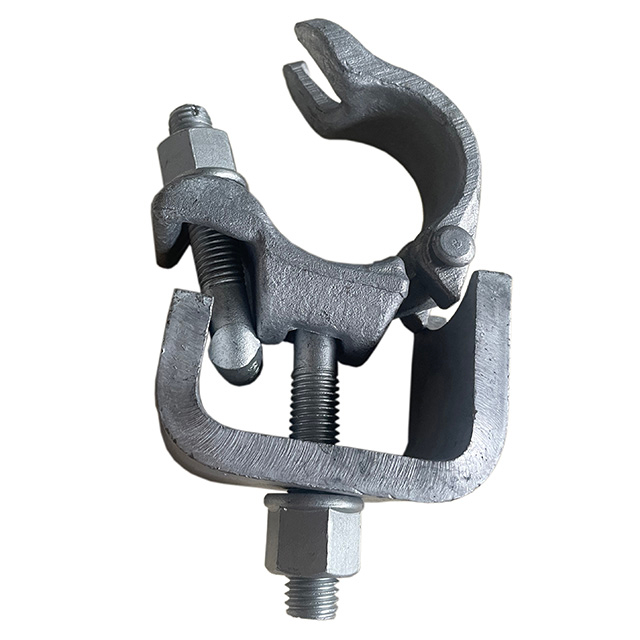

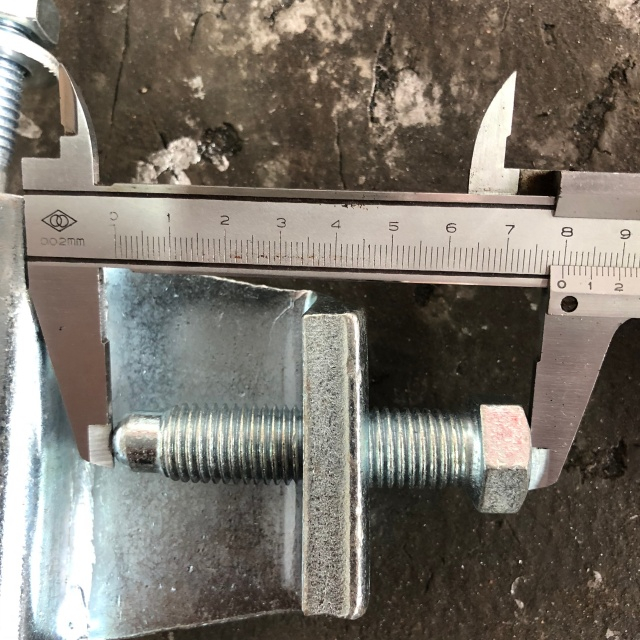

Арқалық/Гравлок қосқышы егжей-тегжейлі сипаттамалар кестесі
| Есім | Соғылған гравлок / арқалық муфтасы | Құйма/басылған болат арқалық қысқышы |
| Өндірістік процесс | Ауыр жүкті соғу (бір бөлік) | Құю (иілгіш темір / құйма болат) немесе композитті штамптау |
| Материал | Жоғары сапалы Q235B / Q355B / 45 # беріктігі жоғары көміртекті болат | Жоғары беріктігі бар соғылғыш темір немесе Q235 болат |
| Құбыр OD | Ø48,3 мм (стандартты 1,9' тірек болат түтік) | Ø48,3 мм (стандартты 1,9' тірек болат түтік) |
| Қысылатын фланецтің қалыңдығы | Максималды қысқыш сыйымдылығы: 45 мм | Максималды қысу сыйымдылығы: 35 мм – 40 мм |
| Құрылымдық конфигурацияны жобалау | Жұпта қолданылуы керек | Жұпта қолданылуы керек |
| Стандарт | EN74 стандарты / BS1139 / AS/NZS 1576.2 | BS1139 стандарты / AS 1576 |
| Болт ерекшелігі | Сынып 8,8 жоғары берік болт M16×90 мм (жоғары қысу күші) | Сынып 8,8/4,8 болттар M14 / M16 × 85 мм |
| Жаңғақ спец | 23мм/24мм ауыр алты қырлы гайка (7/8'/22,2мм ANSI стандарты міндетті емес) | 21мм/22мм/23мм алты қырлы гайка |
| Бірлік салмағы | 1,40 кг – 1,50 кг/дана (стандартты салмағы 1,45 кг) | 1,20 кг – 1,35 кг / дана |
| Қауіпсіз жұмыс жүктемесі (SWL) | Сырғымалы жүктеме: 10,0 кН/жұп; Тарту жүктемесі: 30,0 кН/жұп | Жылжымалы жүктеме: 6,5 - 8,0 кН/жұп; Шығару жүктемесі: 20,0 кН/жұп |
| Беттік өңдеу | Электро-мырышталған / HDG | Электро-мырышталған / HDG |
| Moq | 500 дана (немесе 250 жұп) | 1000 дана |
| Қаптама | 15 дана/картон, 600 дана/болат паллет | 20 дана/тоқыма сөмке, 800 дана/ағаш паллет |
| Үздік нарықтар | АҚШ, Канада, Ұлыбритания, Сингапур, Біріккен Араб Әмірліктері және Бразилия | Оңтүстік-Шығыс Азия мен Таяу Шығыстағы кәдімгі құрылыс жобалары |

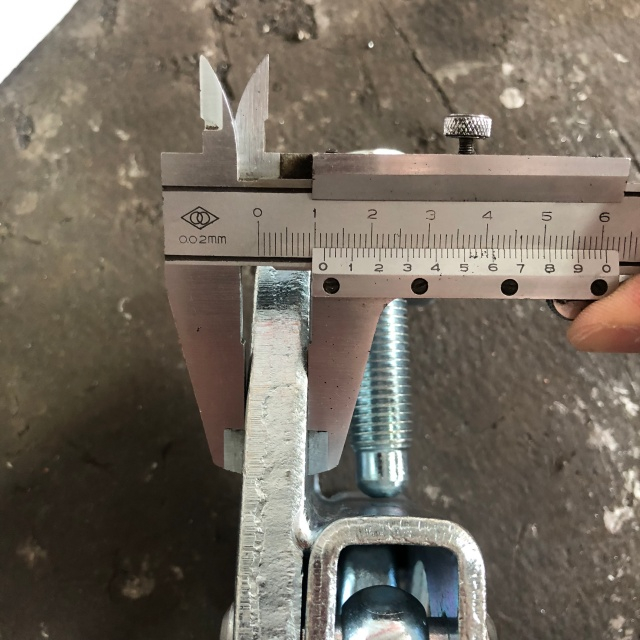

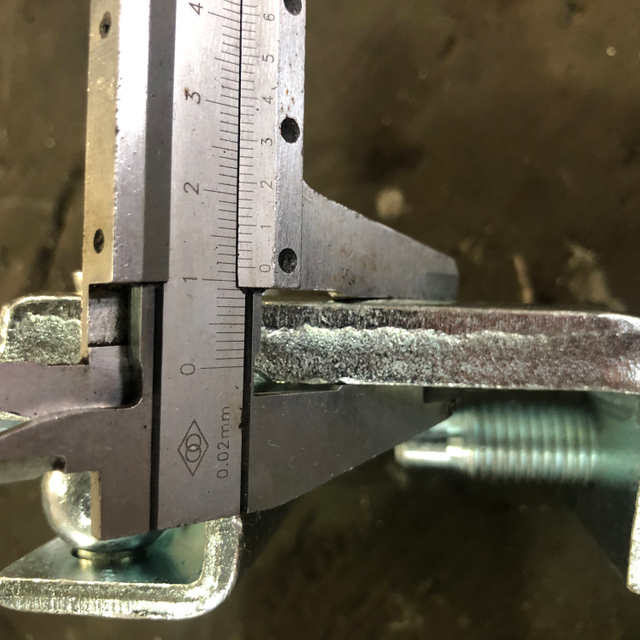

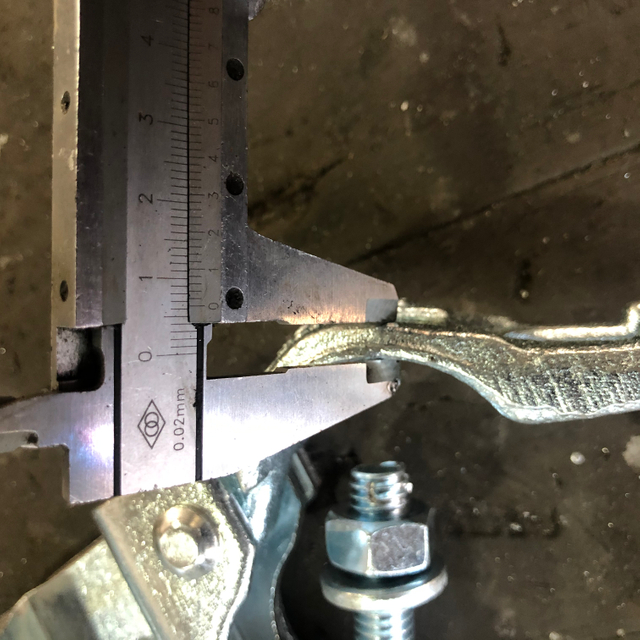

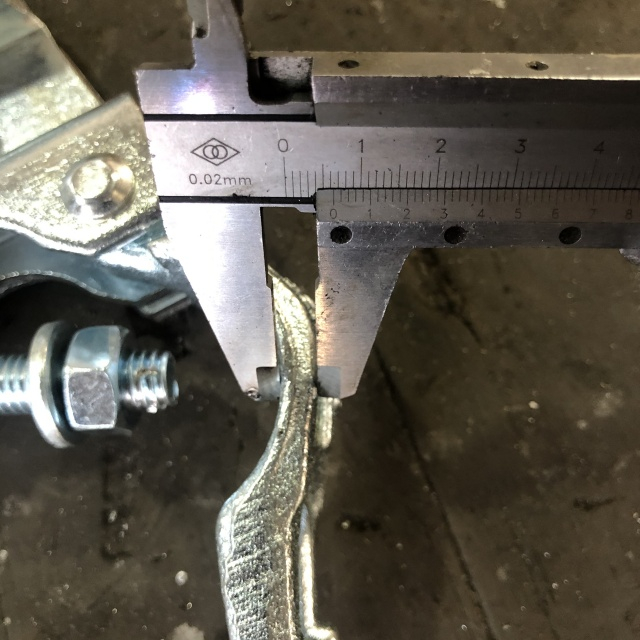

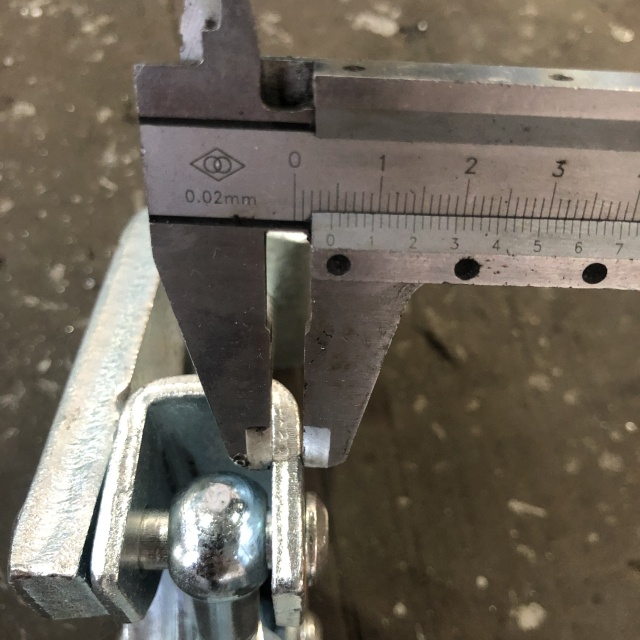

Гирдермен инспекциялық инспекциялық кескін
Сыни қауіпсіздік ескертуі — жұпта қолданылуы керек:
Орнату кезінде жүктің теңгерімді бөлінуін қамтамасыз ету үшін арқалық қосқыштар (Gravlock) I-арқалықтың қарама-қарсы фланецтеріне симметриялы түрде жұппен орнатылуы керек. Бір жақты пайдалануға қатаң тыйым салынады.
Нарық бойынша болттар мен гайкалардың сипаттамалары:
Солтүстік Америка нарығы (АҚШ және Канада): Жоғары сұраныс (биік болат құрылымдардың таралуына байланысты); әдетте 7/8 ' (22,2 мм) ауыр салмақты гайкалармен белгіленеді, бұл жұмысшыларға орнату кезінде тікелей электрлік кілттерді пайдалануға мүмкіндік береді.
Ұлыбритания, Таяу Шығыс және Сингапур: Стандартты конфигурация 23 мм немесе 24 мм гайкалары бар M16 жоғары берік болттарды қамтиды; ауқымды мұнай-газ платформасы жобалары ыстық мырышталған (HDG) өңдеуді талап етеді.
Тестілеуде
Тестен кейін
Нәтижелер туралы қысқаша ақпарат:
| Жоқ | Тест заты | Тест әдісі |
| 1 | Сәтсіздік күші | EN 74-1: 2005 сілтемесі бойынша |
| Тест заты | Тест нәтижесі | |||||
| 1 # | 2# | 3 # | 4 # | 5 # | 6# | |
| Сәтсіздік күші (к.) | 42.84 | 38.89 | 43.60 | 42.91 | 40.79 | 29.8 |

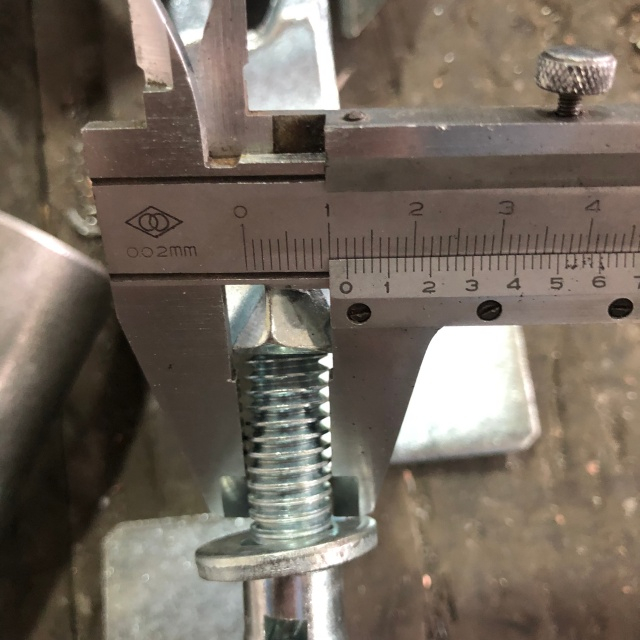

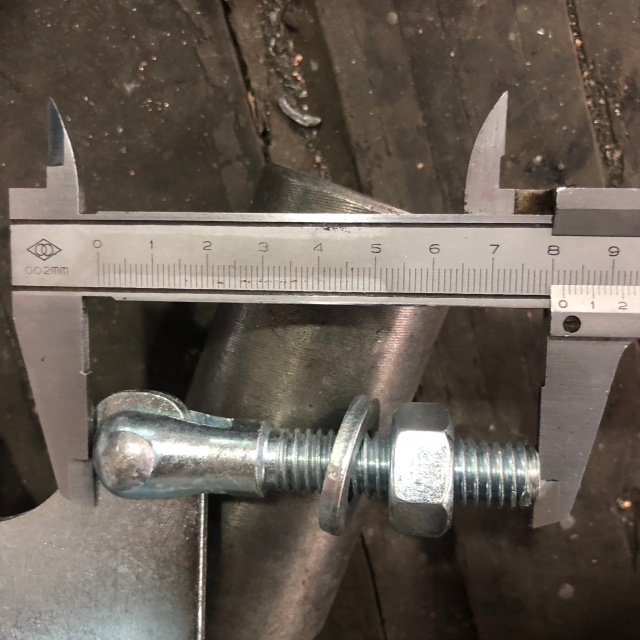

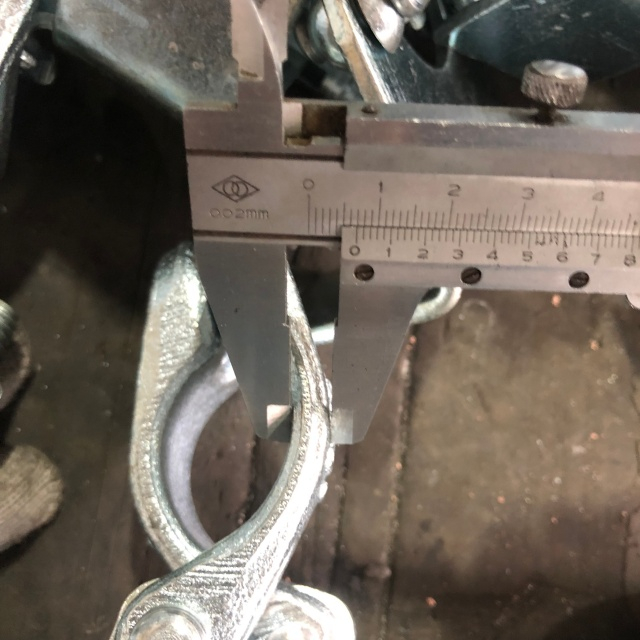

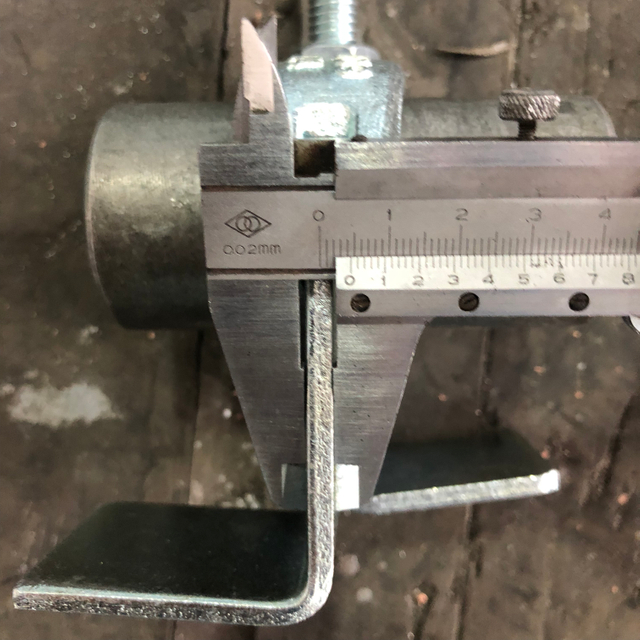

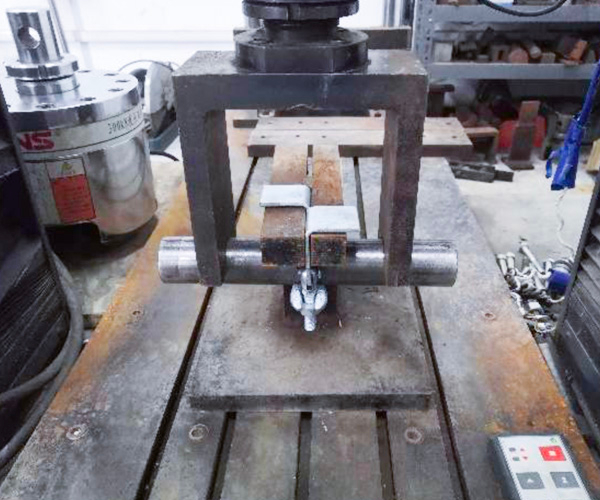

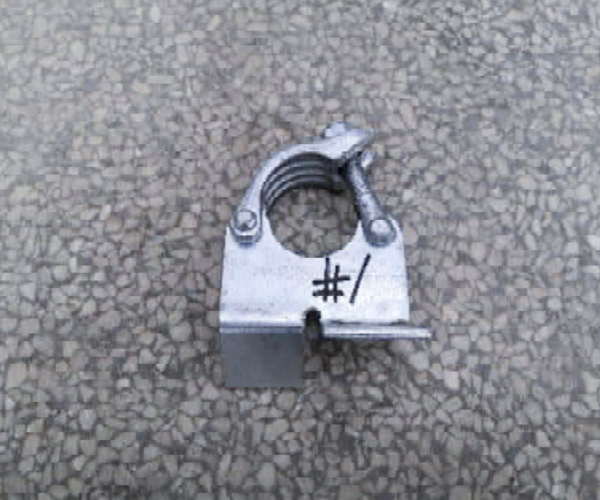

Тақтаны ұстайтын қысқыштарға арналған егжей-тегжейлі сипаттамалар
| Техникалық сипаттамалар | Сығылған тақтаны ұстайтын қысқыш (BRC) | Соғылған ауыр жүкті тақтаны бекіту қысқышы |
| Өнім атауы (ағылшынша) | Сығылған болат тақтайша ұстағыш қысқыш / BRC қысқышы | Соғылған тақтаны бекіту қысқышын түсіріңіз |
| Өндірістік процесс | Дәл суық сығымдау / штамптау | Ыстық соғылған басы + штампталған пластина жинағы |
| Материал | Жоғары сапалы Q235 көміртекті болат (қалыңдығы ≥3,5–4,0 мм) | Жоғары сапалы Q235B/Q355B соғылған болат + болат табақ |
| Қолданылатын құбыр OD | Ø48,3 мм (Стандартты 1,9' орман төсейтін құбыр) | Ø48,3 мм (Стандартты 1,9' орман төсейтін құбыр) |
| Қолданылатын тақта қалыңдығы | 38 мм – 50 мм ағаш және стандартты металл тақталарға сәйкес келеді | 38 мм – 50 мм ағаш және ауыр металл тақталарға сай келеді |
| Стандарттар және сертификаттау | BS1139 / EN74 | BS1139 / EN74 |
| Қысқыш болттың ерекшелігі | Шаршы басты болт (M10 / M12 × 70 мм) | Шаршы басы / T-болт (M12 × 75 мм) |
| Жаңғақ спец | 19 мм / 21 мм (1/2' BSW) фланецті гайка | 21 мм / 22 мм алтыбұрышты гайка |
| Бірлік салмақ диапазоны | 0,55 кг – 0,65 кг/дана (Стандарт: 0,60 кг) | 0,68 кг – 0,75 кг/дана |
| Ұстау күші | ≥1,5 – 2,0 кН (Тақтаның көтерілуін және сырғуын болдырмайды) | ≥2,5 кН |
| Беттік өңдеу | Электро-мырышталған / Ыстық мырышталған (HDG) | Электро-мырышталған / Ыстық мырышталған (HDG) |
| Ең аз тапсырыс саны (MOQ) | 2000 дана | 1000 дана |
| Қаптама | 40 дана/тоқыма қап, 1500 дана/болат паллет | 30 дана/тоқыма қап, 1200 дана/болат паллет |
| Үздік нарықтар | Ұлыбритания, Швеция, Финляндия, Норвегия, Ирландия, Австралия | Ұлыбритания, Солтүстік теңіздегі машина жасау секторы, Таяу Шығыс |
Борттағы тіректерді тексеру
| Нарық/Аймақ | ТЕҢІЗ және Таяу Шығыс | Ұлыбритания және Еуропа | AU / NZ | АҚШ / Канада |
| Стандарт | EN74 / BS1139 / JIS | EN74-1 / BS1139 | AS/NZS 1576.2 | OSHA / ANSI A10.8 |
| Болт пен гайка сипаттамалары | Көз болт / T-болт + 22 мм (M14) алты қырлы гайка | T-болт M12/M14 + 21мм (1/2' BSW) фланецті гайка | Т-болт M12/M14 + 23 мм фланецті гайка | M12/M14 болт + 7/8' (22,2 мм) ауыр салмақты алтыбұрышты гайка |
| Кілт/құрал | 22 мм метрикалық кілт | 21 мм (7/16 ' Уитворт) тірек кілті | 23 мм кілт | 7/8' Императорлық кілт |
| Сынып | А класы / В класы бар | B класы (жоғары жүк көтергіштігі, сырғуға төзімділігі ≥15кН) | В класының баламасы | Ауыр жүк |
| Жалпы бетті әрлеу | Электро-мырышталған | Электро-мырышталған (EG) / Ыстық мырышталған (HDG) | Ыстық мырышталған (HDG) қатты ұнайды | Электро-мырышталған / боялған |
| Нарық таңдаулары / ауырсыну нүктелері | Өнімділік пен жеткізу уақытына жоғары мән беру; Таяу Шығыстағы ірі мұнай және газ жобалары EN74 B класын береді, ал стандартты азаматтық құрылыс 22 мм жаңғақтарды қолдайды. | B класының сертификаты басым көпшілігі үшін міндетті болып табылады; EN74 таңбалары мен зауыттық бақылау кодтарын талап етеді. | Жағалау климаты жоғары коррозияға төзімділікті (HDG) қажет етеді; 23 мм гайка өлшемі көрсетілген (Ұлыбританияда/Еуропада қолданылатын 21 мм стандартымен үйлеспейді). | Жұмысшылар 7/8 дюймдік гайкаларды (АҚШ стандарты) және электрлік соққы кілттерін қолдануға дағдыланған; кейбір жобалар ауыр шайбаларды пайдалануды қалайды. |
Гайкалардың өлшемдері және кілттердің өлшемі
Таяу Шығыс және Оңтүстік-Шығыс Азия: 22 мм (M14) метрикалық алтыбұрышты жаңғақтар кеңінен қолданылады.
Ұлыбритания және Еуропа нарықтары: 21 мм (1/2 ' BSW) фланецті гайкалар қатаң түрде пайдаланылады. Еуропадағы жұмысшылар тасымалдайтын тірек кілттері тек 21 мм.
Австралия нарығы: 23 мм жаңғақтар стандартты болып табылады. Австралияға қателесіп 21 мм немесе 22 мм жаңғақтарды жіберу жұмысшылардың оларды жұмыс орнындағы құралдарымен қатайта алмайтындығын білдіреді, бұл жаппай қайтаруға әкеледі.
Солтүстік Америка нарығы: Imperial 7/8 ' (22,2 мм) жаңғақтар пайдаланылады.
| Алты қырлы гайкалар үшін және елдерді пайдалану | ||
| Ені | 21 | Біріккен Корольдік және халықтар достастығы |
| Ені | 22 | АҚШ, Германия және EureБейнді елдер |
| Ені | 23 | Австралия |

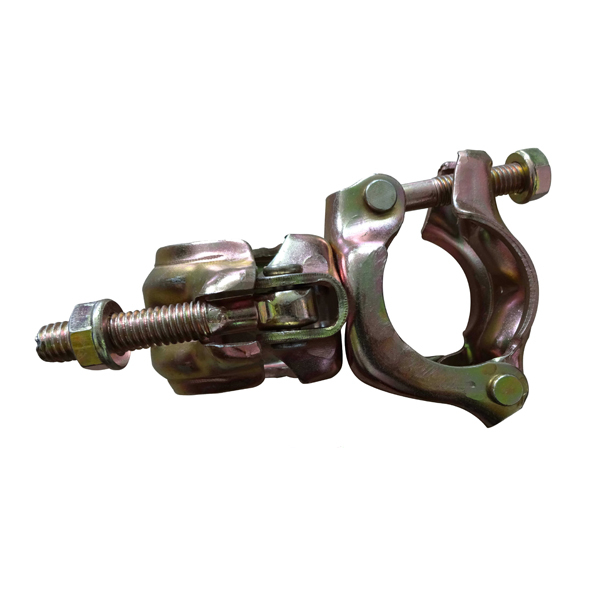

| Ені | 19 | Жапония, Оңтүстік Корея және Оңтүстік-Шығыс Азия елдері |
|
| Болт ІІД. | Пәтерлер бойынша ені | Биіктік | Пәтерлер бойынша ені | Биіктік | Пәтерлер бойынша ені | Биіктік |
| Алтыбұрышты жаңғақ | 1/2 « | S21 | H11 | S22 | H11 | S23 | H11 |
| Алтыбұрышты жаңғақ |
| Sf21 | H14 | Sf22 | H14 | Sf23 | H14 |
| Алтыбұрышты жаңғақ |
| Sf21 | H19 | Sf22 | H19 | Sf23 | H119 |
| Алтыбұрышты жаңғақ |
| S21 | H15 |
|
|
|
|
| Алтыбұрышты жаңғақ | M14 | S22 | H11 | S23 | H11 |
|
|
| Алтыбұрышты жаңғақ |
| Sf22 | H14 | Sf23 | H14 |
|
|
| Алтыбұрышты жаңғақ |
| Sf22 | H19 | Sf23 | H119 |
|
|
| Алтыбұрышты жаңғақ | M12 | Sf19 | Н 9 |
|
|
|
|
| Қанат жаңғағы | 1/2 |
|
|
|
|
|
|
|
| ІІД. | Тиімді ұзындығы / болт ұзындығы | Пайдалану |
|
Т-болт | 1/2 | 75-88 | Біріккен Корольдік және халықтар достастығы |
| M14 | 75-87 | АҚШ, Германия және EureБейнді елдер | |
| M14 | 98-110 | АҚШ, Германия және EureБейнді елдер | |
|
Көз болты | 1/2 | 67-86 | Біріккен Корольдік және халықтар достастығы |
| M12 | 57-73 | Біріккен Корольдік және халықтар достастығы | |
| M14 | 70-90 | АҚШ, Германия және EureБейнді елдер | |
| SPATINEST | 1/2 | 45-82 | Pustlog Cupler, BRC және т.б. үшін. |
|
Вагон болты |
1/2 | 116-125 |
Түтік үшін сыртқы қысқыш, әмбебап қысқыш және т.б. |
| 85-92 | |||
| Алтыбұрышты болт | M16 | 72-80 | Gurder Culler үшін, DF бірлескен түйреуіші |

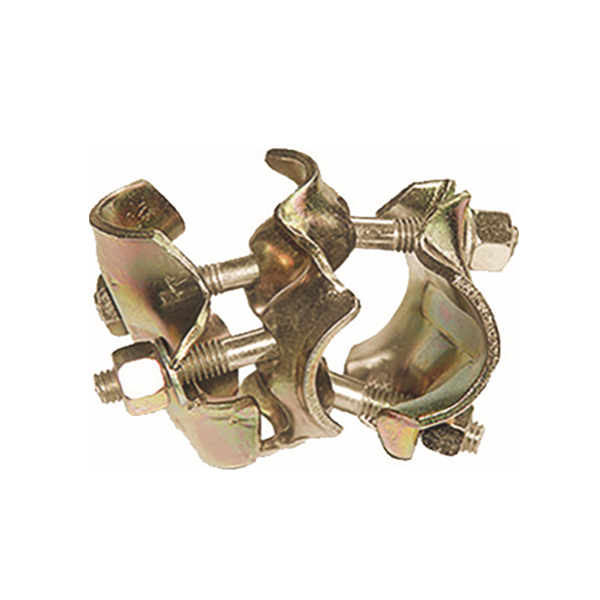

| Жалпақ Т-болт | 1/2 | 66-76 | Итальяндық муфталар үшін |
|

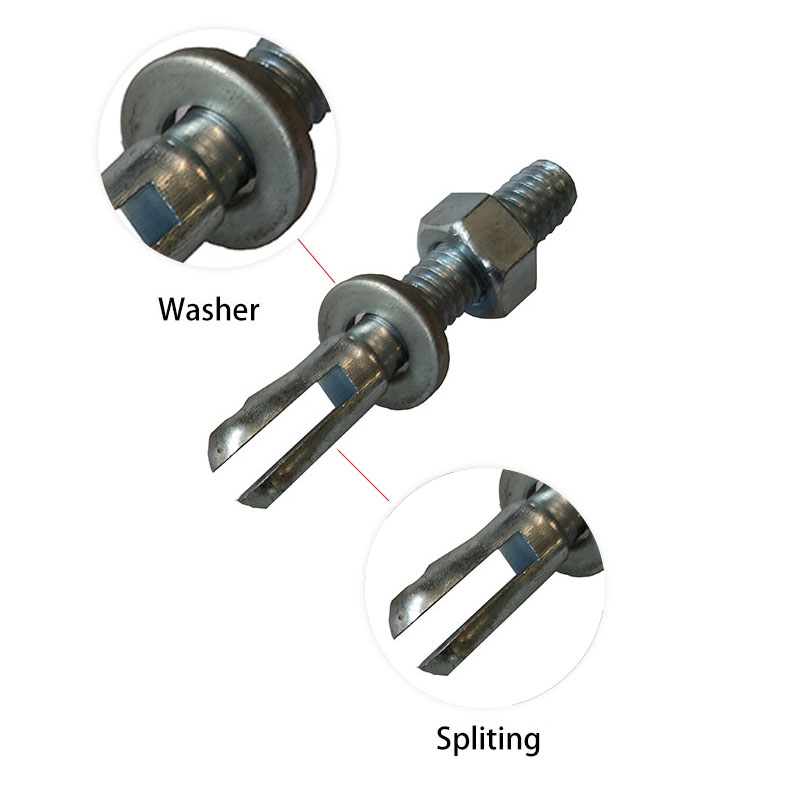

| Қалыңдық | Ішкі / сыртқы істіктер. |
|
Жуғыш | 3.5 | 13-26 |
| 5 | 13-26 |
| Салыстыру өлшемі | Британдық стильдегі қосқыш тойтармалар | Американдық стильдегі қосқыш тойтармалар | Неміс стиліндегі қосқыш тойтармалар |
| Негізгі стандарттар | BS1139/EN74-1 В класы | OSHA/ANSI A10.8 | DIN4480/EN74-1 B класы |
| Топсаның диаметрі | Ø8,0мм (суық басты көміртекті болат) | Ø9,5мм (3/8' дизайн) | Ø8,0мм/Ø8,5мм (дәл шыңдалған болат) |
| Айналмалы түйреуіш | Ø16,0мм (тұтас ыстық соғылған/суық басы бар) | Ø16,0мм/Ø19,0мм (3/4') | Ø16,0мм (дәл тегістеу/тозуға қарсы шайба бар) |
| Тойтарма басының құрылымы | Жалпақ дөңгелек фланецті басы | Үлкен дөңгелек/ауыр қалың фланец | Дәлдік қондырма/таза тойтарма басы |
| Материал және өңдеу | Q235/45# Өшірілген және шыңдалған болат | 45# Жоғары берік көміртекті болат (жоғары соққыға төзімділік) | Жоғары дәрежелі орташа көміртекті болат (шыңдандырылған және шыңдалған; бетінің қаттылығы өте жоғары) |
| Тойтармаларды құрастыру процесі | Гидравликалық суық тойтару; шеті толығымен толтырылған, жарықтар жоқ | Пневматикалық/механикалық ауыр жүкті престеу (жоғары жиілікті дірілге төзімді) | Жоғары дәлдіктегі автоматтандырылған гидравликалық прессті тойтару (тығыз рұқсаттар) |
| Мырышпен қаптау/орналастыру | Электрлік/ыстық мырыштау үшін стандартты саңылау | Үлкен клиренс; өрескел орталарға/боялған әрлеуге қолайлы | Дәл қондыру саңылауы (әдетте тегіс электромырышталған әрлеу) |
Негізгі айырмашылықтарды тереңдету

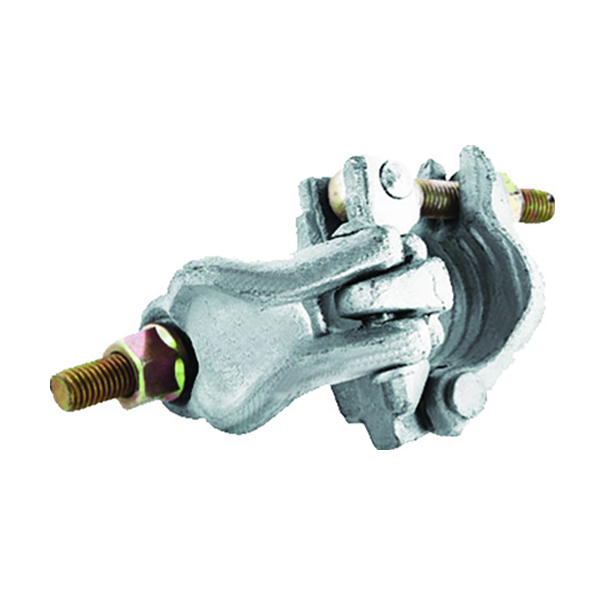

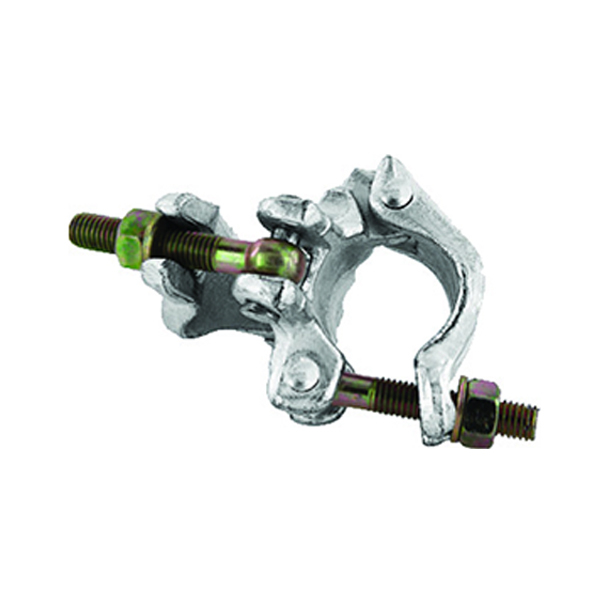

1. Американдық стильдегі тойтармалар — қалың біліктер, үлкен фланецті бастар, соққыға төзімділік
Қалың білік дизайны: Солтүстік Американың құрылыс алаңдары болттарды қатайту үшін жиі электрлік соққы кілттерін пайдаланады, бұл үлкен сәтте момент тудырады. Демек, американдық үлгідегі муфталардағы топса түйреуіштері жиі 3/8' (шамамен 9,5мм) дейін үлкейтіледі, ал орталық айналмалы түйреуіштер әдетте 3/4' (шамамен 19 мм) өлшейді.
Ауыр фланецті бас: тойтарма басы үлкен және қалың, ол электрлік соққы құралдарымен байланысты жоғары жиілікті діріл мен қарқынды созу күштерінен туындаған 'шығару' ақауын болдырмайды.
2. Неміс стиліндегі тойтармалар — дәлме-дәл инженерия, жуу/қоспа бастар, тегіс айналу
Жоғары дәлдіктегі төзімділіктер: неміс стандарттары (DIN 4480 / EN74) ерекше тегістік пен сәйкестікті талап етеді. Тойтарма бастары әдетте біркелкі немесе жартылай есептегіш болып табылады, олар жұмысшылардың киімдерін тартып алу қаупін азайтатын тегіс профильді ұсынады.
Үйкеліске қарсы шайбалары бар айналмалы түйреуіштер: неміс айналмалы муфталарында екі жартыны қосатын орталық айналу нүктесінде қатайтылған үйкеліске қарсы металл шайба бар; бұл айналу кезінде тұрақты қарсылықты (демпферлік) қамтамасыз ете отырып, тартылған кезде құрылымдық тұрақтылықты қамтамасыз етеді.

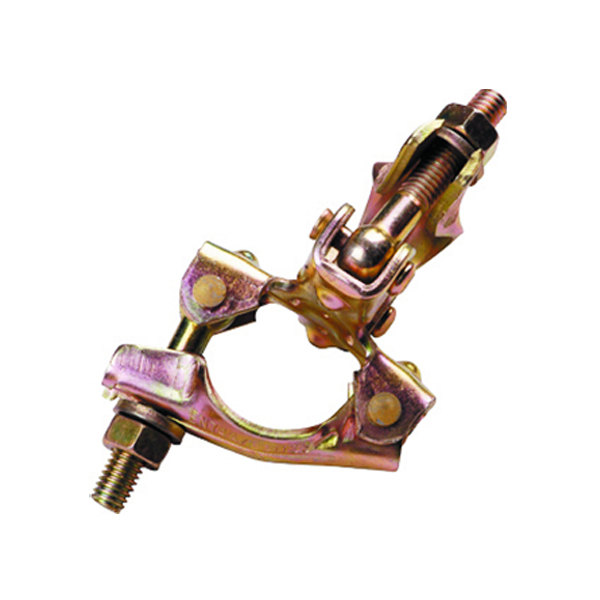

3. Британдық стильдегі тойтармалар — әмбебап стандарттар, коррозияға төзімділік, қатты және қатты

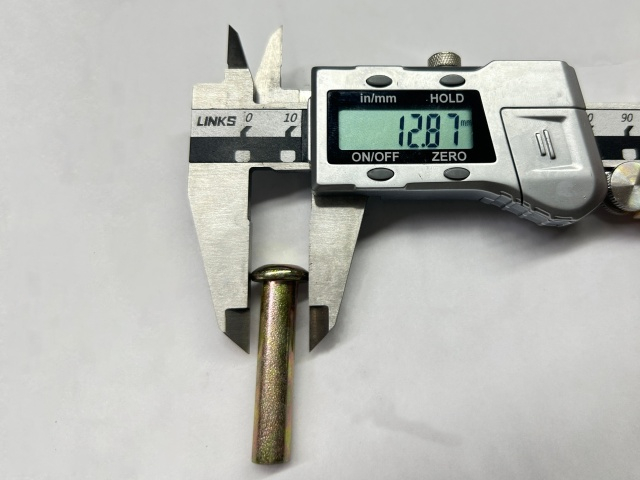

Классикалық Ø8мм / Ø16мм комбинациясы: Британдық үлгідегі қосқыштар (BS1139) дүние жүзінде ең көп қолданылатын жүйені білдіреді. Олар бекітілген диаметрі бар қатты тойтармаларды пайдаланады: қақпақ тақтасының түйреуіш үшін Ø8,0мм және айналмалы түйреуіш үшін Ø16,0мм.
Оңтайландырылған мырыштау тазарту: Ыстық мырыштау (HDG) Ұлыбритания мен Достастық елдерінде (мысалы, Австралия, Жаңа Зеландия) стандартты тәжірибе болып табылады. Британдық үлгідегі тойтармалар мырыштау қабатын орналастыру үшін тойтарма мен қосқыш корпусының тесігі арасындағы дәл саңылаумен жасалған, байлаусыз немесе шамадан тыс ойнаусыз тегіс айналуды қамтамасыз етеді.
Жаһандық нарықтарға арналған тойтармалар мен түйреуіш шешімдері:
Британдық / ЕО стилі (BS1139/EN74): Стандартты Ø8 мм топса түйреуіштер және тегіс гидравликалық фланецті бастары бар Ø16 мм тұтас бұралмалы түйреуіштер.
Американдық ауыр салмақты стиль: 3/8 ' (9,5 мм) топсаның түйреуіштері мен 3/4 ' (19 мм) айналмалы түйреуіштері жоғары айналу моменті соғу кілттеріне төтеп беру үшін ауыр фланец бастары бар.
Неміс дәлдігі стилі (DIN 4480): 360° біркелкі айналу үшін тегістеу/есептеуіш тойтару және үйкеліске қарсы шайбалары бар жоғары дәлдіктегі өңделген түйреуіштер.
Нағыз бәсекеге қабілетті! ШҚ ормандары болаттың шыққан жеріне жақын және бізде үлкен тапсырыс бар, сондықтан біз болат шикізатының салыстырмалы түрде арзан бағасын аламыз. Төмен еңбек құны және Шанхай теңіз портының маңы да біздің артықшылықтарымыз болып табылады. Ең бастысы, «пайдасы аз, бірақ үлкен айналым» - бұл Қытайдың жоғары сапалы тіректерін жеткізуші болу біздің тұрақты бизнес қағидатымыз.
Copyright © 2016 - 2026 EK Metalwork Co.,Ltd. Барлық құқықтар қорғалған.
