Ringlock тіректері бөліктеріне арналған нұсқаулық

Мазмұны

1.Сақиналы құлыпты тіреуіш бөліктері

1.1 Ringlock Standard

1.2 Ringlock негізі

1.3 Розетка

1.4 Қоңыраулы LEDGER

1.5 Қоңырау диагона

1.6 Жаяу жүру тақтасы

1.7 Толығырақ саусақ тақтасы

1.8 Сақина құлпы кронштейн

1.9 U Head Jack

1.10 Негізгі ұя

1.11 Сақиналар

1.12 Құсқа шығаратын баспалдақ

2. Жиі қойылатын сұрақтар

2.1 С: Тік дискілер арасындағы аралық бекітілген бе?

2.2 С: Көлденең жолақтардың ұзындығына арналған техникалық сипаттамалар қандай? Оларды теңшеуге бола ма?

2.3 С: Тік тіректер мен көлденең жолақтарды пайдаланып, қиғаш жақшаларды өткізіп жіберуге бола ма?

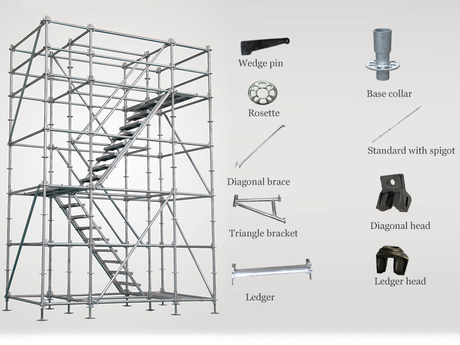

Сақиналы құлыпты тіреу жүйесі бірнеше негізгі құрамдас бөліктерден тұрады, соның ішінде сақиналы құлыптау стандарттары, кітапшалар, қиғаш жақшалар, тіреуіштер жүру тақталары, U-бас ұялары, негізгі ұялар, фермалар және баспалдақтар. Бұл компоненттерді құлыптау механизмі арқылы бір-біріне сенімді түрде қосуға болады. Бұл нұсқаулық сақиналы құлыпты тіреу жүйесінің әрбір бөлігіне егжей-тегжейлі кіріспе береді.

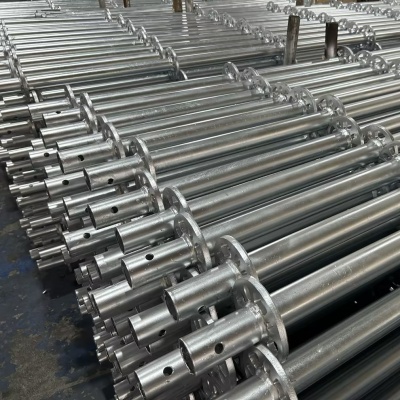

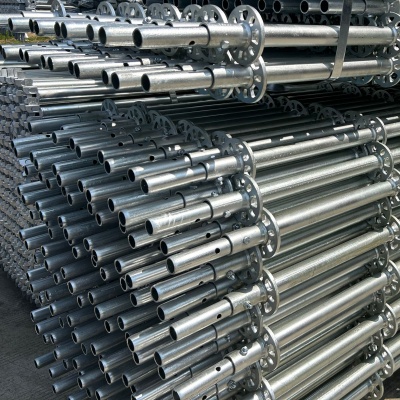

Ringlock Standard

Ringlock стандарттары тіреу жүйесінің тік тірек құрамдас бөліктері болып табылады. Әрбір сақиналы құлыптау стандартында 500 мм аралықпен дәнекерленген дөңгелек тірек түйіндері бар, олар сақиналы құлып кітапшалары және сақиналы құлыптың диагональды жақшалары сияқты компоненттерді қосу үшін қолданылады. Ringlock стандарттары ішкі қосқыштар арқылы қосылады. Біз сақиналы құлып стандартының екі түрін ұсынамыз: ішкі қосқыштары бар және онсыз.

Стандартты сипаттамалар:

Ұзындығы: Жалпы ұзындықтар 0,5 метр, 1 метр, 1,5 метр, 2 метр, 2,5 метр және 3 метр.

Материал: Q235 немесе Q345 жоғары берік болат

Диаметрі: 48,3 мм

Беттік өңдеу: мырышталған

Құлыпсыз стандартты сақина

Түтікпен стандартты сақиналы құлып

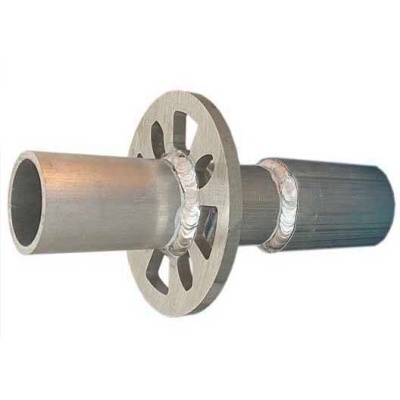

Ringlock негізі

Сақина құлпы тірек жағасы сақиналы құлыпты тіреу жүйесінің негізгі құрамдас бөлігі болып табылады. Ол дөңгелек түйіннен, ішкі диаметрі 48,3 мм түтіктен (негізгі ұяға қосу үшін) және 57 мм сыртқы түтіктен (сақина құлыптау стандартына қосу үшін) тұрады. Ол әдетте сақиналы құлыпты стандартты және негізгі ұяшықты қосу үшін пайдаланылады, бұл орманның тұрақты негізін қамтамасыз етеді.

Жағаның негізгі сипаттамалары:

Өлшемдері: Жалпы өлшемдерге 240мм және 430мм кіреді; тапсырыс бойынша өлшемдері де қол жетімді.

Салмағы: шамамен 2-3 кг

Материал: Q235 немесе Q345 жоғары берік болат

Беттік өңдеу: мырышталған

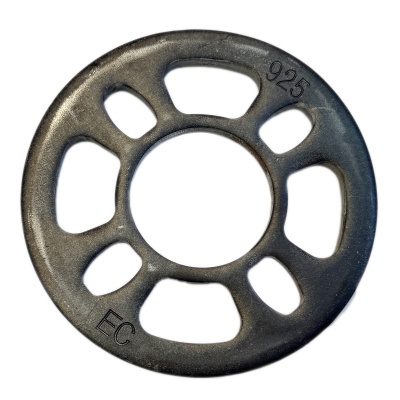

Розетка

Сақиналы құлыптау розеткасы сақиналы құлыпты тіреу жүйесіндегі тік тіректердің маңызды құрамдас бөлігі болып табылады. Ол сақиналы құлып стандартына дәнекерленген және сақина құлыптары, сақиналы құлыптың диагональды жақшалары және сақиналы құлып кронштейндері сияқты компоненттерге қосылады. Сақина розеткасының сегіз тесігі бар, бұл сегіз бағытта қосылуға мүмкіндік береді, бұл әртүрлі пішіндегі тірек жүйелерін икемді құрастыруға мүмкіндік береді.

Розетка сипаттамалары:

Қабырғасының қалыңдығы: 8-10 мм

Диаметрі: 120 мм

Материал: Q235 немесе Q345 жоғары берік болат пластина

Беттік өңдеу: мырышталған

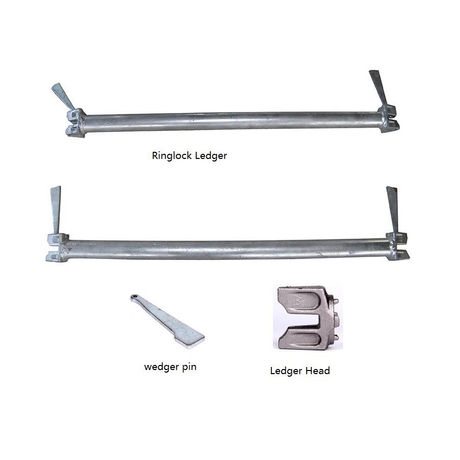

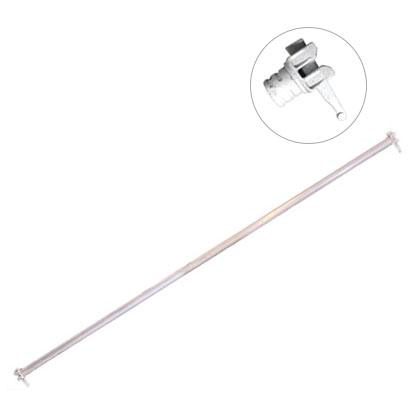

Қоңыраулы LEDGER

Сақиналы құлыпты есепке алу журналы сақиналы құлыпты тіреу жүйесіндегі көлденең тірек құрамдас бөлігі болып табылады, стандарттарды қосу және сақиналы құлып жүйесінің негізін құру үшін пайдаланылады, орманның деформацияға төзімділігін жақсартады. Сақина құлпы кітапшасының екі шетінде дәнекерленген көлденең жолақ бастары бар, оларды сақиналы құлыптау стандартындағы сақиналы құлып розеткасына тез салып, құлыптауға болады. Бұл әдіс ормандар жүйесін орнату процесін жылдамырақ және тиімдірек етеді.

Бухгалтерлік кітаптың сипаттамалары:

Ұзындығы: Жалпы ұзындықтарға 0,3м, 0,6м, 0,9м, 1,2м, 1,5м, 1,8м және 2,5м жатады.

Диаметрі: 48,3 мм

Материал: Q235 немесе Q345 жоғары берік болат

Беттік өңдеу: мырышталған

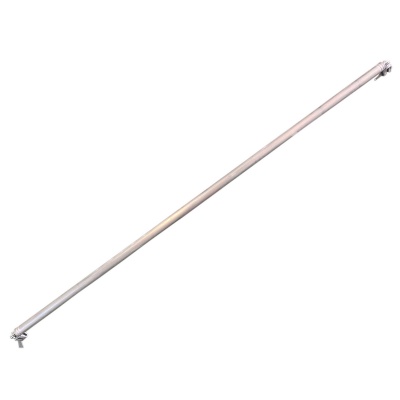

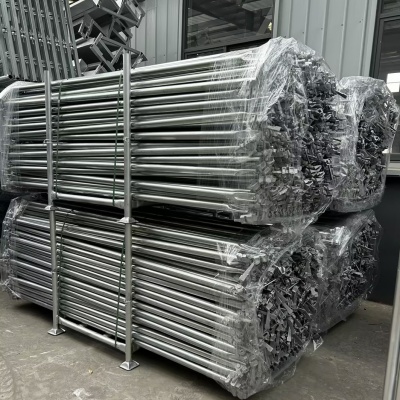

Қоңырау диагона

Ringlock диагональды жақшалары Ringlock журналдары мен Ringlock стандарттарын диагональ бойынша қосу үшін қолданылады. Әртүрлі тірек түйіндерін пайдалану арқылы олар тіреуіш жүйесінің беріктігі мен тұрақтылығын арттыра отырып, күшті үшбұрышты тірек жүйесін құрайды. Ringlock диагональды жақшасының екі ұшы да Ringlock стандартындағы Ringlock розеткасына тікелей кірістіруге болатын сына тәрізді құрылымдармен дәнекерленген.

Диагональды жақша сипаттамалары:

Ұзындығы: 1 метрден 3 метрге дейін, әдетте Ringlock стандарты мен кітаптың ұзындығына сәйкес реттеледі.

Диаметрі: 48,3 мм

Материал: Q235 немесе Q345 жоғары берік болат

Беттік өңдеу: мырышталған

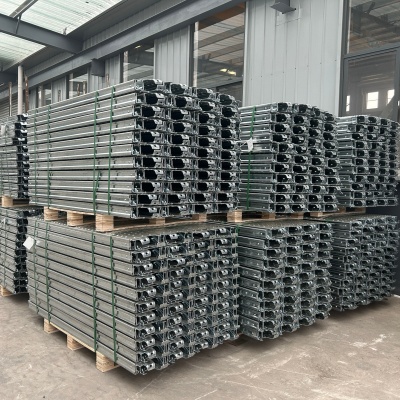

Жаяу жүру тақтасы

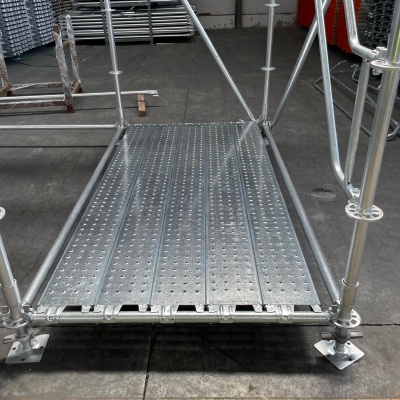

Сақиналы тірек жүйесі үшін негізгі жұмыс платформасы ретінде қызмет ететін тіреуіш тақталары әдетте болаттан немесе алюминийден жасалған. Олар бетінде тайғақ және коррозияға қарсы өңдеуді қажет етеді және жоғары жүк көтергіштігі мен сырғамайтын беті бар. Орналардың жүру тақталары жұмысшылардың қауіпсіздігін және платформаның тұрақтылығын қамтамасыз етіп, оларды сақиналы құлып кітапшаларына сенімді бекіту үшін екі шетінде қауіпсіздік ілгектерімен жабдықталған.

Жаяу жүру тақтасының сипаттамалары:

Ұзындығы: әртүрлі ұзындықтарда, әдетте 1 метрден 3 метрге дейін қол жетімді.

Ені: 0,3 метрден 0,5 метрге дейін

Материал: Q235 немесе Q345 жоғары берік болат

Беттік өңдеу: Мырышпен қапталған, дренаждық, сырғанауға және коррозияға қарсы қасиеттерге арналған сырғанауға қарсы перфорацияланған конструкциясы бар.

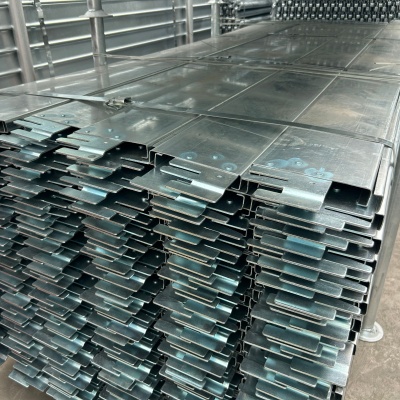

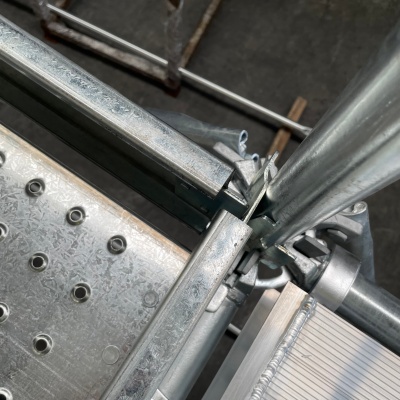

Толығырақ саусақ тақтасы

Сақиналы тұмсық тақтайшалар - бұл тірек платформаларының немесе ашық алаңдардың бүйірлерінде орнатылған тік кедергілер. Бір-бірімен біріктірілген дизайн арқылы олар платформа аймағын қоршап, құралдар мен жабдықтың платформадан құлауын болдырмайды, осылайша тіректердегі биіктікте жұмыс істеу үшін қосымша қауіпсіздікті қамтамасыз етеді.

Саусақ тақтасының сипаттамалары:

Ұзындығы: 0,4 метр - 3 метр

Ені: 152 мм

Материал: Q235 немесе Q345 жоғары берік болат

Беттік өңдеу: мырышталған

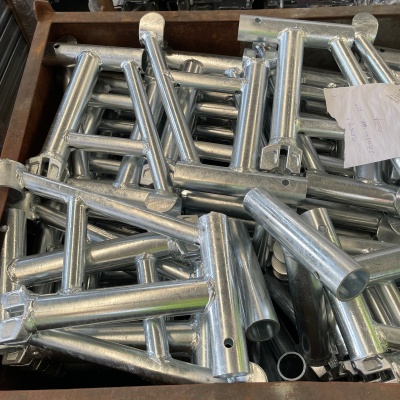

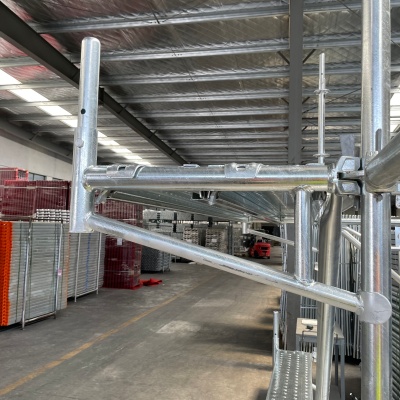

Сақина құлпы кронштейн

Ringlock жақшалары жұмыс платформаларын немесе кіру платформаларын қауіпсіз кеңейтуге арналған маңызды құралдар болып табылады. Бұл сақиналы кронштейндерді сақиналы құлып стандарттары мен кітапшаларымен қосу үшін пайдалану тіреуіш тақталарын негізгі жақтаудан тыс кеңейтуге мүмкіндік береді, бұл жұмысшыларға тұруға немесе қажетті құралдар мен материалдарды жиектерінде сақтауға маңызды қосымша орын береді.

Кронштейн сипаттамалары:

Өлшемдері: Стандартты өлшемі 300 мм x 200 мм

Материал: Q235 мырышталған болат

Беттік өңдеу: мырышталған

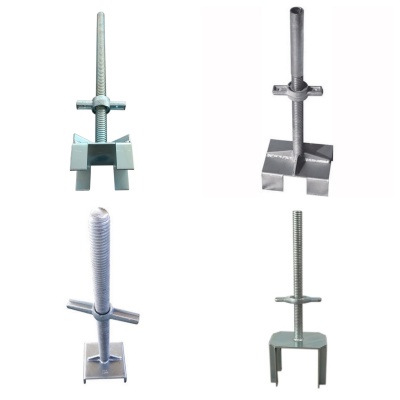

U Head Jack

U басты ұясы тіректердің жоғарғы жағында орнатылған және оның биіктігі реттеледі, арқалықтарды қолдау үшін пайдаланылады. Ол құрылыс кезінде биіктікті жақсы реттеуге мүмкіндік береді.

U Head Jack сипаттамалары:

Өлшемдері: Биіктігі әдетте 300 мм мен 600 мм арасында реттеледі.

Салмағы: шамамен 7-10 кг.

Материал: жоғары берік болат.

Беттік өңдеу: мырышталған.

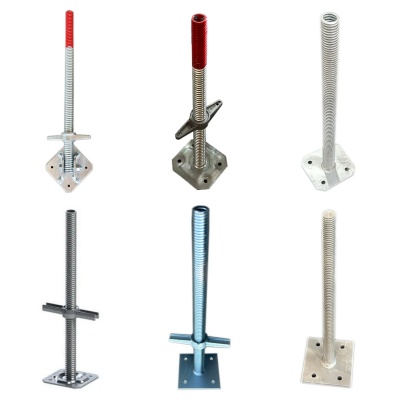

Негізгі ұя

Негізгі ұяшықтар тіреуіш жүйенің төменгі жағында оны қолдау үшін орнатылады. Орынның биіктігін гайкаларды бұрау арқылы реттеуге болады, ал негізгі ұяшықтар да жүйенің тұрақтылығын қамтамасыз етеді.

Негізгі Jack сипаттамалары:

Биіктігі: 300-1500 мм

Негізгі пластина: 300-500мм

Материал: Q235 болат

Беттік өңдеу: мырышталған, боялған

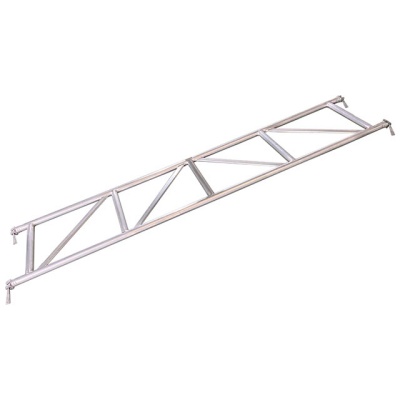

Сақиналар

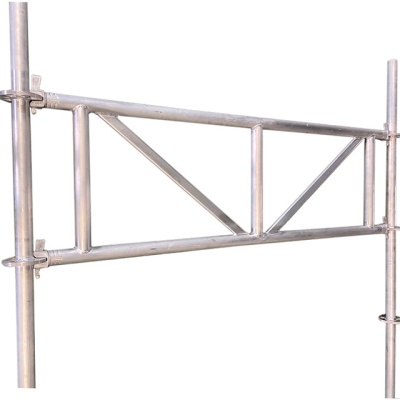

Сақина трусы - тұрақты үшбұрышты құрылымды құрайтын бірнеше болат шыбықтардан тұратын сақиналы тірек тірек жүйесінің көлденең құрамдас бөлігі. Ол сақиналы құлыптау кітаптарымен салыстырғанда үлкен жүк көтеру қабілетін ұсынады.

Ringlock Truss техникалық сипаттамалары:

Өлшемі: 1-3 метр

Салмағы: шамамен 10-15 кг

Материал: Q235 немесе Q345 болат

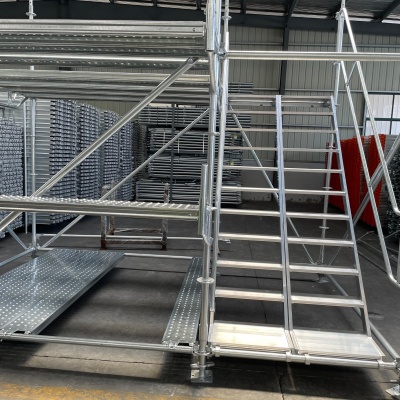

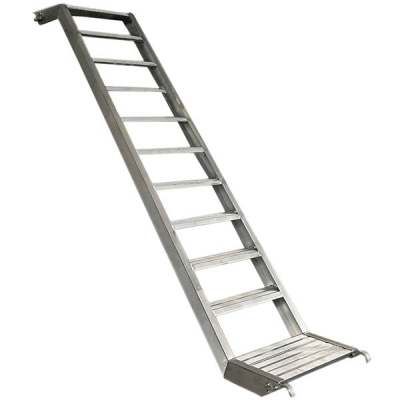

Құсқа шығаратын баспалдақ

Орналардың баспалдақтары көп деңгейлі қол жеткізуді жасау үшін тірек құрылымымен біркелкі интеграцияланатын ормандар жүйесіне тікелей қосылуы мүмкін. Олар жұмысшыларға қауіпсіз қол жеткізуді қамтамасыз ететін платформалар, баспалдақ бөлімдері және ыңғайлы кіру және шығу нүктелерімен ерекшеленеді.

Орналасуға арналған баспалдақтың техникалық сипаттамалары:

Өлшемдері: Жалпы биіктігі 2 метр және 3 метр.

Материал: алюминий қорытпасы немесе болат.

Беттік өңдеу: мырышталған

Жиі қойылатын сұрақтар

С: Тік дискілер арасындағы аралық бекітілген бе?

A: Тік дискілер бірдей аралықпен дәнекерленген. Стандартты аралық 500 мм (ұлттық стандарттармен ұсынылған). Арнайы сценарийлер үшін 300мм/600мм/1000мм аралықтарды теңшеуге болады.

С: Көлденең жолақтардың ұзындығына арналған техникалық сипаттамалар қандай? Оларды теңшеуге бола ма?

A: Көлденең жолақтардың жалпы ұзындығы: 0,5м, 1,0м, 1,5м, 2,0м, 2,5м және 3,0м тірек аралықтарының әртүрлі талаптарын қанағаттандыру үшін. Стандартты емес ұзындықтарды (мысалы, 3,5 м және 4,0 м) теңшеуге болады.

С: Тік тіректер мен көлденең жолақтарды пайдаланып, қиғаш жақшаларды өткізіп жіберуге бола ма?

A: Диагональды жақшаларды алып тастауға қатаң тыйым салынады: Диагональды жақшалар тіректердің бүйірлік жылжу мен аударылуына төзімділігі үшін негізгі құрамдас бөліктер болып табылады. Тек тік тіректер мен көлденең жолақтарды пайдаланатын тірек құрылымы - бүйірлік қаттылығы өте төмен 'қатты жақтау құрылымы'. Құрылыс жүктемелері мен жел жүктемелері кезінде құрылыс ормандары ұлттық қауіпсіздік стандарттарын бұза отырып, құлауға өте сезімтал.
