Жеңіл қосқышты пайдалану нұсқаулығы: Кіріспе, қолдану және сақтық шаралары

Желдеткіш муфталар — орманның құрылымдық тұрақтылығына әсер етпей, орманның болат құбырларының ұзындығын ұзартатын, осылайша осьтік үздіксіздік пен жүк көтергіштік беріктігін қамтамасыз ететін сыртқы орман аксессуарлары. Бұл мақалада жең қосқыштары, олардың қолдану сценарийлері және оларды дұрыс пайдалану жолы туралы егжей-тегжейлі кіріспе қарастырылады.

Жеңіл қосқыштар дегеніміз не?

Коннекторлар немесе сыртқы қосқыштар ретінде белгілі жең қосқыштары сыртқы диаметрі 48,3 мм болатын тірек құбырларын жалғау үшін пайдаланылатын тірек жүйелеріндегі негізгі құрамдас бөліктер болып табылады. Олар екі тік тіреуді тігінен, екі көлденең жолақты көлденеңінен немесе екі диагональды жолақты диагональ бойынша қоса алады. Желдеткіш қосқыштар әдетте штамптау немесе соғу процестері арқылы EN74 немесе BS139 стандарттарына сәйкес келетін және 9 кН-ден асатын сырғанау кедергісі бар В класының ауыр жұмыс өнімділігіне қол жеткізу арқылы қалыңдығы 4 мм жоғары берік болат пластиналардан жасалады.

Жалпы сипаттамалар

Орындардағы муфталардың түрлері және гильзалық муфталардан айырмашылығы

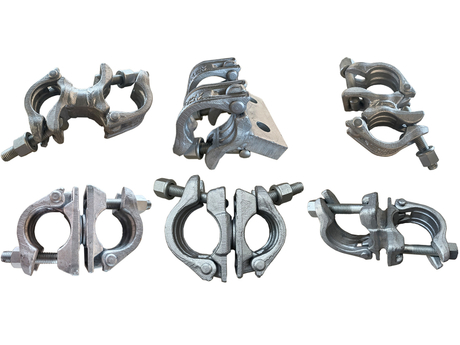

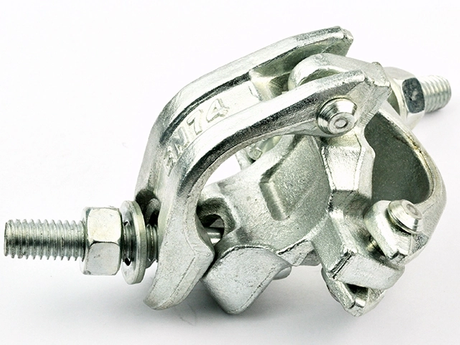

Орналасуда қолданылатын тірек қосқыштарының әртүрлі түрлері бар , олар әдетте бұрылмалы және тік бұрышты қосқыштар ретінде жіктеледі.

Манжеттік муфталардың жіктелуі мен айырмашылықтары қандай?

Штампталған жең муфтасы: стандартты жең қосқышы ретінде де белгілі, бұл іргетастардың ұшына жалғауларын қамтамасыз ететін штамптау арқылы жоғары берік болат пластиналардан жасалған жеңіл және үнемді қосқыш.

Соғылған жең қосқышы: ауыр жүкті жең қосылымы ретінде де белгілі, ол жоғары жүкті қолданбалар үшін жарамды және қатал құрылыс орталары үшін тамаша таңдау болып табылады.

Сонымен қатар, стандарттарға сәйкес муфталарды британдық стандартты жең муфталарына және EN74 B класы жең муфталарына бөлуге болады.

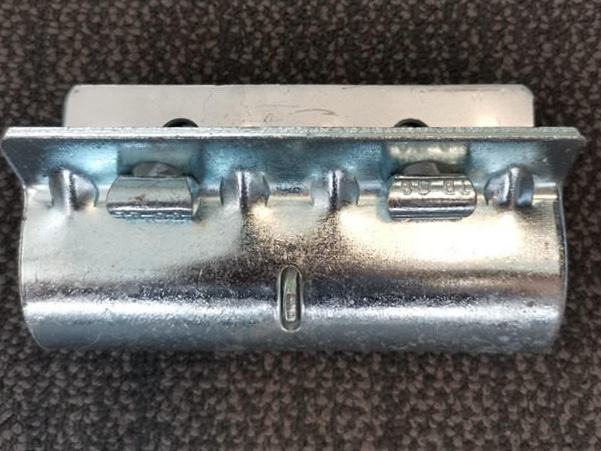

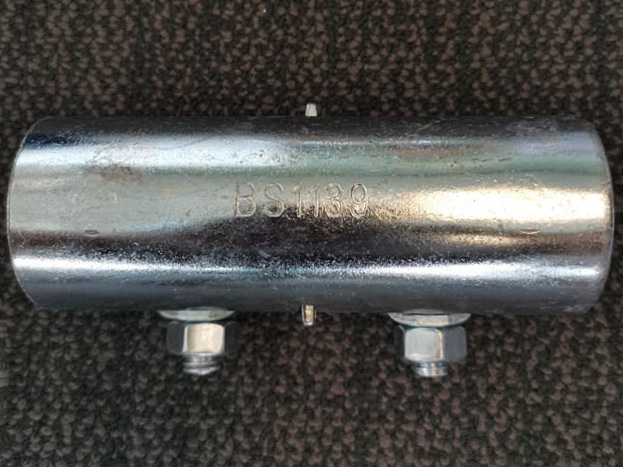

Британдық стандартты жең қосқыштары: Кеңінен қолданылатын стандартты түрі.

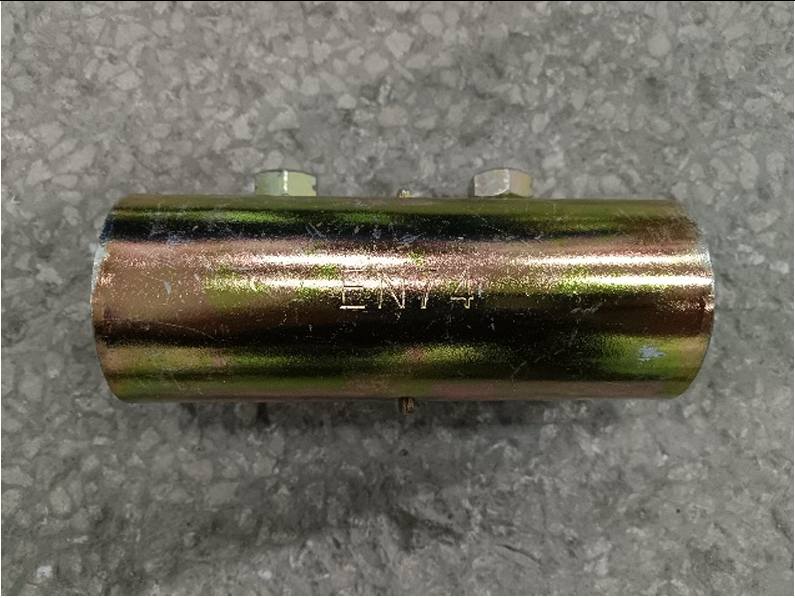

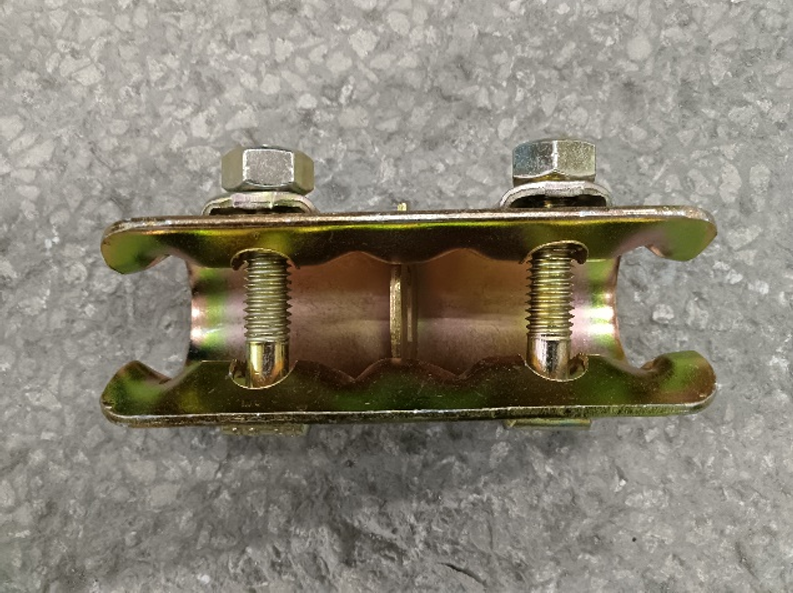

EN74 В класының төлке қосқыштары: А класты қосқыштармен салыстырғанда сырғымауға қарсы өнімділігі және жүк көтергіштігі жоғары муфталар.

Барлық модельдер сыртқы диаметрі 48,3 мм болатын болат құбырларды құрылыс алаңдарында бір-бірін алмастыруды қамтамасыз ету үшін арнайы әзірленген.

Жеңіл қосқыштардың артықшылықтары қандай?

Ұзартылған ұзындық: жең қосқыштары қосымша тірек құрылымдарын қоспай-ақ тірек құбырларының ұзындығын ұзарта алады.
Тұрақтылық: болат құбырлар арасындағы берік және қауіпсіз қосылымды қамтамасыз етеді.
Әмбебаптығы: әртүрлі тірек конфигурациялары үшін қолайлы.
Экономика: Бірнеше қысқа болат құбырларды біріктірумен салыстырғанда, жең муфталарын пайдалану көбінесе үнемдірек.

Манжеттік муфталарды қайда қолдануға болады?

Желдеткіш қосқыштар әдетте орманның ұзартылған ұзындығын немесе биіктігін талап ететін жобаларда қолданылады, мысалы:
Көп қабатты үй құрылысы: биік ғимараттарды салу жобаларында ормандарды жиі өте жоғары биіктікке орнату қажет.
Көпірге техникалық қызмет көрсету жобалары: Көпірге техникалық қызмет көрсету және жөндеу жобаларында құрылыс ормандары ұзақ қашықтықты қамтуы керек.
Өнеркәсіптік қондырғылар: техникалық қызмет көрсету және жөндеу жұмыстарын жүргізу үшін тіректерді орнату қажет өндірістік орталарда.

Жеңіл қосқыштарды қалай дұрыс пайдалануға болады?

Жеңіл қосқышты орнату нұсқаулығы

1. Дайындау: Қосылатын болат құбырлардың таза және қоқыссыз болуын және құбырдың түйісетін беттерінің тығыз орналасуы үшін тегіс болуын қамтамасыз етіңіз.

2. Туралау: екі болат құбырды басынан аяғына дейін туралаңыз.

3. Муфтаны орнату: жең муфтасын тураланған болат құбырларға сырғытыңыз.

4. Қауіпсіз: шамамен 50 Нм айналу моменті арқылы муфтаны орнына бекіту үшін болттарды бұрау үшін кілтті пайдаланыңыз.

5. Тексеру: болат құбырлардың тұрақты жалғанғанын және сенімділігін тексеру және тексеру үшін қолмен күш қолданыңыз.

Жеңіл қосқышты пайдалану бойынша сақтық шаралары

Жеңіл қосқыштарды пайдаланған кезде мыналарға назар аударыңыз:
Дұрыс орнату: жазатайым оқиғаларды болдырмау үшін жең муфтасының дұрыс және сенімді орнатылғанына көз жеткізіңіз.
Тұрақты тексеру: гильза муфталарын жүйелі түрде тексеріңіз; тозған немесе зақымдалған муфталарды әлі де пайдалануға болатынын анықтаңыз.
Жүктеме сыйымдылығы: шамадан тыс жүктелу салдарынан зақымдануды болдырмау үшін жең муфтасының жүк көтергіштігін қатаң сақтаңыз.

Манжет муфталарына техникалық қызмет көрсету жөніндегі нұсқаулық

Жеңіл қосқыштар пайдалану кезінде үнемі техникалық қызмет көрсетуді және тексеруді қажет етеді. Қатты зақымданған муфталарды уақтылы ауыстыру ормандар жүйесінің тұрақтылығы мен қауіпсіздігін қамтамасыз етеді.

Техникалық қызмет көрсету:
жең муфталарының дұрыс жұмыс істеуін қамтамасыз ету үшін болттар мен гайкалардың жіп күйін үнемі тексеріп отырыңыз.
Сақтау кезінде тот ингибиторын қолданыңыз.
Құрғақ, жерге түспейтін сөреде сақтаңыз.

Тексеру:
визуалды тексеру: тозу, тот немесе зақымдану белгілерін тексеріңіз.
Функционалдық тестілеу: олардың дұрыс жұмыс істеуіне көз жеткізу үшін қосқыштардың қосылу функциясын тексеріңіз.
Тазалау: муфталарды және оның айналасындағы аумақты тот немесе кірдің бар-жоғын тексеріп, тез арада тазалаңыз.

Қорытынды

Орналардың гильзаларының қосқыштары әртүрлі орман жобалары үшін жарамды және мұнай және газ бұрғылау платформаларында, кезең құрылыстарында, қоршауларда және басқа да кен орындарында кеңінен қолданылады. Муфталарды дұрыс пайдалану және оларға техникалық қызмет көрсету олардың қызмет ету мерзімін тиімді ұзартуы мүмкін.

Жеңіл қосқыш жиі қойылатын сұрақтар

1. Манжеттік қосқыштардың негізгі функциялары қандай?
   Жеңді қосқыштар, ең алдымен, құрылымдық тұрақтылықты бұзбай, тірек құбырларының ұзындығы мен биіктігін тиімді ұзарта отырып, тірек болат құбырларының ұшына жалғаулары үшін қолданылады.

2. Жеңіл қосқыштар қандай стандарттарға сәйкес келеді?
   EK стендтері шығарған жең қосқыштары EN74 Class B & BS1139 стандарттарына сәйкес келеді және SGS сынақ есептерін бере алады.

3. Жеңіл қосқыштар мен ішкі муфталардың айырмашылығы неде?
   Желдеткіш муфталар болат құбырларға сырттан қосылып, жоғары жалпы қаттылықты ұсынады және әдетте 48,3 мм болат құбырлар үшін қолданылады.
   Ішкі муфталар болат құбырларға ішке қосылады, нәтижесінде сыртқы түрі таза болады және қосылым нүктесінде қаттылық төмендейді, бірақ жоғары тұрақтылықпен.

4. Орналасу жобаларында жең қосқыштарын пайдаланудың артықшылықтары қандай?
   Олар ормандардың ұзындығы мен биіктігін ұзартады, ормандар жүйесінің тұрақтылығын сақтайды және ормандарды орнату мен конфигурациялауда үлкен икемділікті қамтамасыз етеді.

5. Жеңіл қосқыштар қандай сценарийлерде қолайлы?
   Жеңіл қосқыштар кең ауқымды қолданбаларға ие және олар биік ғимарат құрылысы, көпірге техникалық қызмет көрсету жобалары және мұнай және газ бұрғылау платформалары сияқты өнеркәсіп алаңдары сияқты кеңейтілген тірек ұзындығы немесе биіктігін қажет ететін кез келген сценарийде қолданылуы мүмкін. Оларды сахналық құрылыста және қоршауларды қорғауда да қолдануға болады.

6. Болат құбырларға гильза қосқыштары қалай бекітіледі?
   Екі тірек болат құбырдың ұштарын туралаңыз, жең муфтасын салыңыз және болттарды кілтпен қатайтыңыз немесе сенімді бекіту үшін түйреуіштерді салыңыз.

7. Манжеттік қосқыштарды пайдалану кезінде қандай қауіпсіздік шараларын сақтау керек?
   Біріншіден, дұрыс орнату маңызды. Қолдану кезінде тіректерді өндіруші ұсынған жүктеме бойынша ұсыныстарды қатаң түрде орындаңыз және муфталардың тозуын немесе зақымдалуын үнемі тексеріп отырыңыз.

8. Қандай тіреуіш жүйелері жең қосқыштарымен үйлесімді?
   Біздің жең қосқыштарымыз сыртқы диаметрі 48,3 мм болат құбырлармен жасалған және дискілік тірек, шыныаяқты бекітпе, жылдам құрастырылатын тірек және портал жақтаулары сияқты көптеген модульдік тірек жүйелерімен үйлесімді. Бұл тірек жүйелеріне арналған болат құбырлардың сыртқы диаметрі 48,3 мм болуы керек екенін ескеру маңызды.

9. Сіз теңшеу қызметтерін ұсынасыз ба немесе үлкен тапсырыстарды орындайсыз ба?
   Орналасуды өндіруші ретінде EK тіреуішінің өзінің өндірістік желісі бар және теңшеу қызметтерін ұсына алады. Дегенмен, біз тек үлкен көлемдегі тапсырыстарды қолдаймыз.
