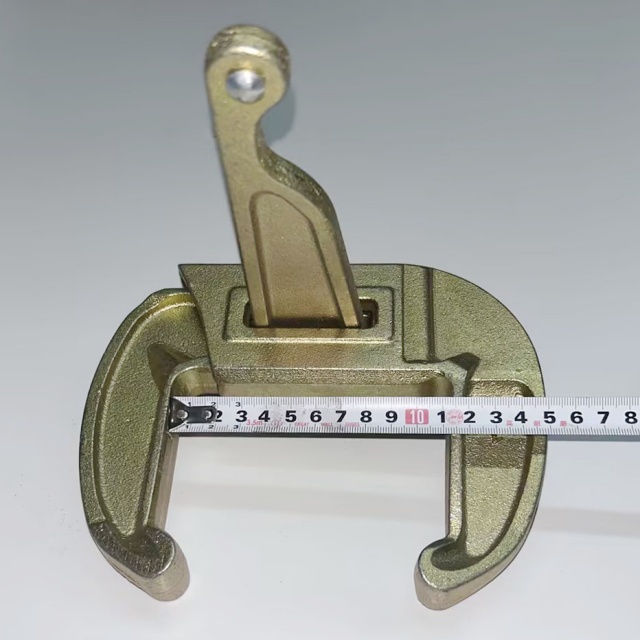

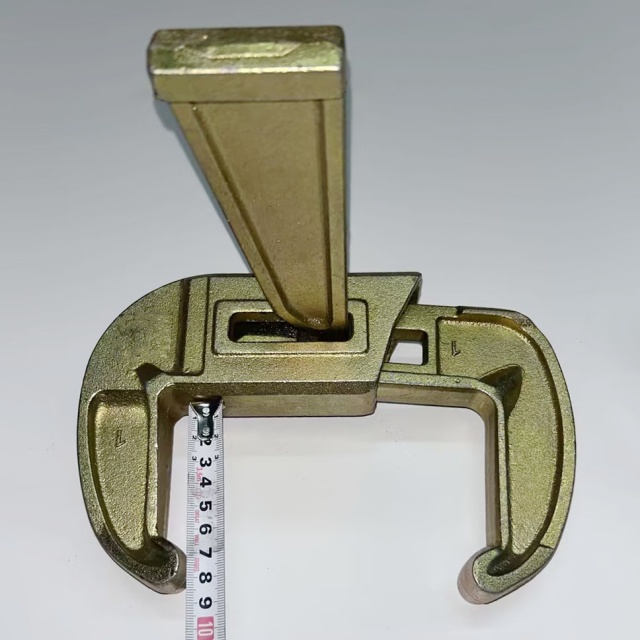

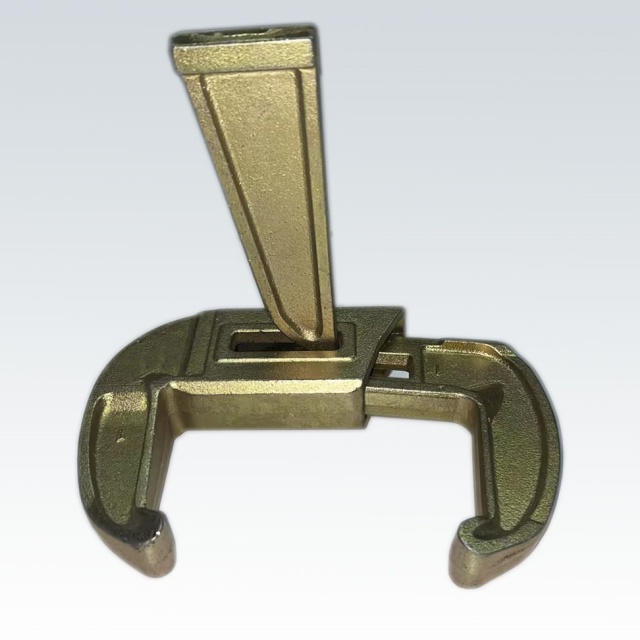

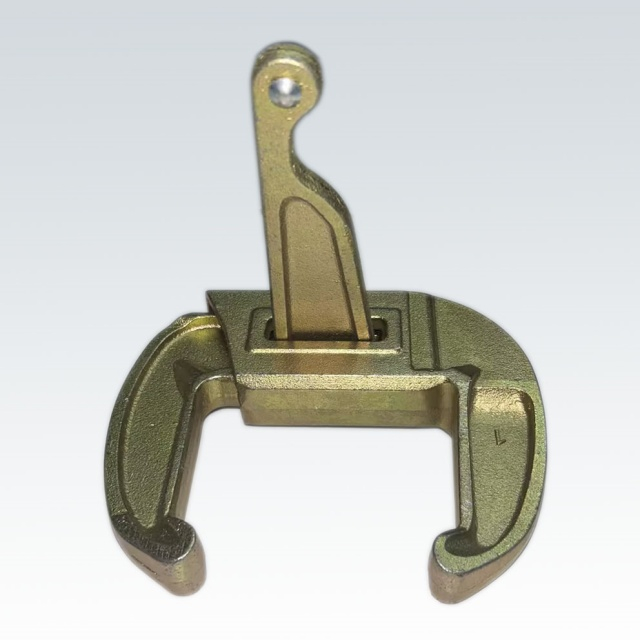

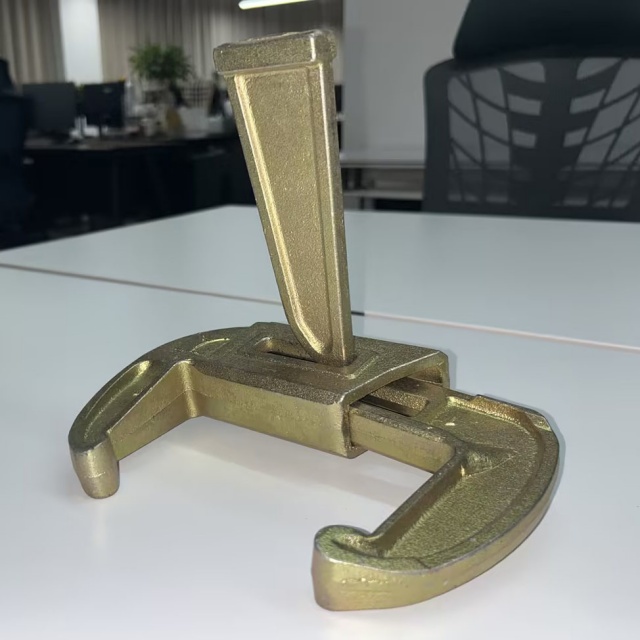

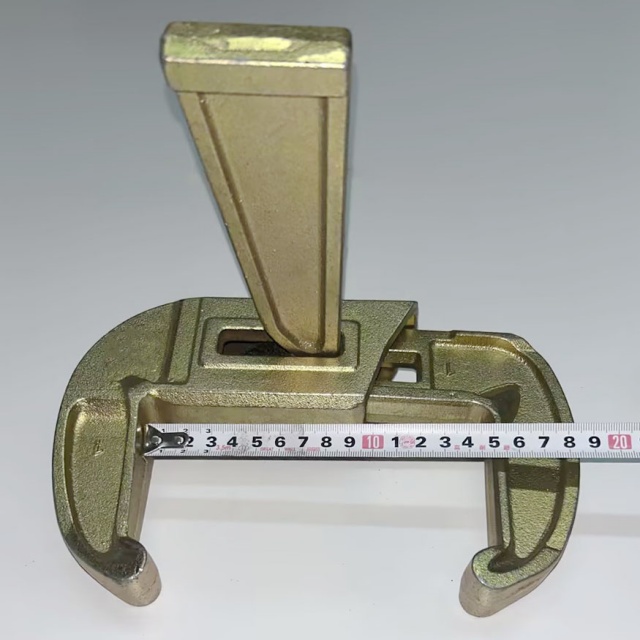

Алтын сына-құлып қалыпқа арналған қысқыш

Сына-құлыпқа арналған қалып қысқышы Ауыр жүкті қалыпқа арналған қысқыш немесе бекіткіш ретінде де белгілі, бұл сына тәрізді қысқыш қалып жүйелерінің негізгі құрамдас бөлігі болып табылады . Ол бетон шламының ағып кетуіне тиімді жол бермей, пішінді панельдер арасындағы буындарды бір уақытта туралау, қатайту және тығыздау үшін сына құлыптау механизмін пайдаланады.

Құрылымдық компоненттер:

C-тәрізді/қисық құйылған соғылған жақтар: екі көрші қалып тақтасының жиектерінен немесе фланецтерінен ұстаңыз.

Сына тәріздес Қозғалтқыш түйреуіш (тұтқа бөлімі): қысқыш корпус арқылы тігінен өтеді; балғамен соғу сынаны төмен қарай жылжытады, бұл көлбеу жазықтықтың механикалық өздігінен құлыптау принципін қолдана отырып, панельдер арасындағы түйісуді мықтап тығыздап, күшті ішке қарай кернеуді тудырады.

Беттік әрлеу:

Сары/Түсті мырыш (Орталық): Электрлік жалатылған түсті мырыш немесе сары хроматты пассивациялау; жоғары тотқа төзімділік пен жоғары көріну мүмкіндігін ұсынады.

Орнату қадамдары:

Қысқыштың екі иегін көрші қалып тақталарының шеткі фланецтеріне іліңіз;

Жоғарғы сына тұтқасын балғамен төмен қарай қатты соғыңыз;

Сына механизмі панельдер арасында біркелкі, тегіс құлыпты қамтамасыз ете отырып, қысқышты ішке қарай қатайтады;

Бөлшектеу үшін құлыпты жылдам босату үшін сына тұтқасының түбін балғамен жоғары қарай соғыңыз.
